Triple Pitch Pair Twisting Machine verkkokaapelille

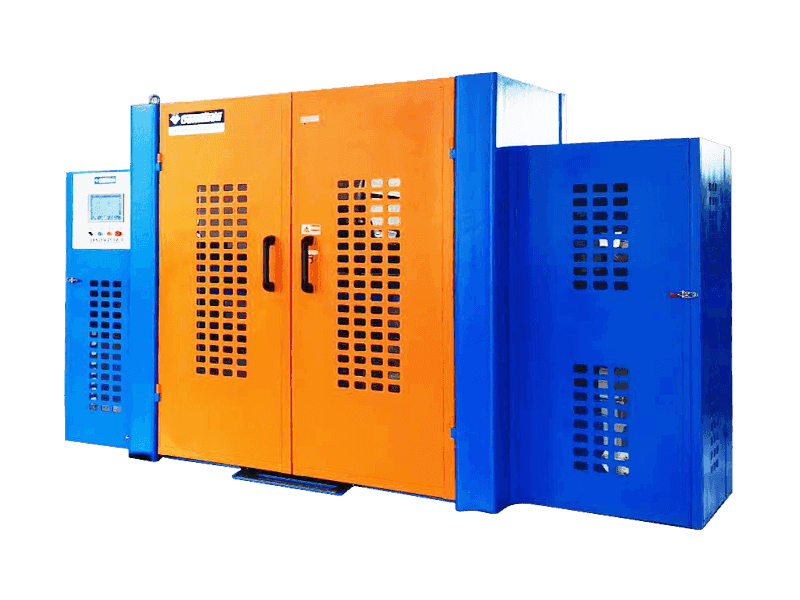

Integroitu tyyppinen Triple Pitch Pair Kiertokone verkkokaapelille

Kolminkertainen kiertokone voi toteuttaa kolme toimintoa: yksittäinen kiertäminen, taaksepäin kiertäminen ja parikierto. Koko kone sisältää yhden kierreosan, joka maksaa takaisin kierteen, ja parikiertoisen osan. Maksu- ja vastaanotto-osa on integroitu, ja ylä- ja alakerrokset on pinottu päällekkäin tilan säästämiseksi. On ulkoinen ja sisäinen pay-off osat takaisin kierre maksaa. Ulkoinen palkkio johdetaan pyörivän kulmakaaren kautta lankasäikeisen muotin reikään pyörimiskeskipisteestä poikkeamalla, ja sisäinen tulos johdetaan suoraan toiseen reikään lankasäikeisen muotin symmetrisellä puolella, joka on poikennut pyörimiskeskiöstä ilman, että se kulkisi kulmakaaren läpi. Pyörivä kulmakeula ajaa lankasäikeisen muotin pyörimään niin, että kaksi sydänlankaa kierretään yhdessä liikkeessä 100 %:n takaisinkiertymisvoitolla ensimmäisen nousun muodostamiseksi. Kierretyt vaijerit menevät sitten kiertymiskaareen toisen ja kolmannen kiertämiskerran ajaksi kolminkertaisen kiertotoiminnon saavuttamiseksi. Kolmoiskiertokoneella on korkea hyötysuhde ja tarkka nousu, ja se sopii erittäin hyvin CAT5/CAT5E/CAT6-verkon ydinlangan kierreprosessiin.

Tiedustelu +
PREV：Ei aikaisempaa tuotetta
SEURAAVA：Ei seuraavaa tuotetta
Product Details

KOMPONENTIT

● Ø500 portaalikehto akseliton aktiivinen palkkio keulan sisällä 1 kpl
● Ø500 akseliton aktiivinen palkkio keulan ulkopuolella 1 kpl
● Ø500 Kaksinkertainen vakiojännitysparikierre 1kpl
● Ohjausjärjestelmä 1 yksikkö
● Oheislaitteiden apulaitteet voidaan räätälöidä.


TEKNISET TIEDOT

Maksurakenne Yksi portaalikehdon akseliton aktiivinen voitto karsintajousen sisällä Yksi akseliton aktiivinen voitto karsintakehän ulkopuolella
Vastaanottorakenne Vaakasuuntainen portaalikennon akseliton vastaanotto, keula, kaksinkertainen kierre.

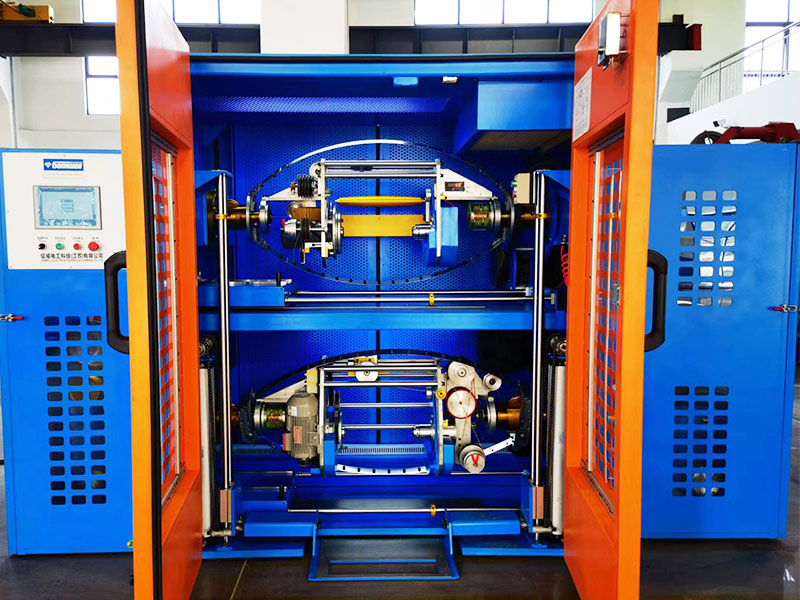

Koneen yleinen rakenne Integroitu ylä- ja alarakenne. Gantry crable akseliton aktiivinen maksu on sijoitettu integroidun koneen yläosaan. Aktiiviset akselit on sijoitettu oikeaan osaan. Kiertovastus on sijoitettu integroidun koneen alaosaan.
Sopiva lankatyyppi Käytetään pääasiassa LAN-kaapeliin CAT5, CAT5E, CAT6A jne.
Ydinlangan erittely Alue: Ø0,6-1,2 mm, tämän alueen ulkopuolella, voidaan mukauttaa
Kierretyn langan ulkohalkaisija alue: Ø1,2-2,5 mm, tämän alueen ulkopuolella voidaan mukauttaa.
Stranding die Vakiomuotin ulkohalkaisija on 25
Takaisin kiertomenetelmä Saavuta kierto tai esikierto, kiertäminen tarkoittaa sitä, että voittokoneen jouset ja kierrepari pyörivät vastakkaisiin suuntiin; esikierto viittaa samaan voittokoneen pyörimissuuntaan ja parikiertoon, ja se voidaan valita kosketusnäytöltä.
Kierto/esikiertosuhde 0-100%, portaattomasti ja portaattomasti säädettävä, asetettu kosketusnäytölle, PLC-automaattiohjaus, automaattinen kiertymis-/takakiertymisnopeuden seuranta. 33 prosentin kierrenopeudella muodostuu yksi nousu, kun taas nousussa muodostuu kaksi nousua. Siksi kenttien kokonaismäärä on kolme.
Sukellussuunta S/Z
Maksun pyörimisnopeus MAX 1800 RPM (ilman kuormaa).
Todellinen käynnistysnopeus asetetaan eri lankalaatujen vaatimusten mukaan.
Vastaanoton pyörimisnopeus MAX1800RPM/5400TPM (ei kuormaa).
Todellinen käynnistysnopeus asetetaan eri lankalaatujen vaatimusten mukaan.
Langan nopeusalue Linjan nopeuden laskentakaava: Keulan kiertonopeus x 3 x nousu / 1000 = m/min. Suurin nopeusrajoitus on 100 m/min.
Lanka kierretty nousu Optimaalinen alue: 5,0-30,0 mm, yhden desimaalin tarkkuudella, portaattomasti säädettävä taso, valittavissa kosketusnäytöltä.
Pinnan tarkkuus Pituuden tarkkuus ±0,3 mm kiinteän nopeuden tuotannon aikana, ±0,5 mm käynnistyksen/sammutuksen aikana.
Stranding jousen materiaali Vakiomateriaalina käytetään 65Mn teräsnauhaa, jossa on keraamiset silmukat, jotka voidaan räätälöidä hiilikuitukevyeksi jouseksi.
Maksava jousen teho Vakiokokoonpano on 5,5 kW invertterimoottori, joka voidaan myös räätälöidä servomoottoreille.
Vastaanottava jousivoima Vakiokokoonpano on 5,5 kW inverter motor, which can also be customized for servo motors.
Stranding keulajarrutus Sähkömagneettiset jarrut
Capstan tyyppi Portaalitelineeseen on sisäänrakennettu kaksoispyöräinen nostolaite
Pyörän halkaisija Ø185, 5-urainen kumipinnoitettu alumiininen vetorulla 5-urainen jaettu alumiinikäyttöinen rulla.
Kapstan teho Vakiokokoonpano on 1,5 kW:n invertterimoottori, joka voidaan myös räätälöidä servomoottoriksi.
Maksun erittely Ø500 ABS työkalupyörät.
Vastaanoton erittely Ø500 ABS työkalupyörät. 630 take-up wheels can be customized.
Kelan sisäreikä Vakio on Ø56mm, muita kokoja voidaan räätälöidä.
Kela Karan nosto Sähköinen nosto, rullalaudan lastaus- ja purkukela.
Kelan kiristysmenetelmä Tehokas elastinen sylinterikokoonpanon kiristyskela, kiristysvoima>200KG, itselukittuvalla suojalla, pneumaattinen vapautuskela
Kelan lastauspaino MAX 300kg
Maksukelan teho Vakiokokoonpano on 2-0,75 kW vaihteistomoottori, joka voidaan myös räätälöidä servomoottoriksi.
Vastakelan teho Vakiokokoonpano on 0,75 kW:n vaihteiston alennusmoottori, joka voidaan myös räätälöidä servomoottoriksi.
Vastaanottolangan asennon järjestely Vakiovarusteena on 30 kiillotettua tangon poikittaisakseliyksikköä, jotka voidaan räätälöidä servoliikeohjainriveille.
Maksumateriaalin loppumisen havaitseminen Hälytys ja automaattinen pysäytys, kun ydinjohdin on loppumassa/hälytys ja automaattinen pysäytys, kun johto katkeaa.
Jännitystyyppinen Vakio on säädettävä kireyttä siirtämällä tai lisäämällä tasapainotuspainoja, PID ohjaa palautus- tai ottonopeutta tai räätälöi sitä säätämään kireyttä servomoottorilla.
Maksun jännitysalue 3N-30N/0,3kg-3kg/300g-3000g
Vastaanottojännitysalue 5N-50N/0,5kg-5kg/500g-5000g
Jännitteen tarkkuus ±25 g
Jännitteen näyttö Tiedonsiirtotyyppinen digitaalisen näytön paineanturi, jännityksen ylityshälytys ja automaattinen sammutus.
Kaavan hallinta Mukautetun formuloinnin hallintajärjestelmä mahdollistaa tietojen, kuten jännityksen, lämpötilan, ulkohalkaisijan, nousun, S/Z:n, langan käämitysetäisyyden ja barometrisen paineen, syöttämisen PLC:hen, mikä tukee tiedonkeruuta ja tuontia digitaalista tuotantoa varten.
Turvallisuussuoja Automaattinen lämpötilan / tärinän / melun / paineen tunnistus ja ennustaminen voidaan räätälöidä CE / CSA / UL -standardin mukaisesti.
Kipinöiden tunnistus Voidaan mukauttaa lisäämään kipinätesteri
Tehostandardit Vakio on 3-vaiheinen 380V/50Hz ja virtalähde voidaan räätälöidä eri maiden ja alueiden mukaan.
Älykäs ohjelmisto Muokattavissa lisäämällä "paras tuotantonopeus automaattinen sovitustoiminto" -ohjelmisto, jotta saavutetaan tuotannon tehokkuus ja tuotteen laatu samanaikaisesti.
Ydinlanka öljyn päälle -laite Ydinlangan öljyämislaite voidaan räätälöidä ja lisätä. Eristävä ydinlanka on päällystetty haihtuvalla voiteluöljyllä kitkan vähentämiseksi lankaparin kiertymisen aikana.




TUOTTEEN OMINAISUUDET

● Nopea nopeus: Karalaatikko on jännitysvapaa ja hehkutettu, se on kestävä eikä väänny. Pyörivä kulmajousi on staattisesti tasapainotettu ja dynaamisesti tasapainotettu testausta ja korjausta varten. Siinä on pieni tärinä ja alhainen melu. Kara ei tuota lämpöä pitkäaikaisen jatkuvan nopean käytön aikana ja karan pyörimisnopeus on nopea.

● Vähemmän tilaa varattu: Siinä on integroitu rakenne, joka säästää yli 50 % työmäärästä verrattuna perinteiseen split-tyyppiseen takakierreparikääntökoneeseen.

● Matala energiankulutus: Sähköenergiaa voidaan säästää yli 50 % verrattuna perinteiseen takakierrepariin.

● Vakaa jännitys: Servomoottori voidaan räätälöidä kiristyselementiksi. Kun kokonaisvastusjännitys on asetettu, kahden sydänlangan hyötyjännitys lasketaan älykkäästi. Se mahdollistaa myös servo-liikkeenohjaimen tarkan hallinnan maksu- ja ottonopeuden, jolloin saavutetaan vakaa jännitys.

● Tarkka sävelkorkeus: Maailman yksinomaan "ulkoisen voiman ja sisäisen vetovoiman tarkkuussiirtomekanismi" käyttää monimutkaista mekaanista voimansiirtoa siirtääkseen moottorin tehon kierretyn keulan ulkopuolella olevaan vetopyörään. Asettamalla pääpyörre liikkeen vertailuarvoksi, ota käyttöön servo-liikeohjaimet sekä kiertyvälle keulalle että pääakselille, jotta ketjun liikkeet voidaan ohjata tarkasti ja tarkka nousu millä tahansa nopeudella.

● Työvoiman säästö: Varustettu joustavalla kierteittäjällä, kulkee sujuvasti kulmajousen kääntösolmun läpi ja pujotus voidaan suorittaa 1 minuutissa. Johdin voidaan vetää ulos päinvastaiseen suuntaan ohjauspaneelin avulla, mikä säästää työtä.

● Älykäs: Reseptien hallinta, SOP-reseptien haku yhdellä napsautuksella, käynnistyksen valmistelu yhdellä napsautuksella, aloitus yhdellä napsautuksella; dynaaminen vääntökulman palaute, takaisinkiertymissuhde, vian havaitseminen/katkaisutunnistus/pysäytys mittarin saavuttaessa, älykäs ohjauspaneeli

● Matala epäonnistumisprosentti: Keräyskulmajousen sähköiset ohjauskomponentit on asennettu telineeseen, ja kaikki signaalit ovat suljetun silmukan sähköohjattuja kierretyn keulan sisällä. Hiiliharjan keruurengas antaa vain kolmivaiheista virtaa harjauskulmakeulan sisäpuolelle lähettämättä signaaleja, jotta vältytään huonolta kosketukselta, häiriöiltä ja alhaiselta vikatiheydeltä.

● Helppo huolto: Kiinan ulkopuolella olevat asiakkaat voivat räätälöidä Profinet-väyläohjauksen, joka varmistaa nopean signaalinsiirron ja vähäiset häiriöt.

Vianetsintä ja huolto ovat saatavilla riippumatta koneen sijainnista missä tahansa maassa tai alueella maailmanlaajuisesti, kunhan on olemassa tietoliikenneverkko, jolloin vian etätunnistus-, vianetsintä- ja huoltopalvelut voidaan tarjota nopeasti.
