Integroitu tyyppinen takaparikiertokone verkkokaapelille Valmistajat

Takaisin luetteloon
Takana oleva kierreparikone verkkokaapelille

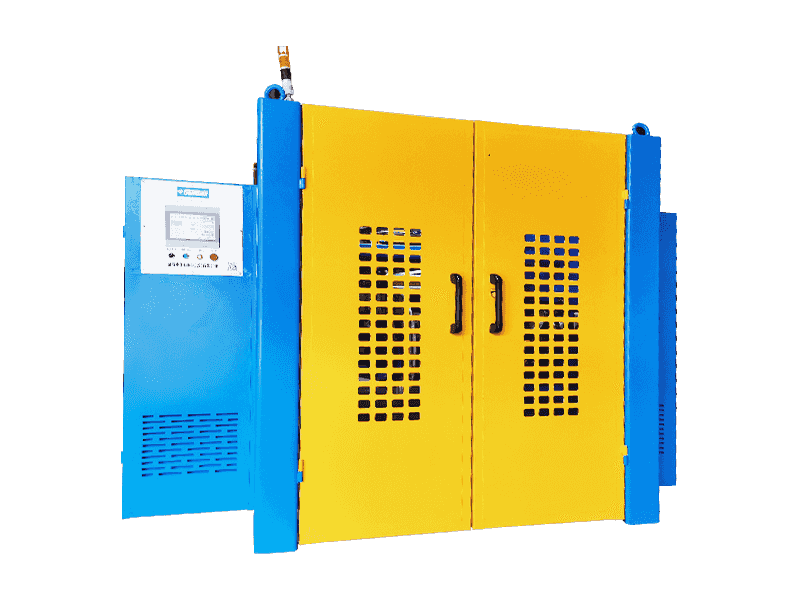

Integroitu tyyppinen takaparikiertokone verkkokaapelille

Ydinlankaparien kierreprosessissa on erittäin tärkeää jakotarkkuus ja parijohdon tiiveys, joilla on merkittävä vaikutus valmiin kaapelin sähköisiin ja fysikaalisiin ominaisuuksiin. Tämä kone on varustettu itsenäisellä vetopyörällä pääkiertyvän osan kiertokulman sisällä. Vetopyörän moottorin teho välittyy kulmakaaren ulkopuolelta sisäänpäin pyörivän pääakselin mekaanisen voimansiirron kautta, jolloin vältetään perinteisen hiiliharjatyyppisen voimansiirron aiheuttamat epäluotettavat tekijät. Lisäksi kääntömoottori ja kulmajousen pyörivä moottori toimivat synkronisesti sähköisen lukitusohjauksen kautta, jolloin saavutetaan portaaton ja erittäin tarkka elektroninen nousun säätö. Kiertoväli voidaan asettaa digitaalisesti ja muotoilla vakaasti ja tarkasti. Lisäksi takakiertymispalkkio ottaa käyttöön pyörivän kulman keularakenteen, joka muuttaa perinteisen passiivisen pyörimisen ja ulkoisen kiristysvoiman kahden ydinlangan aktiiviseksi pyörimiseksi ja kertymiseksi takakiertymisen ja kiertymisvoiman yhteisvaikutuksen alaisena. Sisäinen vääntöjännitys ja vääntymisen ulkoinen jännitys kumoavat toisensa, jolloin kierretyn tuotteen kiertojännitys sisältä ulospäin kumoaa toisensa nollaan. Kiertämisen jälkeen kaksi ydinlankaa asettuvat tiukasti ilman rakoja ja ovat luonnollisesti suoria ja ilman pomppivaa voimaa. Vakaan fyysisen rakenteen ylläpitäminen voi johtaa vakaaseen sähköiseen suorituskykyyn.

Tiedustelu +
EDELLINEN:Split-tyyppinen takaparikierrekone verkkokaapelille
SEURAAVA:Ei seuraavaa tuotetta
Tuote Tiedot

KOMPONENTIT

● Ø500 Vaakasuuntainen ylempi ja alempi kaksikelainen portaaliteline akseliton pay-off 2 yksikköä
● Back twist payoff stand 2 kpl
● Ø500 Kaksinkertainen vakiojännitysparikierre 1 yksikkö
● Ohjausjärjestelmä 1 yksikkö
● Oheislaitteiden apulaitteet voidaan räätälöidä.


TEKNISET TIEDOT

Maksurakenne Vaakasuuntainen ylempi ja alempi kaksikelainen portaalikehdo, akseliton voitto, keula kaksinkertaisen nousun takaisinkierre.
Vastaanottorakenne Vaakasuuntainen portaalikennon akseliton vastaanotto, keula, kaksinkertainen kierre.

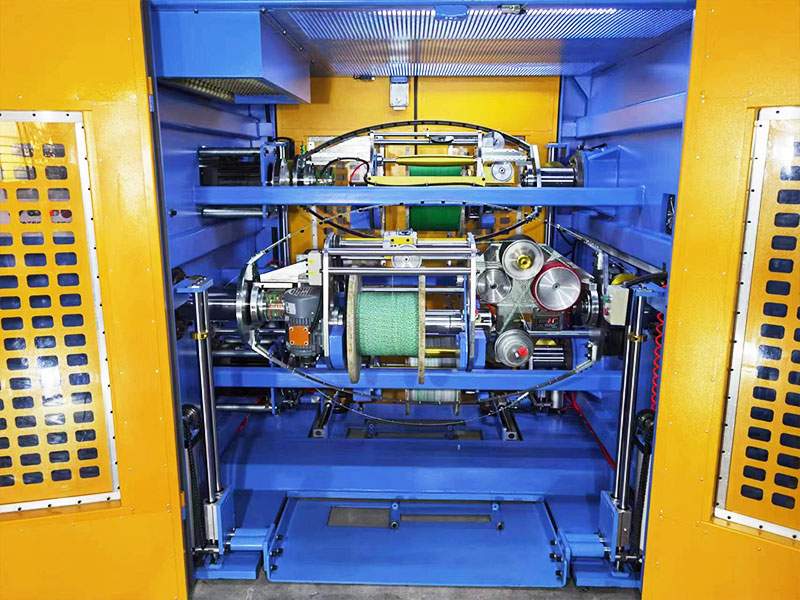

Koneen yleinen rakenne Taaksepäin kierretty maksu- ja kierrevastus on järjestetty peräkkäin integroidulla rakenteella. Sekä maksu- että vastaanottopuoli on varustettu ovilla kelojen maksu- ja vastaanottotoimintoja varten.
Sopiva lankatyyppi Käytetään pääasiassa LAN-KAAPELE CAT5, CAT5E, CAT6A, CAT7, CAT8 ja muihin johtoihin, mutta myös muihin signaalinsiirtojohtoihin, jotka vaativat sähkötestauksen.
Ydinlangan erittely Alue: Ø0,6-2,0 mm, tämän alueen ulkopuolella, voidaan mukauttaa
Kierretyn langan ulkohalkaisija alue: Ø1,2-4,0 mm, tämän alueen ulkopuolella voidaan mukauttaa.
Stranding die Vakiomuotin ulkohalkaisija on 25
Takaisin kiertomenetelmä Saavuta kierto tai esikierto, kiertäminen tarkoittaa sitä, että voittokoneen jouset ja kierrepari pyörivät vastakkaisiin suuntiin; esikierto viittaa samaan maksukoneen pyörimissuuntaan ja parikiertoon, ja se voidaan valita kosketusnäytöltä.
Kierto/esikiertosuhde 0-120%, portaattomasti ja portaattomasti säädettävä, kosketusnäytöllä asetettu, PLC-automaattiohjaus, automaattinen kiertymis-/takakiertymisnopeuden seuranta.
Sukellussuunta S/Z
Maksun pyörimisnopeus Todellinen käynnistysnopeus asetetaan eri lankalaatujen vaatimusten mukaan, enintään 2000 RPM/4000 TPM (kuormittamaton).
Vastaanoton pyörimisnopeus Todellinen käynnistysnopeus asetetaan eri lankalaatujen vaatimusten mukaan, enintään 2000 RPM/4000 TPM (kuormittamaton).
Langan nopeusalue Linjanopeuden laskentakaava: Keulan kierrenopeus x 2 x nousu / 1000 = m/min. Suurin nopeusrajoitus on 100 m/min.
Lanka kierretty nousu Optimaalinen alue: 5,0-50,0 mm, yhden desimaalin tarkkuudella, portaattomasti säädettävä taso, valittavissa kosketusnäytöltä.
Pinnan tarkkuus Pituuden tarkkuus ±0,3 mm kiinteän nopeuden tuotannon aikana, ±0,5 mm käynnistyksen/sammutuksen aikana.
Stranding jousen materiaali Vakiomateriaalina käytetään 65Mn teräsnauhaa, jossa on keraamiset silmukat, jotka voidaan räätälöidä hiilikuitukevyeksi jouseksi.
Maksava jousen teho Vakiokokoonpano on 2-5,5 kW invertterimoottori, joka voidaan myös räätälöidä servomoottoreille.
Vastaanottava jousivoima Vakiokokoonpano on 3,7 kW:n invertterimoottori, joka voidaan myös räätälöidä servomoottoriksi.
Stranding keulajarrutus Sähkömagneettiset jarrut
Capstan tyyppi Portaalitelineeseen on sisäänrakennettu kaksoispyörän vetoakseli
Pyörän halkaisija Ø185, 5-urainen kumipinnoitettu alumiininen vetorulla 5-urainen jaettu alumiinikäyttöinen rulla.
Kapstan teho Vakiokokoonpano on 1,5 kW:n invertterimoottori, joka voidaan myös räätälöidä servomoottoriksi.
Maksun erittely Malli Ø500, yhteensopiva Ø400, ABS työkalupyörien kanssa.
Vastaanoton erittely Malli Ø500 on yhteensopiva Ø400 kanssa. ABS työkalun pyörät
Kelan sisäreikä Vakio on Ø56mm, muita kokoja voidaan räätälöidä.
Kela Karan nosto Sähköinen nosto, rullalaudan lastaus- ja purkukela.
Kelan kiristysmenetelmä Tehokas elastinen sylinterikokoonpanon kiristyskela, kiristysvoima>200KG, itselukittuvalla suojalla, pneumaattinen vapautuskela
Kelan lastauspaino MAX 300kg
Maksukelan teho Vakiokokoonpano on 2-0,75 kW vaihteistomoottori, joka voidaan myös räätälöidä servomoottoriksi.
Vastakelan teho Vakiokokoonpano on 0,75 kW:n vaihteiston alennusmoottori, joka voidaan myös räätälöidä servomoottoriksi.
Vastaanottolangan asennon järjestely Vakiovarusteena on 30 kiillotettua tangon poikittaisakseliyksikköä, jotka voidaan räätälöidä servoliikeohjainriveille.
Johdon asennon järjestely teho 0,2 kW:n servo-liikeohjain voidaan räätälöidä.
Maksumateriaalin loppumisen havaitseminen Hälytys ja automaattinen pysäytys, kun ydinjohdin on loppumassa/hälytys ja automaattinen pysäytys, kun johto katkeaa.

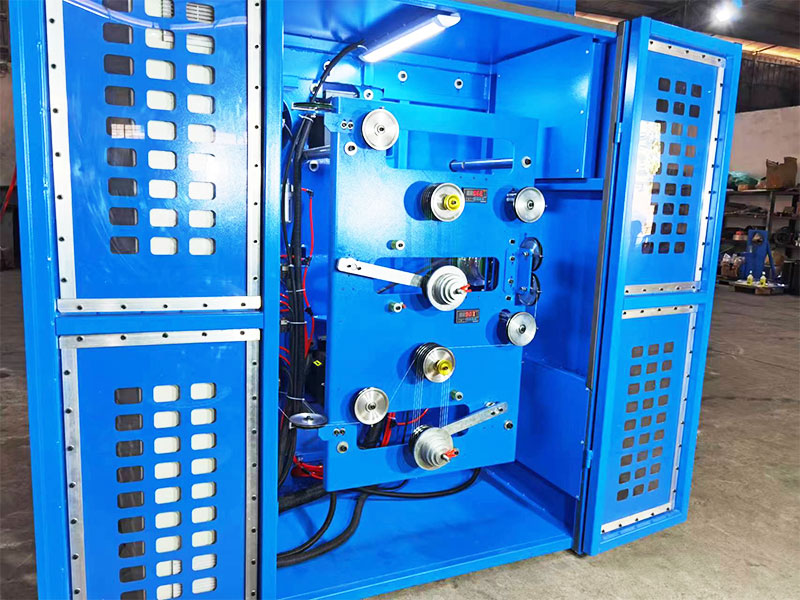

Jännitystyyppinen Vakio on säädettävä kireyttä siirtämällä tai lisäämällä tasapainotuspainoja, PID ohjaa palautus- tai ottonopeutta tai räätälöi sitä säätämään kireyttä servomoottorilla.
Maksun jännitysalue 3N-30N/0,3kg-3kg/300g-3000g
Vastaanottojännitysalue 5N-50N/0,5kg-5kg/500g-5000g
Jännitteen tarkkuus ±25 g
Jännitteen näyttö Tiedonsiirtotyyppinen digitaalisen näytön paineanturi, jännityksen ylityshälytys ja automaattinen sammutus.
Kaavan hallinta Mukautetun formuloinnin hallintajärjestelmä mahdollistaa tietojen, kuten jännityksen, lämpötilan, ulkohalkaisijan, nousun, S/Z:n, langan käämitysetäisyyden ja barometrisen paineen, syöttämisen PLC:hen, mikä tukee tiedonkeruuta ja tuontia digitaalista tuotantoa varten.
Turvallisuussuoja Automaattinen lämpötilan / tärinän / melun / paineen tunnistus ja ennustaminen voidaan räätälöidä CE / CSA / UL -standardin mukaisesti.
Kipinöiden tunnistus Voidaan mukauttaa lisäämään kipinätesteri
Tehostandardit Vakio on 3-vaiheinen 380V/50Hz ja virtalähde voidaan räätälöidä eri maiden ja alueiden mukaan.
Älykäs ohjelmisto Muokattavissa lisäämällä "paras tuotantonopeus automaattinen sovitustoiminto" -ohjelmisto, jotta saavutetaan tuotannon tehokkuus ja tuotteen laatu samanaikaisesti.
Ydinlanka öljyn päälle -laite Ydinlangan öljyämislaite voidaan räätälöidä ja lisätä. Eristävä ydinlanka on päällystetty haihtuvalla voiteluöljyllä kitkan vähentämiseksi lankaparin kiertymisen aikana.




TUOTTEEN OMINAISUUDET

● Nopea nopeus: Karalaatikko on jännitysvapaa ja hehkutettu, se on kestävä eikä väänny. Pyörivä kulmajousi on staattisesti tasapainotettu ja dynaamisesti tasapainotettu testausta ja korjausta varten. Siinä on pieni tärinä ja alhainen melu. Kara ei tuota lämpöä pitkäaikaisessa jatkuvassa nopeassa käytössä ja karan pyörimisnopeus on nopea.

● Vähemmän tilaa varattu: Siinä on integroitu rakenne, joka säästää yli 50 % työmäärästä verrattuna perinteiseen split-tyyppiseen takakierreparikääntökoneeseen.

● Vakaa jännitys: Servomoottori voidaan räätälöidä kiristyselementiksi. Kun kokonaisvastusjännitys on asetettu, kahden ydinjohtimen palautusjännitys lasketaan älykkäästi, ja servoliikkeen ohjain ohjaa tarkasti palautuksen ja oton nopeutta, mikä saavuttaa vakaan jännityksen.

● Tarkka sävelkorkeus: Maailman yksinomaan "ulkoisen voiman ja sisäisen vetovoiman tarkkuussiirtomekanismi" välittää moottorin tehon kulmakeulan ulkopuolella kulmakeulan sisällä olevaan vetopyörään monimutkaisen mekaanisen voimansiirtomekanismin kautta. Kun pääakseli on liikkeen vertailukohta, ota käyttöön servo-liikeohjaimet sekä kiertymiskulman keulassa että pääakselissa, jotta ketjun liikkeet voidaan ohjata tarkasti ja saada tarkka nousu millä tahansa nopeudella.

● Työvoiman säästö: Varustettu joustavalla kierteittäjällä, kulkee sujuvasti kulmajousen kääntösolmun läpi ja pujotus voidaan suorittaa 1 minuutissa. Johdin voidaan vetää ulos päinvastaiseen suuntaan ohjauspaneelin avulla, mikä säästää työtä.

● Älykäs: Jakelutilan hallinta, SOP-reseptien haku yhdellä napsautuksella, käynnistyksen valmistelu yhdellä napsautuksella, aloitus yhdellä napsautuksella; dynaaminen vääntökulman palaute, takaisinkiertymissuhde, vian havaitseminen/katkaisutunnistus/pysäytys mittarin saavuttaessa, älykäs ohjauspaneeli

● Matala epäonnistumisprosentti: Keräyskulmajousen sähköiset ohjauskomponentit on asennettu telineeseen, ja kaikki signaalit ovat suljetun silmukan sähköohjattuja kierretyn keulan sisällä. Hiiliharjan keruurengas tarjoaa vain kolmivaiheista virtaa kulmakeulan sisäpuolelle lähettämättä signaaleja huonon kosketuksen, häiriöiden ja alhaisen vikatiheyden välttämiseksi.

● Helppo huolto: Kiinan ulkopuolella olevat asiakkaat voivat räätälöidä Profinet-väyläohjauksen, joka varmistaa nopean signaalinsiirron ja vähäiset häiriöt.

Vianetsintä ja huolto ovat saatavilla riippumatta koneen sijainnista missä tahansa maassa tai alueella maailmanlaajuisesti, kunhan on olemassa tietoliikenneverkko, jolloin vian etätunnistus-, vianetsintä- ja huoltopalvelut voidaan tarjota nopeasti.
