Kolme servoa Active Type Wire teippauskone

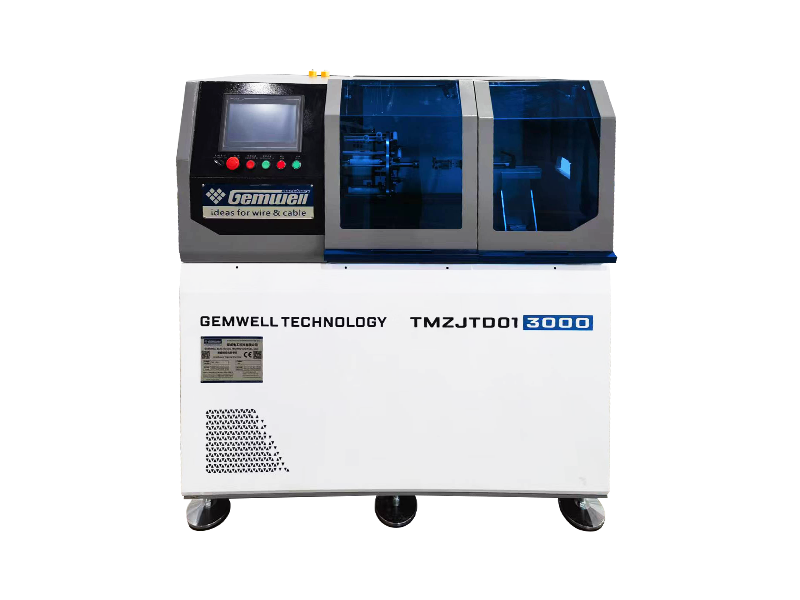

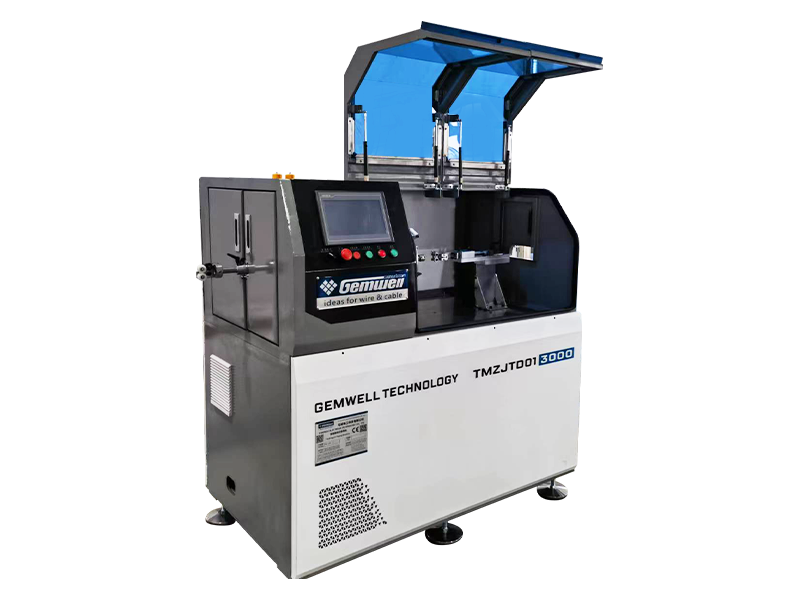

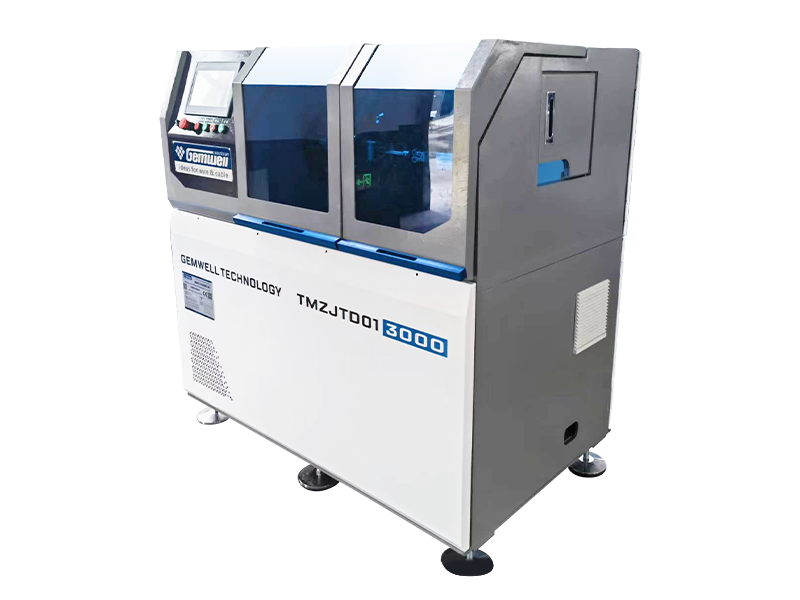

Kolmen servon aktiivisen tyypin teippauskone erittäin hienolle langalle

Erittäin hienoja johtoja käytetään eri aloilla, kuten matkapuhelimissa, kannettavissa tietokoneissa, iPadeissa, lääketieteellisissä, armeija-, ilmailu-, mikrokoaksiaalilinjoissa jne. AWG36-spesifikaatioilla tai uudemmilla johtimilla on pieni johtimen halkaisija, alhainen vetolujuus ja kapea kääremateriaalin leveys. Käärinnän tuotantoa suoritettaessa ja teippimateriaalia käärittaessa johdinmateriaalin ulkopinnalle käärintäprosessi vaatii erittäin pientä käärintäjännitystä. Teippausvälin vakaus, nauhan jännitys, sydänlangan kireys vaikuttavat suuresti kaapelin impedanssin, vaimennuksen, paluuhäviön ja joidenkin muiden testausindeksien kelpuutukseen. Halutun suorituskyvyn omaavat käärintäkoneet eivät ainoastaan ​​pysty tuottamaan korkealaatuista Ultra-Fine-lankaa, vaan myös saavuttamaan suurempia tuotantotuottoja, mikä määrittää lankavalmistajien markkina-aseman ja kilpailukyvyn. Viimeisten 20 vuoden aikana GEMWELL on omistautunut käärintäkoneiden tutkimukselle ja innovaatiolle. Jatkuvien parannusten ja päivitysten ansiosta GEMWELL Three Servos Active Type -teippauskone ultrahienolle langalle on noussut paremmaksi valinnaksi perinteisten käärintäkonemallien ja -prosessien korvaamiseen. Seuraava kokoonpano on kahden teippauspään vakiokokoonpanoa varten. Käyttäjät voivat lisätä tai vähentää käärintäpäiden määrää eri kaapelin valmistusprosessien mukaan. Vastaanotto-, maksu- ja vetoakselin tekniset tiedot ja tyypit voidaan myös mukauttaa ja muokata erilaisten langan halkaisijatietojen mukaan.

Tiedustelu +
EDELLINEN:Ei edellistä tuotetta
SEURAAVA:Kolmen servon aktiivisen tyypin teippauskone uuden energian datakaapelille
Tuote Tiedot

KOMPONENTIT

● Ø300 tehonsiirtoteline 1 kpl
● Kiristysjalusta 1 kpl

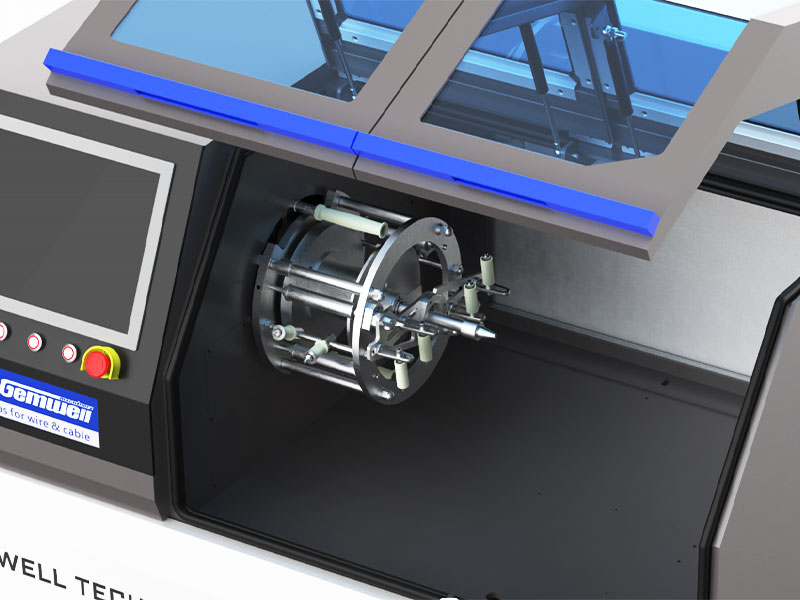

● Kolmen servon tehokäärintäkoneen teippauspää 1 1 kpl
● Kolmen servon tehokäärintäkoneen teippauspää 2 1 kpl
● Ø300 pyörätyyppinen hihnan vetoakseli 1 kpl
● Spark Tester 1 kpl
● Ø300 akselityyppinen vastaanottokone 1 kpl
● Ohjausjärjestelmä 1 yksikkö


TEKNISET TIEDOT

Rakennetyyppi Kolmen servo-liikkeenohjaimen aktiivisen tyypin jatkuvan jännityksen käärintäkone/tehokäärintäkone (patenttinumero 202122403949.4A)
Sopiva lankatyyppi Soveltuu nopeille siirtolinjoille, koaksiaalilinjoille, ohjauslinjoille, erikoiskaapeleille ja muille pyöreille lankojen käämitys- ja käärinteipille.
Soveltuvat materiaalit AL, MYLAR, KUPARIfolio, PTFE jne.
Soveltuva langan halkaisija Optimaalinen alue: Ø0,2-1,5 mm
Tuotteen tiedot Optimaalinen alue: Ø0,3-2,0 mm
Suurin nopeus MAX2500 RPM (ei kuormaa), todellinen käynnistysnopeus asetetaan lankavaatimusten mukaan
Langan nopeusalue 0,5-10 m/min, nopeusalue vaihtelee lankatyypin mukaan.
Nauhakelan ulkohalkaisija Optimaalinen alue: Ø100*100
Nauhan leveys 1,5-15 mm
Nauhakelan sisähalkaisija 25.4
Käärimispiste 0,5-10mm, ohjelmaasetus
Jännitysalue 0,5N-30N/50g-3000g
Päämoottorin teho 1,8 kW:n servomoottori
Teippausvoimaa 1,3 kW servomoottori
Käärintänauhan kireys 0,4 kW servomoottori
Vastaanottava teho 400 pyörän hihnatyyppinen vetoakseli, 0,4 kW servovaihdemoottori
Maksava teho 0,4 kW vaihdemoottori
Vastaanottava teho 0,8 kW servomoottori
Käämin siirtoteho 0,4 kW servo-liikeohjain
Nauhan pituus 300mm, leikkaamatta lankaa kelan vaihdon yhteydessä
Nauhatarkastus Automaattinen sammutus, kun nauha on loppumassa ja rikki.
Teippikäärintämuotti Teipin sisämuotti on kiinnitetty keskiputkeen, langanohjainpyörän ulompi muotti on kiinnitetty teipin säilytysputkeen. Molemmat muotit ovat jatkettavia ja liikuteltavia.
Teipin käärintätarkkuus Kallistustoleranssi: ± 1%, jännitystoleranssi: ± 1%.
Päällekkäisyysaste 0-80%, ohjelmaasetus
Kaavan hallinta Digitaalinen tuotanto, jännitys, ulkohalkaisija, nousu, S/Z, rivietäisyys, ilmanpaine ja muut tiedot voidaan tallentaa PLC:hen.
Jännitysasetus Käärintänauhan/maksun/take-up/kääreen kiristyselementit ovat servomoottoreita, SOP-prosessi on tallennettu PLC:hen.
Turvallisuussuoja CE-standardin mukainen, lämpötilan/värinän/melun/paineen automaattinen tunnistus ja ennustus.




TUOTTEEN OMINAISUUDET

● Korkea tuottavuus: Pyörivä runko on staattisesti tasapainotettu ja dynaamisesti tasapainotettu testausta ja korjausta varten. Ajon aikana koneessa on pieni tärinä ja matala ääni. Kara ei tuota lämpöä pitkäaikaisen jatkuvan nopean käytön aikana. Sillä on korkea tuotantotehokkuus ja kustannustehokkuus.

● Vakaa jännitys: Kolme servomoottoria tarjoavat tehoa pyörivän rungon, teippimateriaalialustan ja jännitystanssijan liikkeen tarkkaan ohjaamiseen.

Erilaiset vaikuttavat tekijät, kuten muutokset matriaalikelan tai tyynyn halkaisijassa ja tuulenvastuksessa, eliminoidaan, mikä johtaa vakaaseen jännitykseen.

● Tarkka sävelkorkeus: Kun liikkeen vertailukohtana käytetään pääpyöritystä,  pääakseli ja jokainen pyörivä runko ottavat käyttöön servo-liikkeenohjaimen, joka mahdollistaa tarkan lukitsevan liikkeen ohjauksen, jotta tarkka käärintäväli voidaan saavuttaa millä tahansa nopeudella.

● Työvoiman säästö: Jokaisen käärintäpään langan sisääntulopäähän on asennettu kiinnityslaite. Puristusvoimaa voidaan säätää vahingoittamatta lankaa; lanka voidaan vetää ulos päinvastaiseen suuntaan; Konfigurointitilan hallinta, SOP-kaavan haku yhdellä napsautuksella, käynnistyksen valmistelu yhdellä napsautuksella ja aloitus yhdellä napsautuksella; Pysäytä ja sammuta, kun nauha on rikki/valmis/mitoitettu, älykäs ohjaus säästää työvoimaa.

● Matala epäonnistumisprosentti: ei keräinrengasta, ei hiiliharjaa, paitsi kuluvien osien säännöllinen vaihto - nauhan ohjausrulla, alhainen vika.

● Helppo huolto: Profinet-väyläohjaus, nopea signaalinsiirto, alhainen häiriö, etäviantunnistuskaapeli. Vianetsintä ja huolto ovat saatavilla riippumatta siitä, onko kone missä tahansa maailman maassa, niin kauan kuin viestintäverkko on olemassa, voidaan tarjota nopeat etähuoltopalvelut.
