Kolme servoa Active Type Wire teippauskone

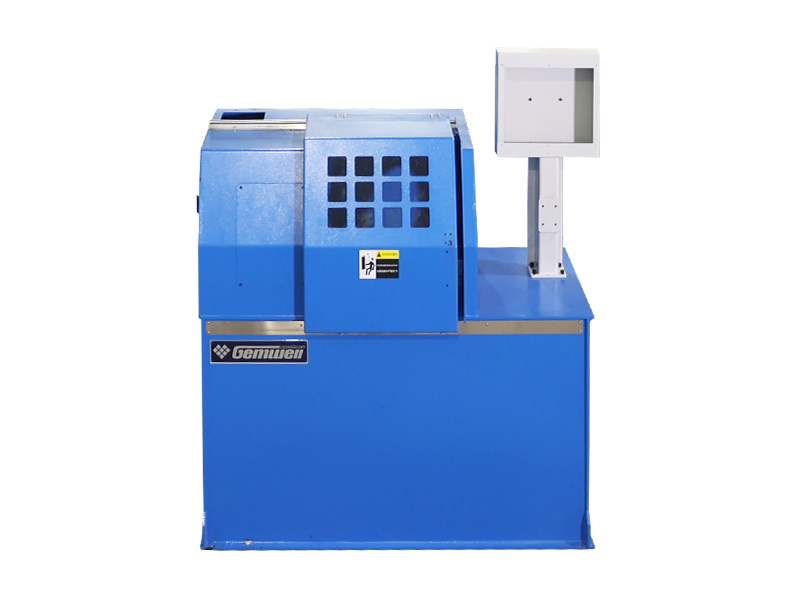

Kolmen servon aktiivisen tyypin teippauskone rinnakkaisparisignaalijohdolle

Center Rotary Wrapping on avainprosessi Ethernet-portin liittimen tiedonsiirtolangan johtojen tuotantoprosessissa. Kääremateriaali kääritään kahden eristetyn ydinjohtimen ja maadoitusjohtimen ympärille yhdensuuntaisessa rakenteessa nopeakäynnillä teippauskoneessa. Käärimisprosessin vakaus vaikuttaa valmiin virtakiskojohtimen impedanssin, vaimennuksen, kaiun paluuhäviön, ylikuulumisen ja muiden indikaattoreiden testauskelpoisuuteen. Erinomaisen suorituskyvyn omaavat käärintäkoneet eivät ainoastaan ​​pysty tuottamaan nopeita siirtojohtoja korkeammilla taajuuksilla, vaan myös saavuttamaan suuremmat tuotantototot, mikä määrittää lankavalmistajien markkina-aseman ja kilpailukyvyn. GEMWELL on keskittynyt käärintäkoneiden tekniseen tutkimukseen, kehittämiseen ja innovaatioon perustamisestaan ​​lähtien 20 vuotta sitten. Jatkuvan parantamisen ja päivityksen jälkeen GEMWELL Three Servos Active Type -teippauskoneesta rinnakkaisparisignaalilangalle on nyt tullut ihanteellinen valinta monille arvostetuille yrityksille nopeiden signaalinsiirtojohtojen valmistuksessa. Koneen tekniset tiedot voidaan mukauttaa. Seuraava konfiguraatio on kolmen käärintäpään tavanomainen kokoonpano. Käyttäjät voivat lisätä käärintäpäiden määrää erilaisten kaapelivalmistusvaatimusten mukaan. Riippuen erilaisten lankojen halkaisijasta, voidaan myös räätälöidä ja muuttaa vastaanotto-, maksu- ja vetokoneiden tekniset tiedot ja tyypit.

Tiedustelu +
EDELLINEN:Kolmen servon aktiivisen tyypin teippauskone vaihevakaalle kaapelille
SEURAAVA:Ei seuraavaa tuotetta
Tuote Tiedot

KOMPONENTIT

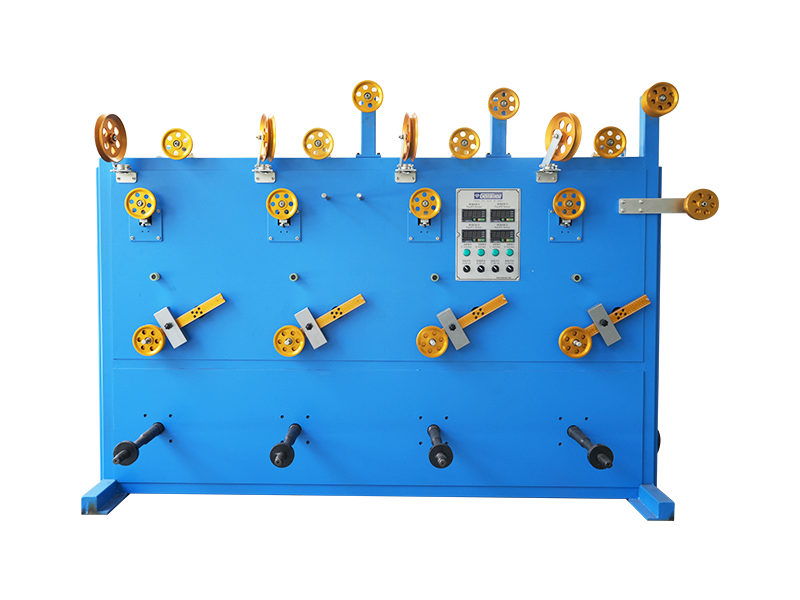

● Ø500 ydinjohtimien maksuteline 2 kpl

● Ø300 teho kuparilanka 2 kpl

● Kolmen servon tehokäärintäkoneen teippauspää 1 1 kpl

● Tehoperäinen käärintäkone 1 kpl

● Kolmen servon tehokäärintäkoneen teippauspää 2 1 kpl

● Kolmen servon tehokäärintäkoneen teippauspää 3 1 kpl

● Teleskooppiuuni 1 kpl

● Pneumaattinen pakkojäähdytysputki 1 kpl

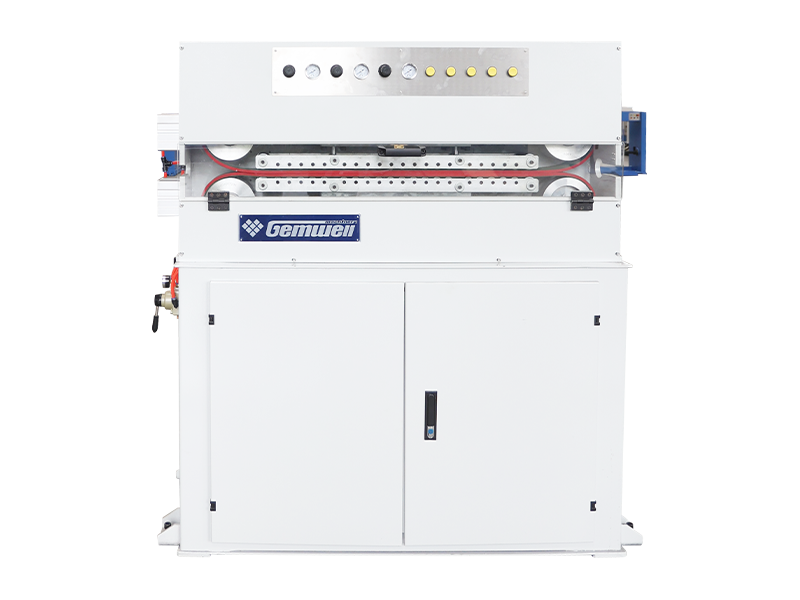

● Ø400 pyörätyyppinen hihnan vetoakseli 1 kpl

● Ø500 moottoroidut akselirivit 1 kpl

● Halkaisijamittari 1 yksikkö

● Mustesuihkutulostin 1 kpl

● Ohjausjärjestelmä 1 yksikkö


TEKNISET TIEDOT

Rakennetyyppi Kolmen servo-liikkeenohjaimen aktiivisen tyypin jatkuvan jännityksen käärintäkone/tehokäärintäkone (patenttinumero 202122403949.4A)
Sopiva lankatyyppi Käytetään pääasiassa MINI-SAS, QSFP suurten nopeuksien rinnakkaisissa signaalinsiirtolinjoissa, myös datalinjoissa, ohjauslinjoissa, erikoiskaapeleissa ja muissa johtojen kääreissä.
Soveltuvat materiaalit AL, MYLAR, KUPARIfolio, PTFE jne.
Soveltuva langan halkaisija Optimaalinen alue: Ø0,4-1,5 mm
Tuotteen tiedot Optimaalinen alue: Ø0,5*1,0-1,6*3,2mm
Suurin nopeus MAX2500 RPM (ei kuormaa), todellinen käynnistysnopeus asetetaan lankavaatimusten mukaan
Langan nopeusalue 1-25m/min, nopeusalue vaihtelee lankatyypin mukaan.
Nauhakelan ulkohalkaisija Optimaalinen alue: O.D. Ø180*Korkeus 100
Nauhan leveys 1,5-15 mm
Nauhakelan sisähalkaisija 30/50.8/76 universaali
Käärimispiste 3-30mm, ohjelmaasetus
Jännitysalue 1N-30N/100g-3000g
Päämoottorin teho 3 kW:n servomoottori
Teippausvoimaa 1,8 kW servomoottori
Käärintänauhan kireys 1,3 kW servomoottori
Vastaanottava teho 0,4 kW servovaihdemoottori
Maksava teho 0,4 kW vaihdemoottori
Vastaanottava teho 0,8KW servomoottorin vääntömomenttitilan käämitys, jännitteetön tanssija
Käämin siirtoteho 0,4 kW servo-liikeohjain
Nauhan pituus 1 kela 3 kelaa, ilman lankaa katkaisematta kelaa vaihdettaessa
Nauhatarkastus Automaattinen sammutus, kun nauha on loppumassa ja rikki.

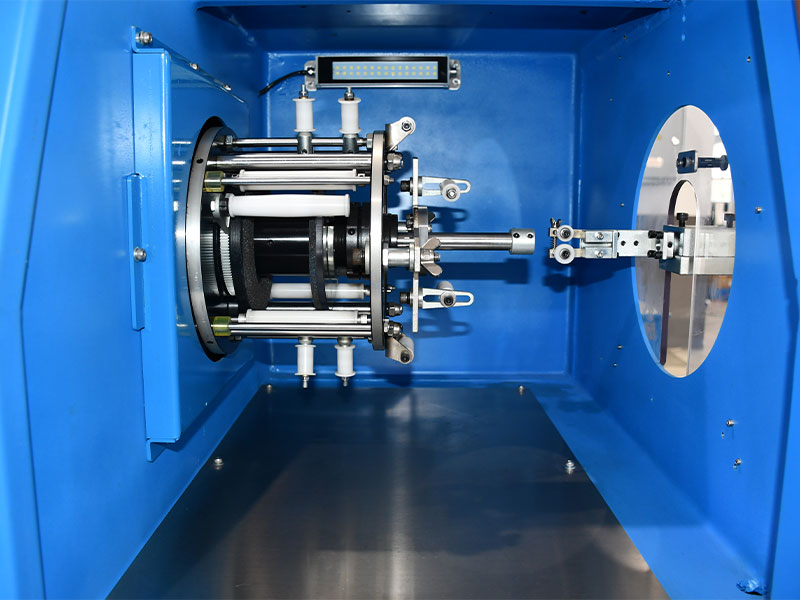

Teippikäärintämuotti Teipin sisämuotti on kiinnitetty keskiputkeen, langanohjainpyörän ulompi muotti on kiinnitetty teipin säilytysputkeen. Molemmat muotit ovat jatkettavia ja liikuteltavia.
Teipin käärintätarkkuus Kallistustoleranssi: ± 1%, jännitystoleranssi: ± 1%.
Päällekkäisyysaste 0-80%, ohjelmaasetus
Kaavan hallinta Digitaalinen tuotanto, jännitys, ulkohalkaisija, nousu, S/Z, rivietäisyys, ilmanpaine ja muut tiedot voidaan tallentaa PLC:hen.
Jännitysasetus Käärintänauhan/maksun/take-up/kääreen kiristyselementit ovat servomoottoreita, SOP-prosessi on tallennettu PLC:hen.
Turvallisuussuoja Noudata CE-standardeja, lämpötilan/värinän/melun/paineen automaattinen tunnistus ja ennustus.




TUOTTEEN OMINAISUUDET

● Korkea tuottavuus: Pyörivä runko on staattisesti tasapainotettu ja dynaamisesti tasapainotettu testausta ja korjausta varten. Ajon aikana koneessa on pieni tärinä ja matala ääni. Kara ei tuota lämpöä pitkäaikaisen jatkuvan nopean käytön aikana. Sillä on korkea tuotantotehokkuus ja kustannustehokkuus.

● Vakaa jännitys: Kolme servomoottoria tarjoavat tehoa pyörivän rungon, teippimateriaalialustan ja jännitystanssijan liikkeen tarkkaan ohjaamiseen.

Erilaiset vaikuttavat tekijät, kuten materiaalirullan tai tyynyn halkaisijan muutokset ja tuulenvastus eliminoituvat, mikä johtaa vakaaseen kireyteen.

● Tarkka sävelkorkeus: Kun liikkeen vertailukohtana käytetään pääpyöritystä,  pääakseli ja jokainen pyörivä runko ottavat käyttöön servo-liikkeenohjaimen, joka mahdollistaa tarkan lukitsevan liikkeen ohjauksen, jotta tarkka käärintäväli voidaan saavuttaa millä tahansa nopeudella.

● Työvoiman säästö: Jokaisen käärintäpään langan sisääntulopäähän on asennettu kiinnityslaite. Puristusvoimaa voidaan säätää vahingoittamatta lankaa; lanka voidaan vetää ulos päinvastaiseen suuntaan; Konfigurointitilan hallinta, SOP-kaavan haku yhdellä napsautuksella, käynnistyksen valmistelu yhdellä napsautuksella ja aloitus yhdellä napsautuksella; Pysäytä ja sammuta, kun nauha on rikki/valmis/mitoitettu, älykäs ohjaus säästää työvoimaa.

● Matala epäonnistumisprosentti: ei keräysrengasta, ei hiiliharjaa, paitsi nauhan ohjausrullan kuluvien osien säännöllinen vaihto, alhainen vika.

● Helppo huolto: Profinet-väyläohjaus, nopea signaalinsiirto, alhainen häiriö, etäviantunnistuskaapeli. Vianetsintä ja huolto ovat saatavilla riippumatta siitä, onko kone missä tahansa maailman maassa, kunhan viestintäverkko on olemassa, voidaan tarjota nopeat etähuoltopalvelut.

Aiheeseen liittyvät Tuotteet
  • 0

    Perustamisaika

  • 0

    Rakennusala (m²)

  • 0

    Työntekijöiden määrä

  • 0+

    Immateriaalioikeudet

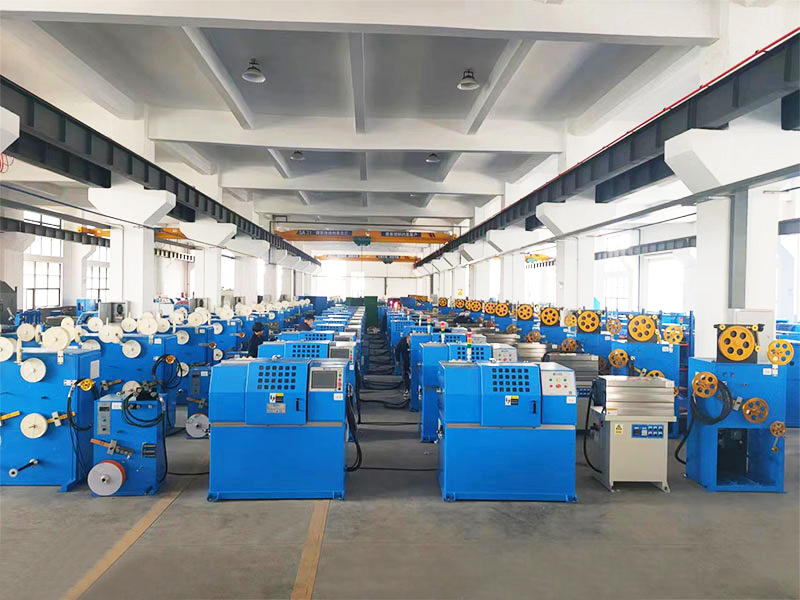

Kypsä tehdas, johon voit luottaa
