Servo Spit Active Type Wire teippauskone

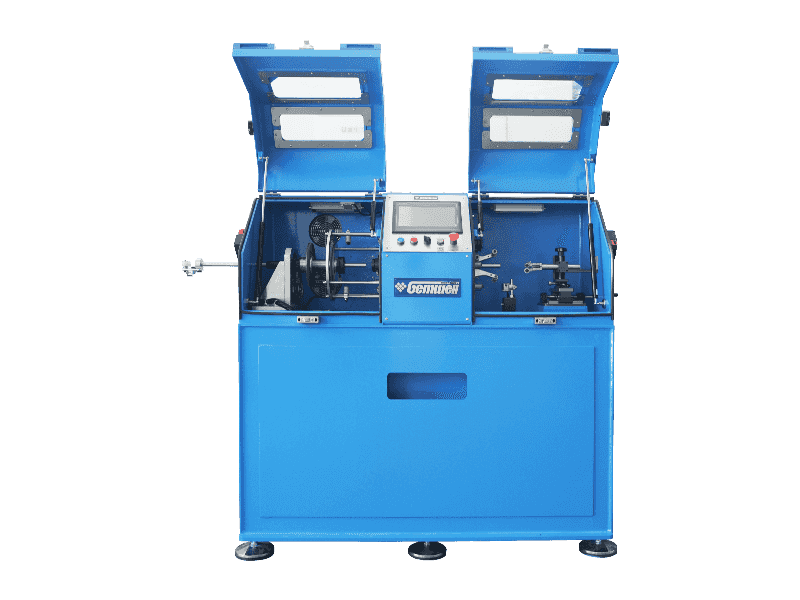

Servo Spit Active Type -teippauskone rinnakkaisparisignaalijohdolle

5G:n, esineiden Internetin, tekoälyn, uusien energiakäyttöisten mobiililaitteiden, VR/AR:n, datakeskusten jne. yleistymisen myötä nopeiden siirtokaapeleiden kysyntä on kasvanut nopeasti, mikä on merkki digitaalitalouden uuden aikakauden saapumisesta. Tämän seurauksena suurten datakeskusten rakentaminen ja pilvitoimittajien suuren kaistanleveyden Ethernet-porttien, kuten 100 GbE, 200 GbE, 400 GbE ja jopa 800 GbE, kysyntä lisääntyy merkittävästi tulevaisuudessa. o helpottaa tiedonsiirtoa verkkokytkimien ja muiden verkkolaitteiden (kuten palvelimien tai mediamuuntimien) välillä näiden laajakaistaisten Ethernet-porttien avulla, kaapeliliittimiä, kuten SAS, Mini-SAS, SFP, SFP, SFP28 ja QSFP, on syntynyt. Center Rotary Wrapping on avainprosessi Ethernet-portin liittimen tiedonsiirtolangan johtojen tuotantoprosessissa. Kääremateriaali kääritään kahden eristetyn ydinjohtimen ja maadoitusjohdon ympärille samansuuntaisessa rakenteessa suurella nopeudella toimivassa teippauskoneessa. Käärimisprosessin vakaus vaikuttaa suoraan lopullisen kaapelituotteen impedanssiin, vaimennukseen, paluuhäviöön, ylikuulumiseen ja muihin indikaattoreihin. Tehokas käärintäkone mahdollistaa korkeamman taajuuden korkeanopeuksisten siirtokaapeleiden valmistuksen, mutta myös parantaa tuotannon tuottoa, mikä määrittää kaapelivalmistajien markkina-asemaa ja kilpailukykyä. Viimeiset 20 vuotta GEMWELL on omistautunut käärintäkoneiden tutkimukselle ja innovaatiolle. Jatkuvien parannusten ja päivitysten ansiosta GEMWELL Servo Spit Active Type -teippauskone rinnakkaisparisignaalilangalle on tullut parempi valinta monien johtavien yritysten käärimisprosessiin nopeiden signaalinsiirtokaapelien alalla. Seuraava konfiguraatio on vakioasetukselle, jossa on kolme teippauspäätä. Käyttäjät voivat lisätä tai vähentää teippauspäiden määrää eri prosessien mukaan. Sisäänotto-, maksu- ja vetoakselin tekniset tiedot ja tyypit voidaan myös räätälöidä halkaisijatietojen perusteella.

Tiedustelu +
EDELLINEN:Servo Spit Active Type -teippauskone erittäin hienolle langalle
SEURAAVA:Ei seuraavaa tuotetta
Tuote Tiedot

KOMPONENTIT

● Ø500 ydinjohtimien maksuteline 2 kpl
● Ø300 teho kuparilanka 2 kpl
● Varrastyyppinen aktiivinen käärintäkone teippauspää 1 1 kpl
● Pitkittäiskäärintäkone 1 kpl
● Varrastyyppinen aktiivikäärintäkone teippauspää 2 1 kpl
● Varrastyyppinen aktiivikäärintäkone teippauspää 3 1 kpl
● Teleskooppiuuni 1 kpl
● Pneumaattinen pakotettu jäähdytysputki    1 yksikkö
● Ø400 tehopyörän tyyppinen hihnakanta 1 kpl
● Ø500 moottoriakselityyppinen vastaanottokone 1 kpl
● Halkaisijamittari 1 yksikkö
● Mustesuihkutulostin 1 kpl
● Ohjausjärjestelmä 1 yksikkö


TEKNISET TIEDOT

Rakennetyyppi Kaksoispyöräinen puristusrulla vetovarsi-tyyppinen vakiojännityskäärintäkone/aktiivinen käärintäkone (patenttinumero CN114649118A)
Sopiva lankatyyppi Käytetään pääasiassa MINI-SAS, QSFP suurten nopeuksien rinnakkaisissa signaalinsiirtolinjoissa, myös datalinjoissa, ohjauslinjoissa, erikoiskaapeleissa ja muissa johtojen kääreissä.
Soveltuvat materiaalit AL, MYLAR, KUPARIfolio, PTFE jne.
Soveltuva langan halkaisija Optimaalinen alue: Ø0,2-1,5 mm
Tuotteen tiedot Optimaalinen alue: Ø0,25*0,50-1,6*3,0mm
Suurin nopeus MAX3500 RPM (ei kuormaa), todellinen käynnistysnopeus asetetaan lankavaatimusten mukaan
Langan nopeusalue 1-25m/min, nopeusalue vaihtelee lankatyypin mukaan.
Nauhakelan ulkohalkaisija Optimaalinen alue: Ø180*100
Nauhan leveys 1,5-15 mm
Nauhakelan sisähalkaisija 30/50.8/76 universaali
Käärimispiste 2-30mm, ohjelmaasetus
Jännitysalue 1N-30N/100g-3000g
Päämoottorin teho 4,4 kW:n servomoottori
Teippausvoimaa 0,2 kW servomoottori
Käärintänauhan kireys 1,8 kW servomoottori
Vastaanottava teho 0,4 kW servovaihdemoottori
Maksava teho 0,4 kW vaihdemoottori
Vastaanottava teho 0,4 kW servomoottori
Käämin siirtoteho 0,4 kW servo-liikeohjain
Nauhan pituus 1 kela 3 kelaa, ilman lankaa katkaisematta kelaa vaihdettaessa
Nauhatarkastus Automaattinen sammutus, kun nauha on loppumassa ja rikki.

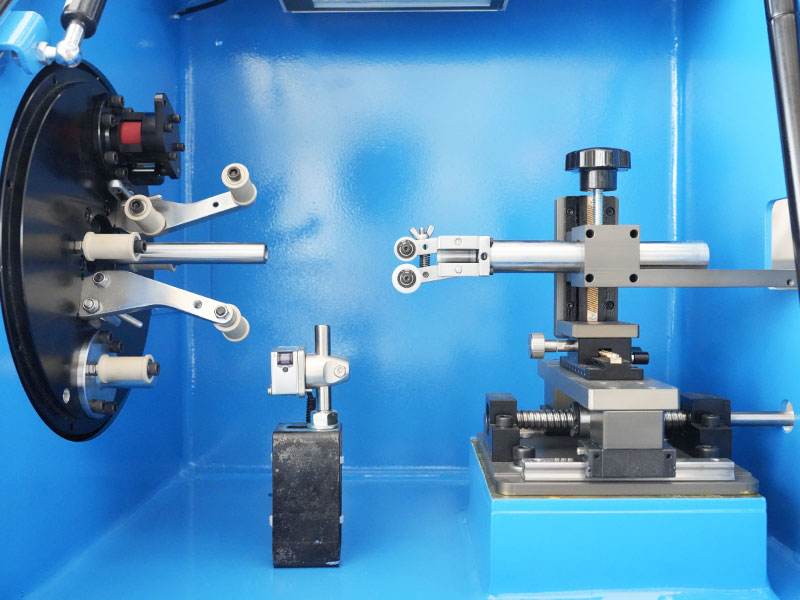

Teippikäärintämuotti Teipin sisämuotti on kiinnitetty keskiputkeen, langanohjainpyörän ulompi muotti on kiinnitetty teipin säilytysputkeen. Molemmat muotit ovat jatkettavia ja liikuteltavia.
Teipin käärintätarkkuus Kallistustoleranssi: ± 1%, jännitystoleranssi: ± 1%.
Päällekkäisyysaste 0-80%, ohjelmaasetus
Kaavan hallinta Digitaalinen tuotanto, jännitys, ulkohalkaisija, nousu, S/Z, rivietäisyys, ilmanpaine ja muut tiedot voidaan tallentaa PLC:hen.
Jännitysasetus Käärintänauhan/maksun/take-up/kääreen kiristyselementit ovat servomoottoreita, SOP-prosessi on tallennettu PLC:hen.

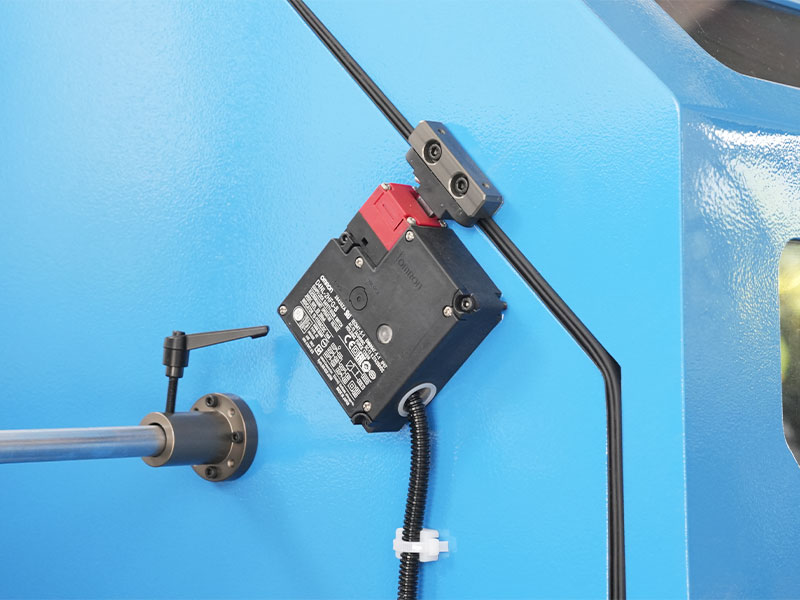

Turvallisuussuoja Noudata CE-standardeja, lämpötilan/värinän/melun/paineen automaattinen tunnistus ja ennustus.




TUOTTEEN OMINAISUUDET

● Korkea tuottavuus: Pyörivä runko on staattisesti tasapainotettu ja dynaamisesti tasapainotettu testausta ja korjausta varten. Ajon aikana koneessa on pieni tärinä ja matala ääni. Kara ei tuota lämpöä pitkäaikaisen jatkuvan nopean käytön aikana. Sillä on korkea tuotantotehokkuus ja kustannustehokkuus.

● Vakaa jännitys: Kaksipyöräistä vetorullaa käytetään nauhan vetämiseen ulos kelasta tasaisella nopeudella poistamaan teippialustan ulkohalkaisijan muutoksista aiheutuvat jännitysmuutokset. Käärimisjännitys saavutetaan ohjaamalla valmiin kaapelin ulkohalkaisijaa, eli mitä suurempi jännitys, sitä pienempi ulkohalkaisija; mitä pienempi jännitys, sitä suurempi ulkohalkaisija. Kaksoispyörän vetorullan jälkeen teippi kulkee vain kahden kierretelan läpi, jotka ovat hyvin lähellä pyörimisen keskiakselia ja kääritään suoraan langan päälle. Siksi monet vaikuttavat tekijät, kuten keskipakovoima ja tuulenvastus, voidaan eliminoida, mikä johtaa vakaaseen jännitykseen.

● Tarkka sävelkorkeus: Kun liikkeen vertailukohtana käytetään pääpyöritystä,  pääakseli ja jokainen pyörivä runko ottavat käyttöön servo-liikkeenohjaimen, joka mahdollistaa tarkan lukitsevan liikkeen ohjauksen, jotta tarkka käärintäväli voidaan saavuttaa millä tahansa nopeudella.

● Työvoiman säästö: Jokaisen käärintäpään langan sisääntulopäähän on asennettu kiinnityslaite. Puristusvoimaa voidaan säätää vahingoittamatta lankaa; lanka voidaan vetää ulos päinvastaiseen suuntaan; Konfigurointitilan hallinta, SOP-kaavan haku yhdellä napsautuksella, käynnistyksen valmistelu yhdellä napsautuksella ja aloitus yhdellä napsautuksella; Pysäytä ja sammuta, kun nauha on rikki/valmis/mitoitettu, älykäs ohjaus säästää työvoimaa.

● Matala epäonnistumisprosentti: ei keräinrengasta, ei hiiliharjaa, paitsi kuluvien osien säännöllinen vaihto - nauhan ohjausrulla, alhainen vika.

● Helppo huolto: Profinet-väyläohjaus, nopea signaalinsiirto, alhainen häiriö, etäviantunnistuskaapeli. Vianetsintä ja huolto ovat saatavilla riippumatta siitä, onko kone missä tahansa maailman maassa, niin kauan kuin viestintäverkko on olemassa, voidaan tarjota nopeat etähuoltopalvelut.

Aiheeseen liittyvät Tuotteet
  • 0

    Perustamisaika

  • 0

    Rakennusala (m²)

  • 0

    Työntekijöiden määrä

  • 0+

    Immateriaalioikeudet

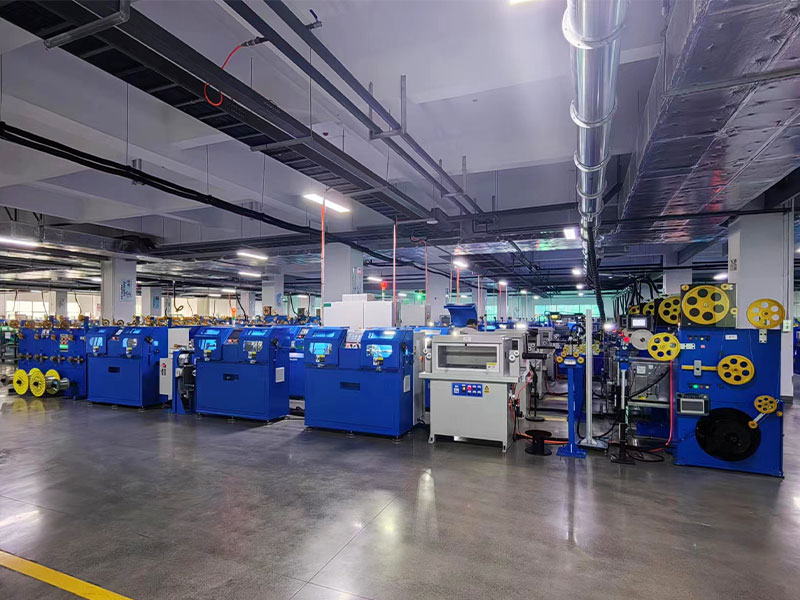

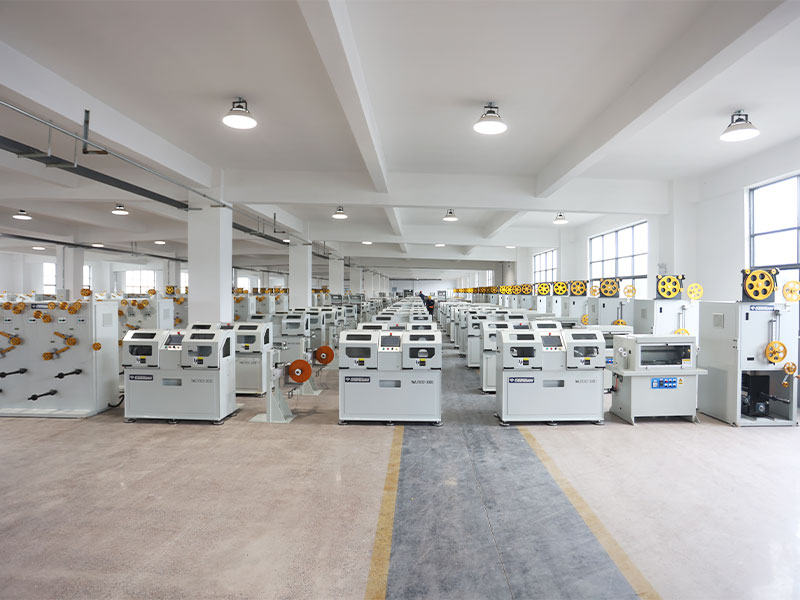

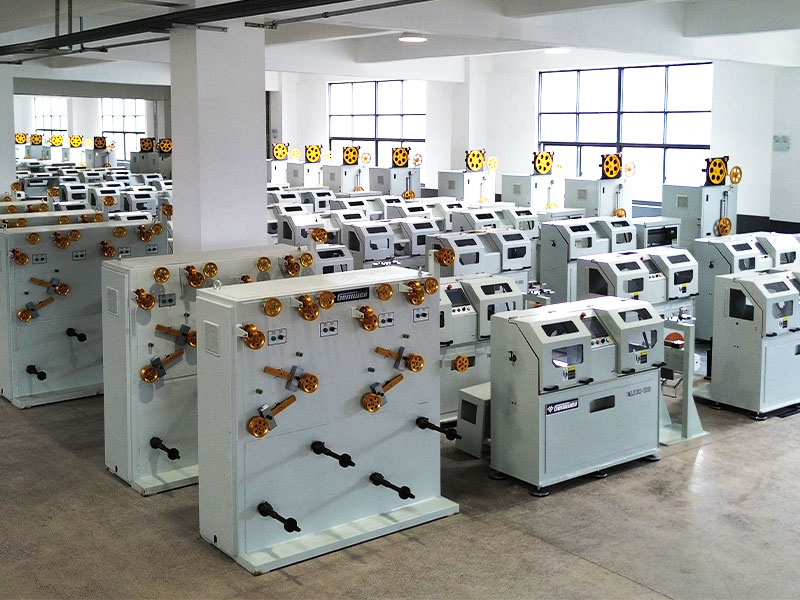

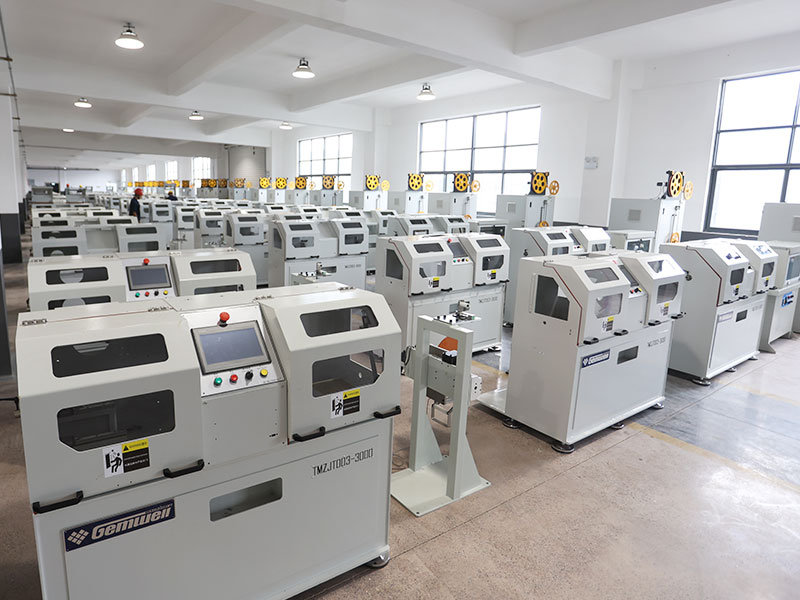

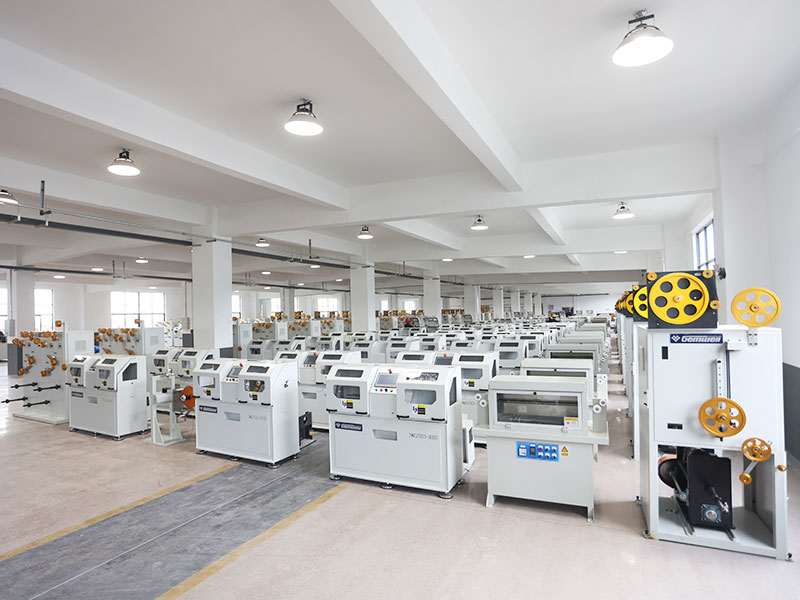

Kypsä tehdas, johon voit luottaa
