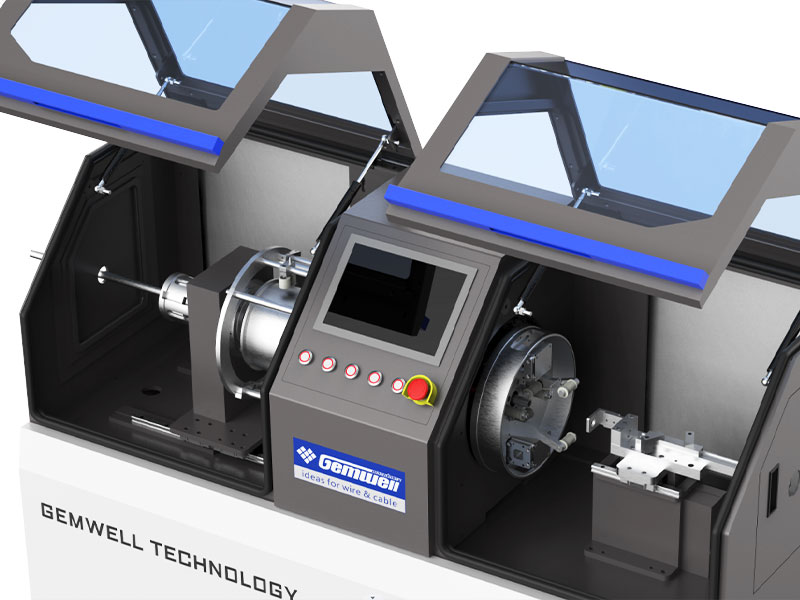

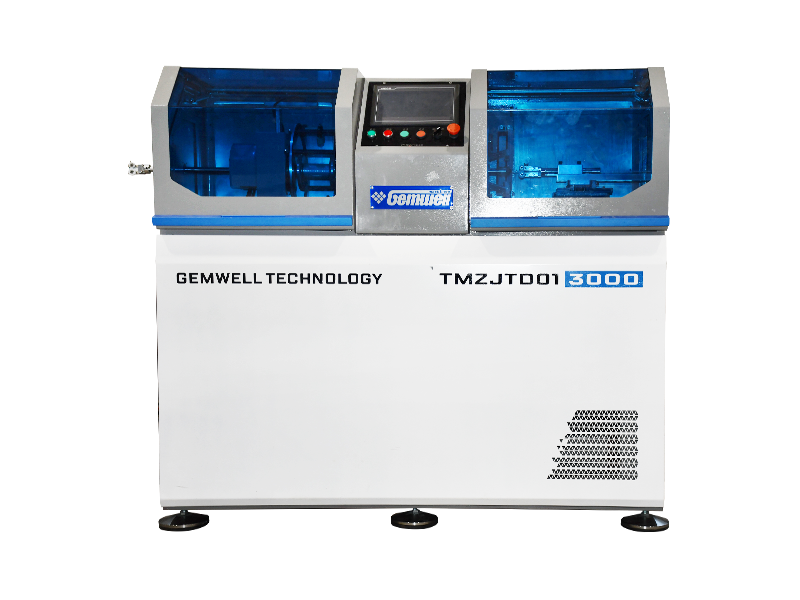

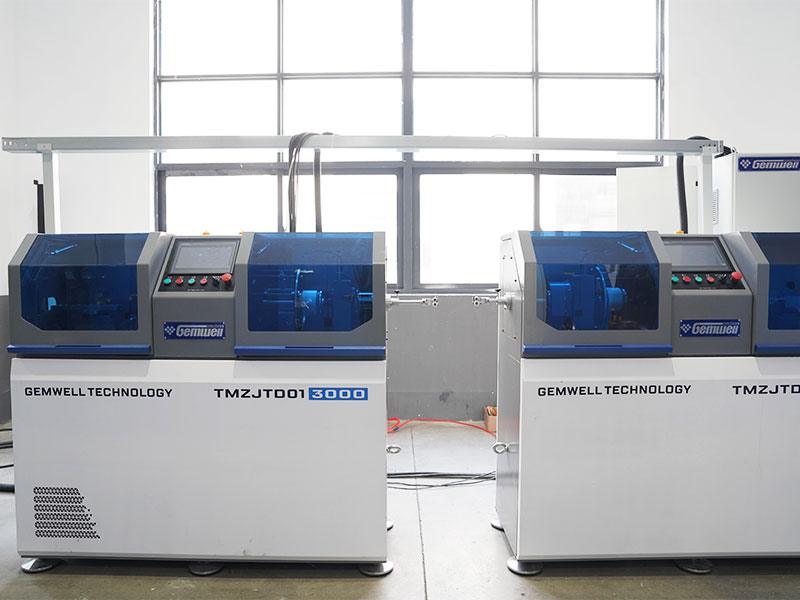

Servo Spit Active Type Wire teippauskone

Servo Spit Active Type -teippauskone erittäin hienolle langalle

Erittäin hienoja johtoja käytetään eri aloilla, kuten matkapuhelimissa, kannettavissa tietokoneissa, iPadeissa, lääketieteellisissä, armeija-, ilmailu-, mikrokoaksiaalilinjoissa jne. AWG36-spesifikaatioilla tai uudemmilla johtimilla on pieni johtimen halkaisija, alhainen vetolujuus ja kapea kääremateriaalin leveys. Käärinnän tuotantoa suoritettaessa ja teippimateriaalia käärittaessa johdinmateriaalin ulkopinnalle käärintäprosessi vaatii erittäin pientä käärintäjännitystä. Teippausvälin vakaus, nauhan jännitys, sydänlangan kireys vaikuttavat suuresti kaapelin impedanssin, vaimennuksen, paluuhäviön ja joidenkin muiden testausindeksien kelpuutukseen. Erinomaisen suorituskyvyn omaavat käärintäkoneet eivät pysty ainoastaan ​​tuottamaan korkealaatuista Ultra-Fine lankaa, vaan myös saavuttamaan korkeampia tuotantotuottoja, mikä määrittää lankavalmistajien markkina-aseman ja kilpailukyvyn. Viimeisten 20 vuoden aikana GEMWELL on omistautunut käärintäkoneiden tutkimukselle ja innovaatiolle. Jatkuvien parannusten ja päivitysten ansiosta GEMWELL Servo Spit Active Type -teippauskone Ultra-Fine Wire -langalle on noussut paremmaksi valinnaksi perinteisten käärintäkonemallien ja -prosessien korvaamiseen. Seuraava kokoonpano on kahden teippauspään vakiokokoonpanoa varten. Käyttäjät voivat lisätä tai vähentää käärintäpäiden määrää eri kaapelin valmistusprosessien mukaan. Vastaanotto-, maksu- ja vetoakselin tekniset tiedot ja tyypit voidaan myös mukauttaa ja muokata erilaisten langan halkaisijatietojen mukaan.

Tiedustelu +
EDELLINEN:Ei edellistä tuotetta
SEURAAVA:Servo Spit Active Type -teippauskone rinnakkaisparisignaalijohdolle
Tuote Tiedot

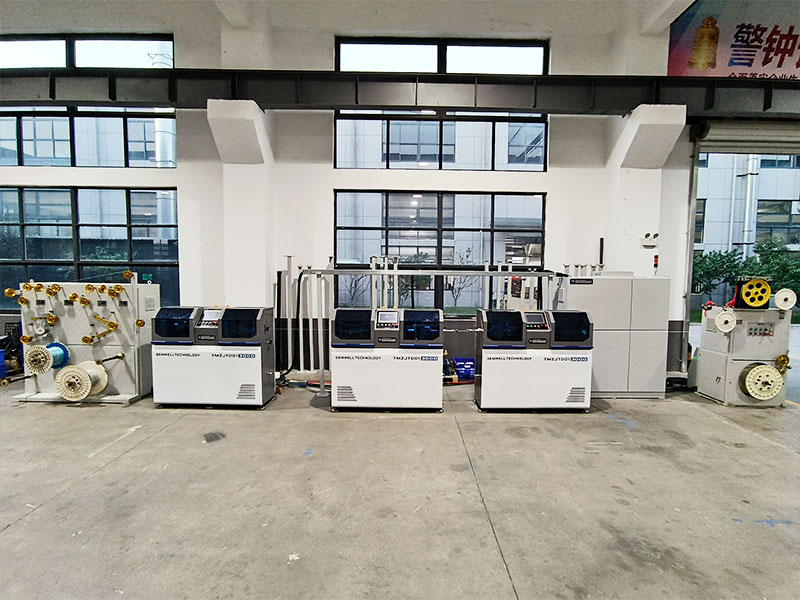

KOMPONENTIT

● Ø300 tehonsiirtoteline 1 kpl
● Kiristysjalusta 1 kpl
● Varrastyyppinen aktiivinen käärintäkone teippauspää 1 1 kpl
● Halkaisijan mittari
● Varrastyyppinen aktiivikäärintäkone teippauspää 2 1 kpl
● Halkaisijan mittari
● Ø300 pyörätyyppinen hihnan vetoakseli 1 kpl
● Kipinä testeri
● Ø300 akselityyppinen vastaanottokone 1 kpl
● Ohjausjärjestelmä 1 yksikkö


TEKNISET TIEDOT

Rakennetyyppi Kaksoispyöräinen puristusrulla vetovarsi-tyyppinen vakiojännityskäärintäkone/aktiivinen käärintäkone (patenttinumero CN114649118A)
Sopiva lankatyyppi Käytetään pääasiassa hienoon koaksiaalilinjaan, hienoon signaalilinjaan, voidaan käyttää myös hienoihin suurnopeisiin siirtolinjoihin, ohjauslinjoihin, erikoiskaapeleihin ja muihin pyöreisiin lankojen käärintä- ja käärenauhaan.
Soveltuvat materiaalit AL, MYLAR, KUPARIfolio, PTFE jne.
Soveltuva langan halkaisija Optimaalinen alue: Ø0,2-1,5 mm
Tuotteen tiedot Optimaalinen alue: Ø0,3-2,0 mm
Suurin nopeus MAX2500 RPM (ei kuormaa), todellinen käynnistysnopeus asetetaan lankavaatimusten mukaan
Langan nopeusalue 0,5-10 m/min, nopeusalue vaihtelee eri lankatyypeistä riippuen.
Nauhakelan ulkohalkaisija Optimaalinen alue: Ø100*100
Nauhan leveys 1,5-10 mm
Nauhakelan sisähalkaisija 30 mm
Käärimispiste 0,5-10mm, ohjelmaasetus
Jännitysalue 5N-50N/500g-5000g
Päämoottorin teho 3KW servo-liikeohjain
Teippausvoimaa 0,2 kW servomoottori
Käärintänauhan kireys 1,8 kW servomoottori
Vastaanottava teho 400-pyöräinen teippitraktori, 0,4 kW:n servovaihdemoottori
Maksava teho 0,4 kW vaihdemoottori
Vastaanottava teho 0,4 kW servomoottori
Käämin siirtoteho 0,4 kW servo-liikeohjain
Nauhan pituus 1 kela 3 kelaa, ilman lankaa katkaisematta kelaa vaihdettaessa
Nauhatarkastus Automaattinen sammutus, kun nauha on loppumassa ja rikki.
Teippikäärintämuotti Teipin sisämuotti on kiinnitetty keskiputkeen, langanohjainpyörän ulompi muotti on kiinnitetty teipin säilytysputkeen. Molemmat muotit ovat jatkettavia ja liikuteltavia.
Teipin käärintätarkkuus Kallistustoleranssi: ± 1%, jännitystoleranssi: ± 1%.
Päällekkäisyysaste 0-80%, ohjelmaasetus
Kaavan hallinta Digitaalinen tuotanto, jännitys, ulkohalkaisija, nousu, S/Z, rivietäisyys, ilmanpaine ja muut tiedot voidaan tallentaa PLC:hen.
Jännitysasetus Käärimisen/maksun/take-up/käärintäjännityselementit ovat servomoottorit, SOP-prosessi on tallennettu PLC:hen.
Turvallisuussuoja CE-standardin mukainen, lämpötilan/värinän/melun/paineen automaattinen tunnistus ja ennustus.




TUOTTEEN OMINAISUUDET

● Korkea tuottavuus: Pyörivä runko on staattisesti tasapainotettu ja dynaamisesti tasapainotettu testausta ja korjausta varten. Ajon aikana koneessa on pientä tärinää ja matala ääni. Kara ei tuota lämpöä pitkäaikaisen jatkuvan nopean käytön aikana. Sillä on korkea tuotantotehokkuus ja kustannustehokkuus.

● Vakaa jännitys: Kaksipyöräistä vetorullaa käytetään nauhan vetämiseen ulos kelasta tasaisella nopeudella poistamaan teippialustan ulkohalkaisijan muutoksista aiheutuvat jännitysmuutokset. Käärimisjännitys saavutetaan ohjaamalla valmiin kaapelin ulkohalkaisijaa, eli mitä suurempi jännitys, sitä pienempi ulkohalkaisija; mitä pienempi jännitys, sitä suurempi ulkohalkaisija. Kaksoispyörän vetorullan jälkeen teippi kulkee vain kahden tiivistystelan läpi, jotka ovat hyvin lähellä pyörimisen keskiakselia käärittäväksi suoraan langalle. Siksi monet vaikuttavat tekijät, kuten keskipakovoima ja tuulenvastus, voidaan eliminoida, mikä johtaa vakaaseen jännitykseen.

● Tarkka sävelkorkeus: Kun liikkeen vertailukohtana käytetään pääpyöritystä,  pääakseli ja jokainen pyörivä runko käyttävät servo-liikeohjainta tarkkaan lukittuvan liikkeen ohjaamiseen, jotta tarkka käärintäkulma voidaan saavuttaa millä tahansa nopeudella.

● Työvoiman säästö: Jokaisen käärintäpään langan sisääntulopäähän on asennettu kiinnityslaite. Puristusvoimaa voidaan säätää vahingoittamatta lankaa; lanka voidaan vetää ulos päinvastaiseen suuntaan; Konfigurointitilan hallinta, SOP-kaavan haku yhdellä napsautuksella, käynnistyksen valmistelu yhdellä napsautuksella ja aloitus yhdellä napsautuksella; Pysäytä ja sammuta, kun nauha on rikki/valmis/mitoitettu, älykäs ohjaus säästää työvoimaa.

● Matala epäonnistumisprosentti: ei keräinrengasta, ei hiiliharjaa, paitsi kuluvien osien säännöllinen vaihto - nauhan ohjausrulla, alhainen vika.

● Helppo huolto: Profinet-väyläohjaus, nopea signaalinsiirto, alhainen häiriö, etäviantunnistuskaapeli. Vianetsintä ja huolto ovat saatavilla riippumatta siitä, onko kone missä tahansa maailman maassa, niin kauan kuin viestintäverkko on olemassa, voidaan tarjota nopeat etähuoltopalvelut.
