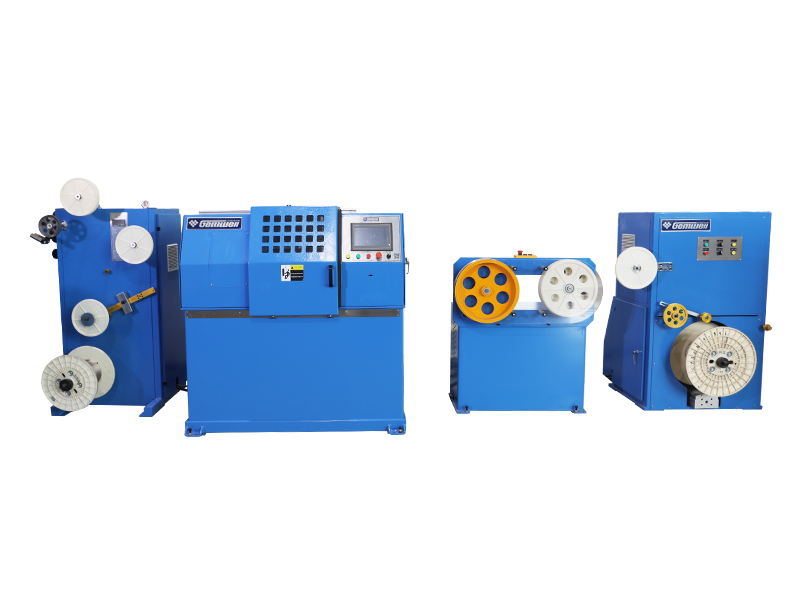

Kolme servoa Active Type Wire teippauskone

Kolmen servon aktiivisen tyypin teippauskone uuden energian datakaapelille

Viime vuosina uusia energiaajoneuvoja on kehitetty voimakkaasti, mikä on maineikas, sillä elektronisten laitteiden osuus autoissa on kasvanut merkittävästi. Tämä suuntaus on mahdollistanut uusien ominaisuuksien, kuten moottorin ohjauksen, ABS-järjestelmien, turvatyynyjen, tekoälyn ja multimediaelektroniikan lisäämisen, mikä parantaa autojen turvallisuutta, mukavuutta, älykkyyttä, energiatehokkuutta, luotettavuutta ja käyttömukavuutta ja samalla vähentää päästöjä. Vastauksena tähän trendiin väyläjärjestelmälle asetetaan yhä enemmän vaatimuksia luotettavan tiedonsiirron varmistamiseksi erilaisten ohjausyksiköiden välillä. Erityisesti väyläjärjestelmien, kuten Controller Area Networkin (CAN) tai FlexRayn kautta ohjattujen järjestelmien turvallisuus on ratkaisevan tärkeää, ja sen on täytettävä korkeat sähkömagneettisen yhteensopivuuden vaatimukset. Signaalien ydinkantajina autojen datayhteysjohdot vaativat parempaa suorituskykyä: nopeampia tiedonsiirtonopeuksia, determinististä latenssia ja vikasietoisuutta. Autojen datajohdoissa on kierretty parinauharakenne, joka mahdollistaa nopean tiedonsiirtonopeuden (CAN-väylä: 1 Mbit/s; FlexRay-väylä: 10 Mbit/s) deterministisellä latenssilla ja korkealla luotettavuudella. Autojen datajohtojen suojamateriaalin paksuudesta ja kovuudesta johtuen käärintäprosessin suorittaminen on haastavaa, mikä edellyttää vakaan ja toivotun suorituskyvyn omaavan käärintäkoneen käyttöä. GEMWELL on keskittynyt käärintäkoneiden kehittämiseen ja innovaatioihin yli 20 vuoden omalla tuotantokokemuksella. Jatkuvan parantamisen ja päivityksen ansiosta GEMWELL Three Servos Active Type -teippauskoneesta uuden energian Cata-kaapelille on tullut parempi valinta monille hyvämaineisille yrityksille uudella energiatietojohtoteollisuudella. Seuraava konfiguraatio on vakioasetukselle, jossa on yksi teippauspää. Käyttäjät voivat lisätä käärintäpäiden määrää eri prosessien perusteella. Vastaanottimen, maksun ja vetoakselin tekniset tiedot ja tyypit voidaan myös räätälöidä erilaisten langanhalkaisijavaatimusten mukaan.

Tiedustelu +
PREV：Kolmen servon aktiivisen tyypin teippauskone erittäin hienolle langalle
SEURAAVA：Kolmen servon aktiivisen tyypin teippauskone vaihevakaalle kaapelille
Product Details

KOMPONENTIT

● Ø630 tehonsiirtoteline 1 kpl
● Kiristysjalusta 1 kpl
● Kolmen servon tehokäärintäkoneen teippauspää 1 kpl
● Ø400 kaksoispyörän vetoakseli 1 kpl
● Ø630 vastaanottokone 1 kpl
● Ohjausjärjestelmä 1 yksikkö


TEKNISET TIEDOT

Rakennetyyppi Kolmen servo-liikkeenohjaimen aktiivisen tyypin jatkuvan jännityksen käärintäkone/tehokäärintäkone (patenttinumero 202122403949.4A)
Sopiva lankatyyppi Käytetään pääasiassa uusien energia-ajoneuvojen lankojen datalinjoissa, myös ohjauslinjoissa, erikoiskaapeleissa ja muissa pyöreissä lankojen kääreissä ja käärenauhassa.
Soveltuvat materiaalit AL, MYLAR, KUPARIfolio, PTFE, PI jne.
Soveltuva langan halkaisija Optimaalinen alue: Ø0,8-4mm
Tuotteen tiedot Optimaalinen alue: Ø1,0-5 mm
Suurin nopeus MAX2000 RPM (ei kuormaa), todellinen käynnistysnopeus asetetaan lankavaatimusten mukaan
Langan nopeusalue 1-15 m/min, nopeusalue vaihtelee lankatyypin mukaan.
Nauhakelan ulkohalkaisija Käärittyä kääntölaitetta käytetään sekä levy- että aksiaalityypeissä, O.D. Ø300*Korkeus 120
Nauhan leveys 3-30mm
Nauhakelan sisähalkaisija 50.8/76 universaali
Käärimispiste 1-30mm, ohjelmaasetus
Jännitysalue 0,5N-30N/500g-10000g
Päämoottorin teho 3 kW:n servomoottori
Teippausvoimaa 1,8 kW servomoottori
Käärintänauhan kireys 1,8 kW servomoottori
Vastaanottava teho 0,4 kW servovaihdemoottori
Maksava teho 0,75 kW vaihdemoottori
Vastaanottava teho 1.3KW servomoottorin vääntömomenttitilan käämitys, jännitteetön tanssija
Käämin siirtoteho 0,4 kW servo-liikeohjain
Nauhan pituus 400mm, leikkaamatta lankaa kelaa vaihdettaessa
Nauhatarkastus Automaattinen sammutus, kun nauha on loppumassa ja rikki.
Teippikäärintämuotti Teipin sisämuotti on kiinnitetty keskiputkeen, langanohjainpyörän ulompi muotti on kiinnitetty teipin säilytysputkeen. Molemmat muotit ovat jatkettavia ja liikuteltavia.
Teipin käärintätarkkuus Kallistustoleranssi: ± 1%, jännitystoleranssi: ± 1%.
Päällekkäisyysaste 0-80%, ohjelmaasetus
Kaavan hallinta Digitaalinen tuotanto, jännitys, ulkohalkaisija, nousu, S/Z, rivietäisyys, ilmanpaine ja muut tiedot voidaan tallentaa PLC:hen.
Jännitysasetus Käärintänauhan/maksun/take-up/kääreen kiristyselementit ovat servomoottoreita, SOP-prosessi on tallennettu PLC:hen.
Turvallisuussuoja Noudata CE-standardeja, lämpötilan/värinän/melun/paineen automaattinen tunnistus ja ennustus.




TUOTTEEN OMINAISUUDET

● Korkea tuottavuus: Pyörivä runko on staattisesti tasapainotettu ja dynaamisesti tasapainotettu testausta ja korjausta varten. Ajon aikana koneessa on pieni tärinä ja matala ääni. Kara ei tuota lämpöä pitkäaikaisen jatkuvan nopean käytön aikana. Sillä on korkea tuotantotehokkuus ja kustannustehokkuus.

● Vakaa jännitys: Kolme servomoottoria tarjoavat tehoa pyörivän rungon, teippimateriaalialustan ja jännitystanssijan liikkeen tarkkaan ohjaamiseen.

Erilaiset vaikuttavat tekijät, kuten muutokset matriaalikelan tai tyynyn halkaisijassa ja tuulenvastuksessa, eliminoidaan, mikä johtaa vakaaseen jännitykseen.

● Tarkka sävelkorkeus: Kun liikkeen vertailukohtana käytetään pääpyöritystä,  pääakseli ja jokainen pyörivä runko ottavat käyttöön servo-liikkeenohjaimen, joka mahdollistaa tarkan lukitsevan liikkeen ohjauksen, jotta tarkka käärintäväli voidaan saavuttaa millä tahansa nopeudella.

● Työvoiman säästö: Jokaisen käärintäpään langan sisääntulopäähän on asennettu kiinnityslaite. Puristusvoimaa voidaan säätää vahingoittamatta lankaa; lanka voidaan vetää ulos päinvastaiseen suuntaan; Konfigurointitilan hallinta, SOP-kaavan haku yhdellä napsautuksella, käynnistyksen valmistelu yhdellä napsautuksella ja aloitus yhdellä napsautuksella; Pysäytä ja sammuta, kun nauha on rikki/valmis/mitoitettu, älykäs ohjaus säästää työvoimaa.

● Matala epäonnistumisprosentti: ei keräinrengasta, ei hiiliharjaa, paitsi kuluvien osien säännöllinen vaihto - nauhan ohjausrulla, alhainen vika.

● Helppo huolto: Profinet-väyläohjaus, nopea signaalinsiirto, alhainen häiriö, etäviantunnistuskaapeli. Vianetsintä ja huolto ovat saatavilla riippumatta siitä, onko kone missä tahansa maailman maassa, niin kauan kuin viestintäverkko on olemassa, voidaan tarjota nopeat etähuoltopalvelut.
