Johdinkaapelin koon laskeminen: täydellinen opas

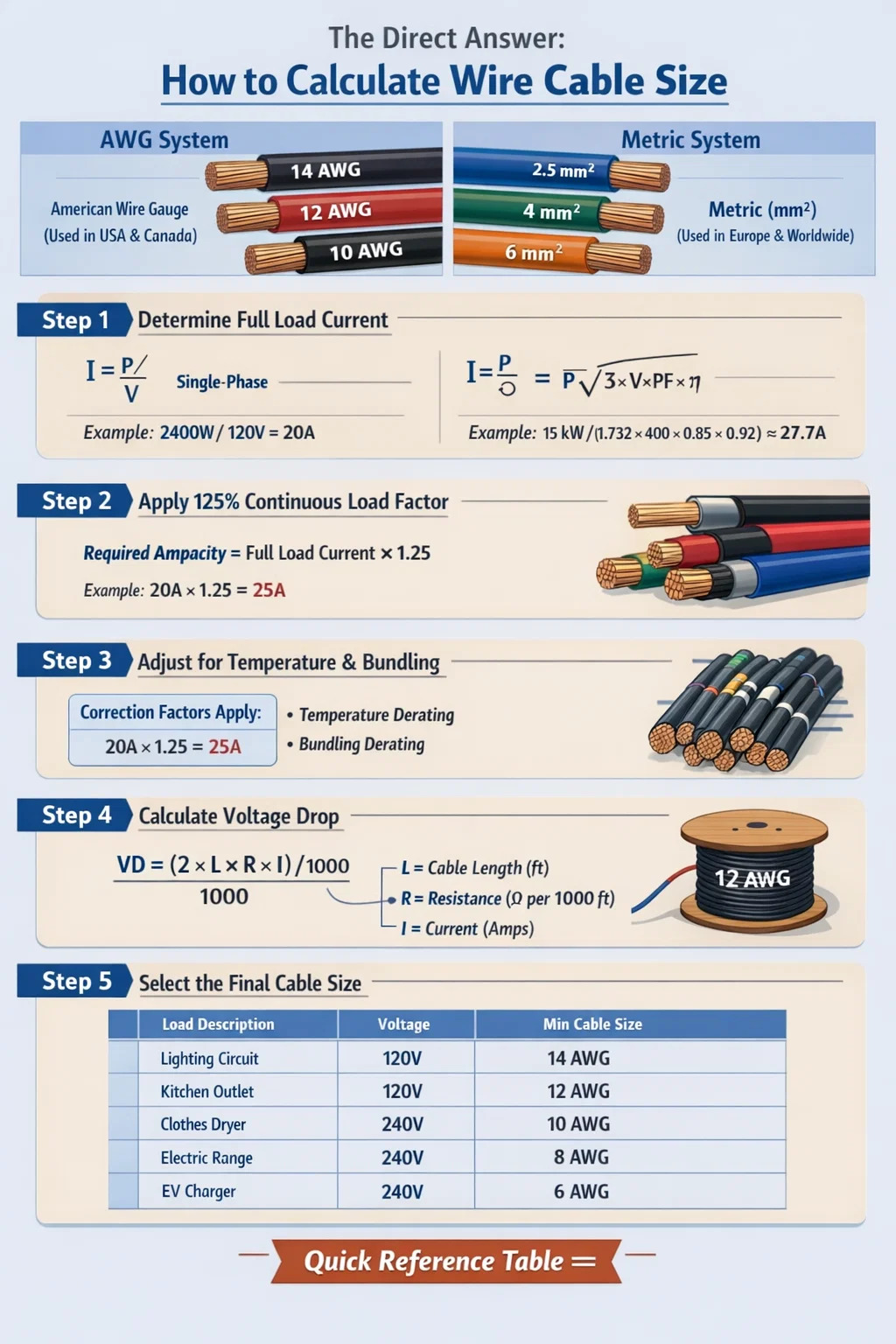

Suora vastaus: Johdinkaapelin koon laskeminen

Johdinkaapelin koon laskemiseksi sinun on määritettävä suurin virta (kapasiteetti), jonka kaapelin on kuljettava, ja sovellettava sitten jännitehäviön rajoja ja turvatekijöitä oikean johtimen poikkileikkauksen valitsemiseksi. Yleisimmin käytetty kaava perustuu Ohmin lakiin yhdistettynä National Electrical Code (NEC) tai IEC-standardeihin. Useimmissa vaihtovirtajärjestelmissä perussääntö on: valitse johdin, jonka virransiirtokapasiteetti ylittää 125 % jatkuvasta kuormitusvirrasta. Tasavirtapiireissä tai pidempiä kaapeliajoja varten jännitehäviölaskelmat ovat etusijalla.

Käytännössä, jos sinulla on 20 A jatkuva kuormitus 120 V AC piirissä, kerrot 20 A × 1,25 = 25 A vähimmäisampasiteetiltaan, mikä viittaa 12 AWG:n kuparijohtimeen standardien NEC-virtaustaulukoiden mukaisesti. Jänniteherkille laitteille pitkiä matkoja varten jännitehäviö on laskettava erikseen kaavalla: VD = (2 × L × R × I) / 1000 , jossa L on yksisuuntaisen kaapelin pituus jalkoina, R on resistanssi per 1 000 jalkaa ja I on kuormitusvirta ampeerina.

Tässä oppaassa käydään läpi jokainen laskentaprosessin vaihe, joka kattaa sekä AWG- että metriset (mm²) järjestelmät, erilaiset eristystyypit, asennusolosuhteet ja kaapelin rakenteen laadun – mukaan lukien kuinka lanka- ja kaapeliekstruuderi käsittelee eristekerroksen — vaikuttaa kaapelin lopulliseen sähköiseen suorituskykyyn ja turvallisuusluokitukseen.

Johtojen ja kaapelien mitoitusjärjestelmät: AWG vs. mm²

Ennen laskemista sinun on ymmärrettävä, mikä mittausjärjestelmä koskee aluettasi ja sovellustasi. Kaksi hallitsevaa standardia ovat American Wire Gauge (AWG) -järjestelmä ja metrinen poikkileikkauspinta-alajärjestelmä mitattuna neliömillimetreinä (mm²).

American Wire Gauge (AWG) -järjestelmä

AWG:tä käytetään pääasiassa Yhdysvalloissa ja Kanadassa. Intuitiivisesti pienempi AWG-luku tarkoittaa paksumpaa, suuremman kapasiteetin johdinta . Esimerkiksi 4 AWG:n kupari kuljettaa huomattavasti enemmän virtaa kuin 14 AWG. AWG-asteikko ulottuu 0000:sta (4/0) isommasta päästä 40 AWG:hen hienolangaisissa sovelluksissa. Yleiset asuin- ja kaupalliset johdotukset käyttävät 14 AWG:tä, 12 AWG:tä ja 10 AWG:tä haarapiireissä, kun taas syöttöjohtimissa voi olla 6 AWG, 4 AWG, 2 AWG tai suurempia.

Metrinen poikkileikkausjärjestelmä (mm²)

IEC-standardien mukaisesti Euroopassa, Aasiassa, Australiassa ja useimmissa osissa maailmaa käytetty mm²-järjestelmä kuvaa suoraan johtimen poikkipinta-alan. Yleisiä kokoja ovat 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm², 25 mm², 35 mm², 50 mm² ja enemmän. 2,5 mm²:n johdin vastaa suunnilleen 14 AWG:tä poikkileikkaukseltaan , vaikka tarkka kapasiteetti riippuu eristystyypistä ja asennustavasta.

Vaiheittainen menetelmä kaapelin koon laskemiseksi

Oikea kaapelin mitoitus noudattaa loogista järjestystä. Vaiheiden ohittaminen johtaa joko alimitoitettuihin kaapeleihin, jotka ylikuumenevat ja aiheuttavat palovaaran, tai ylimitoitettuihin kaapeleihin, jotka tuhlaavat materiaalia ja lisäävät asennuskustannuksia tarpeettomasti.

Vaihe 1: Määritä täysi kuormitusvirta

Jokaisen kaapelin mitoituslaskelman lähtökohtana on liitetyn laitteen täyden kuormitusvirran (FLC) tunnistaminen. Resistiivisille kuormille, kuten lämmittimille, tämä on yksinkertaista: käytä P = V × I, joka on järjestetty uudelleen muotoon I = P / V. 2 400 W:n tilalämmittimelle 120 V piirissä I = 2 400 / 120 = 20 ampeeria .

Kolmivaiheisten moottorien kuormituksille kaava on: I = P / (√3 × V × PF × η), missä PF on tehokerroin ja η on hyötysuhde. 15 kW:n moottori 400 V:lla ja PF = 0,85 ja η = 0,92 antaa tulokseksi I = 15 000 / (1,732 × 400 × 0,85 × 0,92) ≈ 27,7A . Käytä aina nimikilven tietoja laskettujen arvioiden sijaan, kun ne ovat saatavilla.

Vaihe 2: Käytä jatkuvan kuormituksen kerrointa

Kuormille, jotka toimivat yhtäjaksoisesti vähintään 3 tuntia, NEC § 210.19 edellyttää johtimen mitoitusta 125 % jatkuvasta kuormitusvirrasta . Jos kuormasi kuluttaa jatkuvasti 20 A, johtimen vähimmäisampaasin on oltava 20 × 1,25 = 25 A. Tämä lämpöturvamarginaali vastaa lämmön kertymistä eristykseen jatkuvan toiminnan aikana. IEC-standardit käyttävät samanlaista lähestymistapaa korjauskertoimien avulla, joita sovelletaan perusampacity-arvoihin.

Vaihe 3: Käytä lämpötilan ja niputuksen korjauskertoimia

Kaapelit, jotka on asennettu korkean lämpötilan ympäristöihin tai ryhmitelty muiden kaapeleiden kanssa, on vähennettävä. NEC-taulukko 310.15(B)(1) sisältää lämpötilan korjauskertoimet. Kun ympäristön lämpötila on 40 °C normaalin 30 °C:n perusarvon sijaan, 75 °C:n nimellisjohdinta on vähennettävä kertoimella 0.88 . Tämä tarkoittaa, että 30 °C:n 25 A:n johdin kuljettaa vain 22 A:ta turvallisesti 40 °C:n ympäristön lämpötilassa.

Niputuksen korjaus on yhtä tärkeä. Kun 4–6 virtaa johtavaa johdinta jakaa putkijohdon, käytä kerrointa 0,80. Käytä 7–9 johtimille 0,70. 10–20 yhteen niputetulla johtimella kerroin putoaa arvoon 0,50. Niputuskertoimien soveltamatta jättäminen on yksi yleisimmistä kaupallisten kaapelihyllyjen ylikuumenemisen syistä.

Vaihe 4: Laske jännitehäviö

Jännitehäviörajat ovat tyypillisesti 3 % haarapiireissä ja 5 % yhteensä syöttö- ja haarapiireissä (NEC:n suosituksen mukaan, vaikka se ei ole kovakoodivaatimus kaikissa tapauksissa). Käytä tätä kaavaa yksivaiheisille AC- ja DC-piireille:

VD (voltit) = (2 × L × R × I) / 1000

Missä L = yksisuuntaisen kaapelin pituus jalkoina, R = vastus ohmeina 1 000 jalkaa kohti (johtimien resistanssitaulukoista) ja I = kuormitusvirta ampeerina. Kerroin 2 ottaa huomioon sekä lähtevät että paluujohtimet.

Esimerkki: 120 V piiri, 100 jalkaa yksisuuntainen, kuljettaa 15 A - 14 AWG kuparia (R = 3,14 Ω/1 000 jalkaa): VD = (2 × 100 × 3,14 × 15) / 1 000 = 9,42 volttia , mikä on 7,85 % – selvästi yli 3 %:n rajan. Päivitys 10 AWG:hen (R = 1,24 Ω/1 000 jalkaa) pienentää tämän 3,72 V:iin eli 3,1 prosenttiin, mikä on marginaalista mutta hyväksyttävää ei-herkille kuormille. Tarkkuuslaitteiden osalta siirtyminen 8 AWG:hen nostaisi sen 1,8 prosenttiin.

Kolmivaiheisissa järjestelmissä kaava muuttuu seuraavasti: VD = (√3 × L × R × I) / 1000 , korvaa kertoimen 2 arvolla 1,732, koska vaihegeometria vähentää tehollista silmukan vastusta.

Vaihe 5: Valitse lopullinen kaapelin koko

Kun on laskettu tarvittava ampaasiteetti (kaikki korjauskertoimet) ja vähimmäisjohtimen koko, joka tarvitaan jännitehäviörajojen täyttämiseen, valitse kumpi koko on suurempi . Tämä on hallitseva kaapelin koko. Pyöristä aina ylöspäin seuraavaan saatavilla olevaan vakiojohdinkokoon – älä koskaan alaspäin.

Eristystyypin rooli kaapelin tehossa

Johtimen ympärillä oleva eristemateriaali määrää suoraan, kuinka paljon lämpöä kaapeli kestää turvallisesti, mikä puolestaan määrittää kapasiteettiluokituksen. Tässä on valmistusprosessi - erityisesti sen suorituskyky lanka- ja kaapeliekstruuderi — vaikuttaa suoraan valmiin tuotteen sähköisiin ja lämpöominaisuuksiin.

Yleisiä eristyslämpötilaluokkia ja niiden NEC-merkintöjä ovat:

• 60 °C (140°F) — Tyyppi TW, käytetään vanhemmissa asuinrakennuksissa. Pienempi kapasiteetti, ei sovellu suuren kuormituksen piiriin.
• 75°C (167°F) — Tyypit THW, THWN. Yleisin kaupallinen ja teollinen eristys. Tämä on standardipylväs, jota käytetään NEC-taulukossa 310.15 johtimien mitoituksessa useimmissa uusissa asennuksissa.
• 90 °C (194°F) — Tyypit THHN, XHHW-2, RHH. Suurempi peruskapasiteetti, mutta NEC rajoittaa päätteen usein 75 °C:seen, ellei laitteita ole erityisesti luokiteltu 90 °C:n päätteisiin. Voidaan käyttää täydellä 90°C lämpötilalla vapaassa ilmassa tai kun päätelaitteet on luokiteltu vastaavasti.
• 150°C ja yli — Erikoiskaapelit, joissa käytetään silikonikumia, PTFE:tä (teflon) tai mineraalieristystä (MI-kaapeli). Käytetään uuneissa, teollisuusuuneissa ja korkean lämpötilan prosessilaitteissa.

Eristeen paksuuden tasaisuus on kriittinen. A lanka- ja kaapeliekstruuderi Nykyaikaisessa valmistuslinjassa käytetään tarkkaa suulakegeometriaa, sulatuslämpötilan säätöä ja linjan nopeuden säätöä tasaisen seinämän paksuuden ylläpitämiseksi johtimen ympärillä. Epäjohdonmukainen eristys – joissain kohdissa ohuempi – luo paikallisia kuumia pisteitä, jotka vähentävät tehokasta lämpöluokitusta, vaikka keskimääräinen paksuus olisi määritelmien mukainen. Kiinan, Euroopan ja Pohjois-Amerikan valmistajien kehittyneet suulakepuristimet käyttävät nyt lasermittausjärjestelmiä ja automaattista epäkeskisyyden korjausta saavuttaakseen seinämän paksuustoleransseja ±5 %:n sisällä tai tiukemmin.

Kupari vs. alumiinijohtimet: kokoerot

Alumiinijohtimia käytetään yleisesti huoltokaapeleissa, syöttöjohdoissa ja sähkönjakelussa. Ne ovat kevyempiä ja halvempia kuin kupari, mutta alumiinilla on vain noin 61 % kuparin johtavuudesta , mikä tarkoittaa, että tarvitset suuremman poikkileikkauksen kuljettaaksesi samaa virtaa.

Käytännön sääntönä: vastaamaan kuparijohtimen ampasiteettia alumiini vaatii noin kaksi AWG kokoa suurempi . Kun 6 AWG kuparia kuljettaa 65 A (75 °C:ssa), tarvitset 4 AWG alumiinia kuljettamaan samaa virtaa. Metrisessä mitoituksessa 16 mm²:n alumiinijohdin vastaa suunnilleen 10 mm²:n kuparijohdinta.

Alumiini myös laajenee ja kutistuu enemmän kuin kupari lämpötilasyklien aikana, mikä voi aiheuttaa liitoksen löystymistä ajan myötä. Kaikissa alumiinijohtimien päätteissä on käytettävä AL/CU-luokiteltuja liittimiä, ja liitoksissa ja liitoksissa tarvitaan antioksidanttiyhdistettä estämään hapettumisen kertymistä, mikä lisää vastusta. Nämä ovat koodivaatimuksia useimmilla lainkäyttöalueilla, eivät valinnaisia ​​käytäntöjä.

Valmistuksen kannalta eristeen ekstruusio alumiinijohtimien päälle vaatii huolellista linjan nopeuden ja yhdisteen lämpötilan valvontaa lanka- ja kaapeliekstruuderi . Alumiinin pintakemia eroaa kuparista, ja jotkut eristeyhdisteet tarttuvat eri tavalla. Laadukkaat kaapelivalmistajat suorittavat tartuntatestejä varmistaakseen, että eristys kiinnittyy kunnolla eivätkä irtoa johtimesta taipumisen tai lämpösyklin aikana.

Kaapelin mitoitus moottoripiireille

Moottoripiirit noudattavat erilaisia sääntöjä kuin yleiset haarapiirit, koska moottorit käyttävät erittäin suurta käynnistysvirtaa käynnistyksen yhteydessä – tyypillisesti 6–8 kertaa täyskuormitusvirta 0,5–2 sekunnin ajan. Itse kaapelia ei tarvitse mitoittaa tälle syöttövirralle (ylivirtasuoja hoitaa sen), mutta johdin on mitoitettava NEC:n artiklan 430 sääntöjen mukaan standardien kapasiteettitaulukoiden sijaan.

Yhdelle moottorille NEC 430.22 edellyttää, että haarapiirin johtimen koko on oltava vähintään 125 % moottorin täyden kuormitusvirrasta (FLC) kuten on lueteltu NEC-taulukoissa 430.247–430.250 (ei tyyppikilven arvoa, ellei tyyppikilpi ole pienempi kuin taulukon arvo). 5 hevosvoiman, 230 V:n yksivaihemoottorin osalta taulukossa 430.248 FLC on 28 A. Johtimen tulee tällöin käsitellä vähintään 28 × 1,25 = 35 A, osoittaen 8 AWG kuparia.

Taajuusmuuttajasovelluksissa (VFD) on otettava huomioon lisänäkökohdat. VFD:t tuottavat harmonisia virtoja, jotka tuottavat ylimääräistä lämpöä johtimiin. Monet insinöörit lisäävät 10–15 % lisämarginaalin normaalin 125 %:n lisäksi mitoittaessaan kaapeleita VFD-käyttöisille moottoreille. Suojattua kaapelia tarvitaan tyypillisesti myös VFD-lähdön ja moottorin väliin, jotta se ei sisällä suurtaajuista kohinaa ja ehkäisee yhteismuotoisten virtojen aiheuttamia laakerivaurioita.

Jännitehäviön laskenta Syväsukellus: Pitkä kaapeli kulkee

Yli 50 jalan (noin 15 metrin) kaapeleiden kohdalla jännitehäviö tulee usein hallitsevaksi mitoitustekijäksi – ei kapasiteetti. Tämä pätee erityisesti aurinkosähköjärjestelmiin (PV), maatalouslaitoksiin, ulkovalaistukseen ja teollisuuslaitoksiin, joiden laitteet sijaitsevat kaukana pääjakokeskuksesta.

Vaaditun johtimen poikkileikkauksen laskeminen jännitehäviön perusteella

Voit järjestää jännitehäviön kaavan uudelleen laskeaksesi suoraan tarvittavan johtimen poikkileikkauksen. Kuparille yksivaiheisessa järjestelmässä:

A (mm²) = (2 × L × I × ρ) / VD_max

Missä A on vaadittu poikkipinta-ala mm², L on yksisuuntaisen kaapelin pituus metreinä, I on kuormitusvirta ampeerina, ρ (rho) on kuparin ominaisvastus = 0,0172 Ω·mm²/m (tai 0,0282 alumiinille) ja VD_max on suurin sallittu jännitehäviö voltteina.

Esimerkki: Pumppu käyttää 30A 230V jännitteellä, joka sijaitsee 120 metrin päässä jakokeskuksesta. Suurin sallittu jännitehäviö = 3 % × 230 V = 6,9 V.

A = (2 × 120 × 30 × 0,0172) / 6,9 = 123,84 / 6,9 = 17,95 mm² . Pyöristä ylöspäin seuraavaan vakiokokoon: 25 mm² kuparijohdin.

Jos sama pumppu olisi sijainnut vain 30 metrin päässä, laskelma antaa 4,49 mm², pyöristettynä 6 mm²:iin, mikä on huomattavasti pienempi ja halvempi. Alimitoituksen kustannukset pitkällä aikavälillä johtuvat energiahukkaa ja laitteiden suorituskyvyn heikkenemisestä, ei pelkästään ylikuumenemisesta.

Jännitteen pudotus aurinkoenergian tasavirtajärjestelmissä

Aurinkoenergiaasennuksissa DC-kaapelin mitoitus on kriittinen järjestelmän tehokkuuden kannalta. NEC:n artikla 690 suosittelee jännitehäviön rajoittamista PV-lähdepiireissä 2% tai vähemmän maksimaalisen energiasadon saavuttamiseksi. 2 %:n pudotus 600 V:n lankajärjestelmässä mahdollistaa vain 12 V:n pudotuksen kaapelin läpi. Kun merkkijonovirta on 9A ja 50 metrin matka (yksisuuntainen), vaadittu johtimen poikkipinta-ala olisi A = (2 × 50 × 9 × 0,0172) / 12 = 1,29 mm², mikä osoittaa vähintään 2,5 mm²:n PV-mitoitettuun kaapeliin (USE-2 tai PV Wire Yhdysvalloissa).

Miten kaapelin rakentamisen laatu vaikuttaa kokolaskelmiin

Johdinkaapelin mitoituslaskelmissa oletetaan, että kaapeli täyttää nimellisvaatimukset. Tämä tarkoittaa, että johtimella on oikea poikkileikkauspinta-ala, eristyksen paksuus ja dielektriset ominaisuudet ovat oikeat ja resistanssi pituusyksikköä kohti vastaa julkaistuja arvoja. Käytännössä kaapelien laatu vaihtelee huomattavasti eri valmistajien välillä, ja tämä vaihtelu vaikuttaa suoraan siihen, pitävätkö laskelmasi paikkansa.

Johtimen täyttösuhde ja kiertymä

Säikeiset johtimet koostuvat useista pienemmistä yhteen kierretyistä johtimista. Täyttösuhde – metallin todellisuudessa käyttämä prosenttiosuus nimellispoikkileikkauksesta – vaikuttaa vastukseen. Huonosti tiivistetyn 2,5 mm²:n säikeisen johtimen todellinen metallin poikkileikkaus voi olla vain 2,3 mm², mikä lisää vastusta noin 8–9 % spesifikaatioon verrattuna. Tämä vaikuttaa suoraan sekä jännitehäviöön että lämpösuorituskykyyn. Ensiluokkaiset kaapelivalmistajat mittaavat johtimien resistanssin IEC 60228:n tai ASTM B8:n mukaan varmistaakseen vaatimustenmukaisuuden.

Eristeen paksuus ja ekstruusioprosessi

Eristyskerros levitetään a lanka- ja kaapeliekstruuderi — kone, joka sulattaa polymeeriyhdistettä (PVC, XLPE, LSZH tai muut materiaalit) ja pakottaa sen liikkuvan johtimen ympärillä olevan tarkkuussuuttimen läpi. Tämän ekstruusioprosessin laatu määrittää eristeen paksuuden tasaisuuden, pinnan viimeistelyn ja tartunnan johtimeen tai sisävaippaan.

Johtavien valmistajien käyttämät nykyaikaiset lanka- ja kaapeliekstruuderijärjestelmät sisältävät:

• Suljetun silmukan epäkeskisyyssäätö : Laser- tai kapasitiiviset anturit mittaavat eristyksen samankeskisyyttä reaaliajassa ja säätävät automaattisesti muotin asentoa, jotta se korjaa epäkeskopinnoitteen.
• Sulapaineen ja lämpötilan valvonta : Varmistaa tasaisen yhdisteen viskositeetin suuttimen läpi, estäen ohuita pisteitä, jotka johtuvat lämpötilan vaihtelusta suulakepuristimen tynnyrissä.
• Spark-testaajan integrointi : Korkeajännitteiset kipinätesterit skannaavat 100 % tuotetusta kaapelista linjassa havaitakseen neulanreiät tai ohuet kohdat eristyksessä ennen kaapelin kelaamista.
• Halkaisijan mittausjärjestelmät : Lasermikrometrit mittaavat ulkohalkaisijaa jatkuvasti ja syöttävät tietoja takaisin ohjatakseen linjan nopeutta ja suulakepuristimen tehoa määritetyn halkaisijatoleranssin ylläpitämiseksi.

Kun ostat kaapelia kriittisiin sovelluksiin – teollisuuskoneet, rakennusjohdot, maanalaiset syöttöjohdot – varmista aina, että kaapeli täyttää asiaankuuluvien standardien mukaan testatut UL-, CSA- tai IEC-sertifikaatit. Kolmannen osapuolen testaama ja luetteloitu kaapeli takaa, että lanka- ja kaapeliekstruuderiprosessissa käytetty eristys täyttää vähimmäispaksuus-, dielektrisyys- ja lämpötilankestävyysvaatimukset.

XLPE vs. PVC Insulation Performance

Silloitettu polyeteeni (XLPE) -eriste valmistetaan erikoistuneen lanka- ja kaapeliekstruuderiprosessin avulla, joka sisältää vulkanointivaiheen (silloittaminen) joko höyrykovetuksen, kuivatyppikovetuksen (CCV-linja) tai silaanikosteuskovetuksen kautta. Silloittaminen luo kolmiulotteisen polymeeriverkoston, joka antaa XLPE:n huomattavasti parempi lämpöteho kuin PVC : XLPE-eristetyt tehokaapelit on mitoitettu 90 °C:seen jatkuvasti, 130 °C:seen hätäylikuormituksen aikana ja 250 °C:seen oikosulkuolosuhteissa. PVC:n huippulämpötila on 70 °C vakiolaatuilla.

Keskijännitteisille kaapeleille (1kV–35kV) kolminkertaisella pursotuslangalla ja kaapeliekstruuderilinjalla valmistettu XLPE-eristys – jossa puolijohtava sisäsuoja, XLPE-eristys ja puolijohtava ulkosuoja yhdellä kierrolla – on alan standardi. Tämä yksivaiheinen lähestymistapa eliminoi kerrosten välisen rajapintakontaminaation, joka on kriittinen tekijä korkeajännitteisen dielektrisen eheyden kannalta.

Käytännön johdon kaapelikokoesimerkkejä sovelluksen mukaan

Teoria tulee selvemmäksi konkreettisilla sovellusesimerkeillä eri asennustyypeissä. Seuraavat työskennellyt esimerkit kattavat yleisimmät skenaariot asuin-, liike- ja teollisuusympäristöissä.

Asuin keittiön piiri (120V, 20A)

NEC 210.11(C)(1) vaatii vähintään kaksi 20A pientä laitepiiriä keittiötiloissa. Kaapeli: 12 AWG / 2 kuparia, tyyppi NM-B (Romex), 20A katkaisija. Paneelista lähtevä kaapeli on tyypillisesti 30–60 jalkaa omakotitalossa. Jännitteen pudotus 20 A:lla 60 jalan yli: VD = (2 × 60 × 1,98 × 20) / 1 000 = 4,75 V, mikä on 3,96 % . Hyväksytään useimpiin keittiökonekuormiin. Jos haluat tehdä konservatiivisemman asennuksen tai jos ajomatka on yli 80 jalkaa, päivitä 10 AWG:hen.

Sähköauton latausasema (240 V, 48 A jatkuva)

Tason 2 EV-laturi 11,5 kW:lla kuluttaa 48 A 240 V:lla. Jatkuvana kuormana: 48A × 1,25 = 60A:n vähimmäisvirtauskyky. Valitse 6 AWG kupari THWN-2 putkeen. 50 metrin matkalla paneelista autotalliin jännitehäviö = (2 × 50 × 0,491 × 48) / 1 000 = 2,36 V = 0,98 % - hyvin rajoissa. 6 AWG:n koko määräytyy ampaasiteettiin, ei jännitehäviöön tässä tapauksessa.

Teollinen kuljetinmoottori (400 V, 3-vaiheinen, 22 kW)

FLC = 22 000 / (1,732 × 400 × 0,87 × 0,92) = 39,7 A. Käytä 125 %:n moottoritekijää: 39,7 × 1,25 = 49,6 A. Valitse 10 mm² kuparijohdin (nimellinen 52A kolminapaisessa kaapelissa IEC 60364:n mukaan). Kaapelin pituus on 85 metriä MCC:stä moottoriin. Jännitehäviö = (1,732 × 85 × 39,7 × 1,83 Ω/km × 0,001) / 1 = 10,7 V = 2,68 % – 3 %:n rajoissa. 10 mm²:n valinnan vahvistavat sekä kapasiteetti- että jännitehäviövaatimukset.

Maanalainen syöttölaite (240 V, 100 A, 150 jalkaa)

100 A:n alipaneelin syöttölaite, joka käyttää alumiinijohtimia aikataulun 40 PVC-putkessa, joka on haudattu 24 tuumaan. Vaadittu kapasiteetti: 100A. Alumiinijohdin 1/0 AWG on mitoitettu 120A 75 °C:n lämpötilassa – täyttää tehon. Jännitehäviön tarkistus: 1/0 AWG alumiini R = 0,327 Ω/1 000 jalkaa VD = (2 × 150 × 0,327 × 100) / 1 000 = 9,81 V = 4,09 % . Ylittää suositellun 3 %. Päivitä 2/0 AWG-alumiiniin (R = 0,259 Ω/1 000 jalkaa): VD = 7,77 V = 3,24 % – edelleen marginaalinen. Käytä 3/0 AWG alumiinia (R = 0,205 Ω/1 000 jalkaa): VD = 6,15 V = 2,56 % — hyväksyttävä.

Oikosulku- ja vikavirtanäkökohdat kaapelin mitoituksessa

Keski- ja suurjännitekaapeleissa sekä teollisuuspienjännitekaapeleissa suurten muuntajien lähellä johtimen tulee myös olla mitoitettu kestämään vikavirran lämpöenergiaa sen ajan, joka kestää suojalaitteelta vian poistamiseen. Tätä kutsutaan oikosulku lämmönkestävyys tarkista.

Kaava on: A (mm²) = (I_sc × √t) / K , jossa I_sc on mahdollinen oikosulkuvirta ampeereina, t on vian poiston aika sekunteina ja K on materiaalivakio (K = 115 PVC-eristetyille kuparijohtimille alkaen 30 °C:sta; K = 135 XLPE-eristetylle kuparille).

Esimerkki: Kaapeli syöttää paneelia 25 kA:n mahdollisella oikosulkuvirralla, ja ylävirran katkaisija tyhjenee 0,2 sekunnissa. A_min = (25 000 × √0,2) / 115 = (25 000 × 0,447) / 115 = 97,2 mm² . Tämä vaatii vähintään 120 mm² kuparijohtimen — kuormitusvirrasta riippumatta. Suurten teollisuusmuuntajien tai pääkytkintaulujen lähellä oikosulkumitoitus ohjaa usein kaapelin valintaa.

Yleisiä virheitä kaapelin koon laskennassa

Laskentamenetelmän ymmärtäminen on vain puoli voittoa. Käytännön virheet kentällä johtavat ala- tai ylimittaisiin kaapeleihin, vaikka insinööri soveltaisi kaavoja oikein.

• Nimikilven virran käyttäminen NEC-taulukon FLC sijaan moottoreille: NEC 430.22 vaatii erityisesti NEC-taulukon arvon, ei tyyppikilven, käyttöä, ellei nimikilpi ole pienempi. Tehokkaamman moottorin pienemmän tyyppikilven virran käyttäminen ja kaapelin alimitoitus on koodirikkomus.
• Unohdat soveltaa niputuksen vähennystä: Kuuden THHN-johtimen asentaminen yhteen putkeen ja kunkin mitoittaminen yksittäisen virranvoimakkuuden mukaan on hyvin yleinen virhe. Kiinnityskerroin 0,80 vähentää niiden tehollista ampaa- siteettia, mikä vaatii suurempia johtimia.
• Ei oteta huomioon tulevaa kuormituksen kasvua: Piiri, jonka johtimen ampaasiteetti on 95 %, ei jätä tilaa lisälaitteille. Alan paras käytäntö on mitoittaa kaapelit enintään 80 prosenttiin nimelliskapasiteetista normaaleissa käyttöolosuhteissa.
• AWG- ja metriarvojen sekoittaminen samassa kaavassa: AWG-resistanssiarvojen (Ω/1 000 jalkaa) käyttö metristen pituuksien (metreinä) kanssa ilman muuntamista tuottaa villisti vääriä tuloksia. Vahvista yksiköt aina ennen laskemista.
• Ympäristön lämpötilan huomioimatta jättäminen: Kaapeli, joka on asennettu ullakkotilaan, jonka ympäristölämpötila on 50 °C normaalin 30 °C:n peruslämpötilan sijaan, vaatii merkittävää vähennystä. 12 AWG THHN, mitoitettu 30A 30 °C:ssa, voi kuljettaa vain 23A 50 °C:n ympäristön lämpötilassa – vähennys on 23 %.
• Epästandardin kaapelin ostaminen: Vahvistamattomien valmistajien kaapelin todelliset johtimien poikkipinnat voivat olla 10–15 % nimellisarvoa pienemmät johtuen langanveto- ja suulakepuristusprosessien huonosta hallinnasta. Osta aina UL-listattu tai IEC-sertifioitu kaapeli jäljitettävistä lähteistä.

Pikaopas: Kaapelikoon valinnan yhteenveto

Seuraavassa taulukossa on yhteenveto yleisistä kuormitusskenaarioista ja niiden vaatimista kaapelikooista tyypillisissä olosuhteissa (kuparijohdin, 75 °C eristys, 30 °C ympäristö, yksi piiri putkessa, enintään 50 jalkaa).
