Kuinka syviä kaapelijohdot ovat? Installation Depth Guide

Suora vastaus: Kuinka syvälle kaapelijohdot on haudattu?

Kaapelijohdot on haudattu syvyyksiin, jotka vaihtelevat 6 tuumaa (15 cm) - 36 tuumaa (91 cm) riippuen kaapelin tyypistä, sovelluksesta, jännitetasosta ja paikallisista vaatimuksista. Asuinympäristöissä pienjännitteiset maisemajohdotukset voivat olla vain 6 tuumaa tason alapuolella, kun taas korkeajännitteiset siirtojohdot voidaan asentaa 36 tuumaa tai syvemmälle. Yhdysvaltain National Electrical Code (NEC) määrittelee hautaussyvyydet, jotka vaihtelevat merkittävästi kaapelityypin ja asennusympäristön mukaan.

Näiden syvyyksien ymmärtäminen ei ole vain vaatimustenmukaisuuskysymys – se vaikuttaa suoraan turvallisuuteen, kestävyyteen ja kaapelin suorituskykyyn pitkällä aikavälillä. Kaapelit valmistetaan tarkasti lanka- ja kaapeliekstruuderi Ne on suunniteltu erityisillä eristyspaksuuksilla ja vaippamateriaaleilla, jotka on suunniteltu kestämään maanalaisen asennuksen mekaanisia ja ympäristörasituksia näillä määrätyillä syvyyksillä.

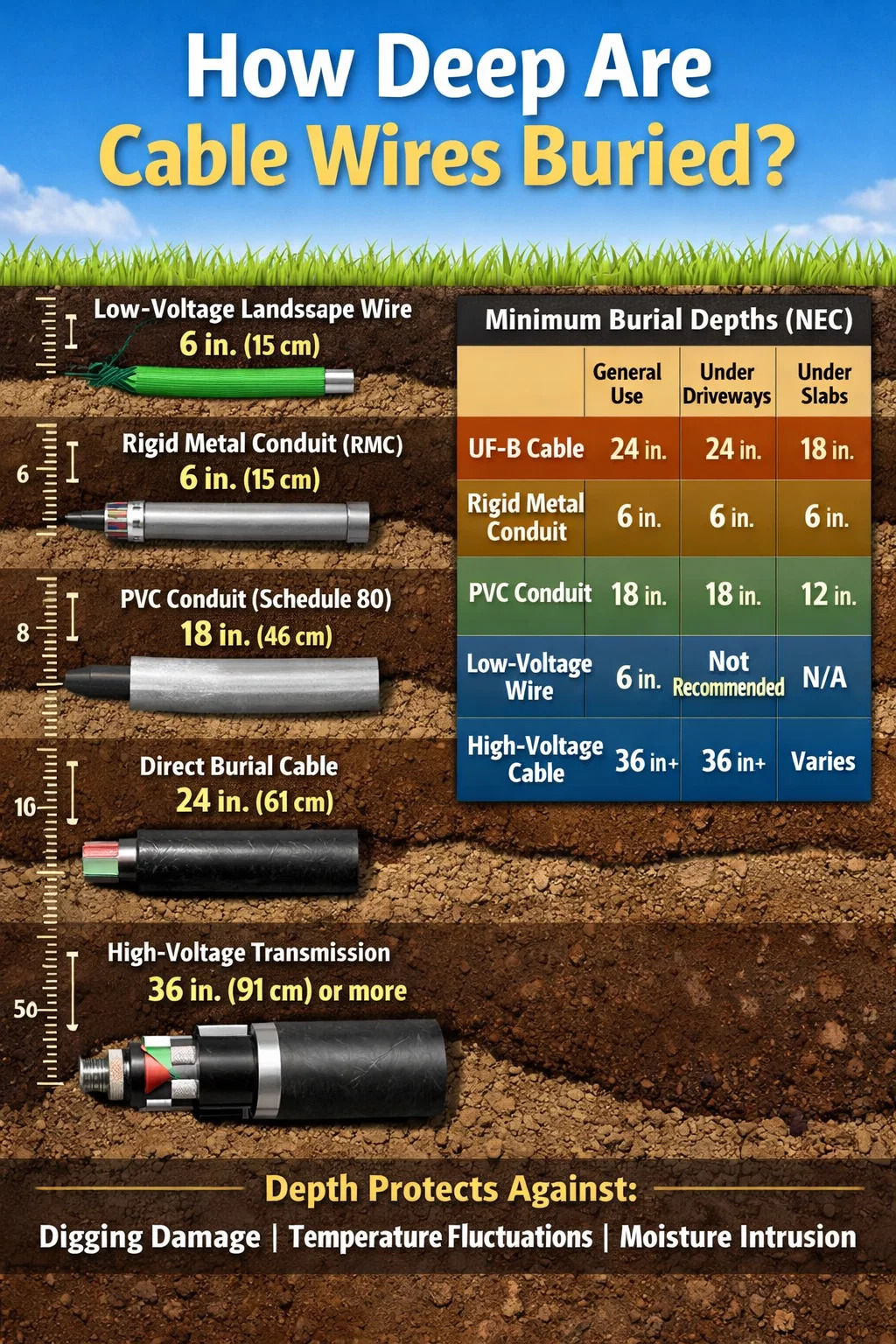

Alla on lyhyt yhteenveto tavallisista vähimmäishautaussyvyydestä NEC-taulukon 300.5 mukaan:

Miksi hautaussyvyydellä on enemmän merkitystä kuin useimmat ihmiset ajattelevat

Hautaussyvyys ei ole koodinkirjoittajien keksimä mielivaltainen sääntö. Se on olemassa, koska kaapelit kohtaavat monimutkaisen joukon fyysisiä uhkia, kun ne on sijoitettu maan alle. Pinta-aktiviteetit – jalankulku, ajoneuvot, puutarhatyökalut, pakastus-sulatusjaksot, eläinten kaivaminen – synnyttävät kaikki mekaanisia voimia, jotka heikkenevät syvyyden myötä. 6 tuumaa nurmikon pinnan alapuolella oleva kaapeli on vakavassa vaarassa tavallisen puutarhalapion takia. Sama 24 tuuman kaapeli on hyvin suojattu.

Mekaanisten vaurioiden lisäksi myös syvyys hallitsee lämpöstabiilisuus . Maaperän lämpötila vaihtelee voimakkaasti lähellä pintaa. Monissa Pohjois-Amerikan ilmastoissa maaperän ylin 12 tuumaa voi vaihdella pakkasen alapuolelta yli 30 °C (86 °F) talven ja kesän välillä. Nämä äärimmäiset lämpötilat saavat kaapelin eristys- ja vaippamateriaalit laajenemaan, kutistumaan ja lopulta halkeilemaan tai kovettumaan, jos niitä ei ole luokiteltu tällaisiin olosuhteisiin. Kaapelit ovat modernin valmistamia lanka- ja kaapeliekstruuderi Käytä silloitettua polyeteeniä (XLPE) tai erikoistuneita PVC-yhdisteitä, jotka kestävät lämpöhajoamista, mutta myös nämä materiaalit hyötyvät puskuroidusta lämpötilaympäristöstä, jonka suurempi hautaussyvyys tarjoaa.

Kosteus on toinen kriittinen tekijä. Matalissa syvyyksissä kaapelit ovat alttiina tunkeutuvalle pintavedelle, kastelulle ja kerääntymiselle. Vaikka suoraan haudatut kaapelit ovat vedenpitäviä, vuosien mittainen toistuva märkä-kuiva-pyöräily heikentää edelleen liittimiä, päätteitä ja tiivistämättömiä osia. Sähkölaitokset ja urakoitsijat, jotka asentavat infrastruktuurikaapeleita 30–36 tuuman pituisiin kohteisiin, raportoivat huomattavasti vähemmän kosteudesta johtuvia vikoja kuin asuinrakennukset minimisyvyydellä.

Maakaapeleiden tyypit ja niiden erityiset syvyysvaatimukset

Kaikkia kaapeleita ei ole luotu samanarvoisina, ja rakenteelliset erot johtuvat suoraan siitä, miten ne on valmistettu erilaisilla lanka- ja kaapeliekstruuderi konfiguraatiot — muuntaa suoraan erilaisiksi syvyysvaatimuksiksi ja hautaussopivuudeksi.

UF-B (maanalainen syöttölaite) -kaapeli

UF-B-kaapeli on yleisin asuinrakentamisessa käytetty suorahautauskaapeli Yhdysvalloissa. Merkintä "B" osoittaa, että se soveltuu maanalaiseen hautaamiseen ilman putkia. Sen johtimet on eristetty erikseen, minkä jälkeen koko kokoonpano on koteloitu kiinteään termoplastiseen vaippaan, joka kestää kosteutta, sieniä ja korroosiota. NEC edellyttää, että UF-B on haudattava vähintään 24 tuumaa ajettaessa ilman johtoa. Tämä syvyys tarjoaa riittävän suojan tavanomaista kaivutoimintaa ja pintakuormia vastaan.

Tyypillisiä käyttökohteita ovat ulkopistorasian piirit, autotallin alipaneelit, ulkorakennusten syötteet ja puutarhavalaistus korkeammilla jännitteillä. 12/2 UF-B-kaapeli, joka syöttää 20 ampeerin ulkopiirin erilliseen autotalliin, on haudattava 24 tuumaa koko matkan ajaksi – myös maisemoinnin, polkujen tai ruohon alle.

THWN/THHN Johdin putkessa

THWN ja THHN ovat yksittäisiä johtimia, jotka on tarkoitettu käytettäviksi putken sisällä – niitä ei ole tarkoitettu pelkästään hautaamiseen suoraan. Kuitenkin, kun se on asennettu jäykkä metalliputki (RMC) , NEC sallii vain hautaussyvyyden 6 tuumaa . Tämä johtuu siitä, että putki itsessään tarjoaa mekaanisen suojan, jonka syvyys muuten tarjoaisi. RMC 6 tuuman kaivannossa kestää paljon paremmin lapion iskua kuin paljas kaapeli 24 tuumassa.

Sarjan 80 PVC-putki tarjoaa keskitien – iskunkestävämpi kuin Schedule 40, se vaatii vähintään 18 tuuman hautaamisen. Aikataulun 40 PVC-putki, yleisin saatavilla oleva tyyppi, on haudattava 18 tuuman syvyyteen yleiskäytössä ja 12 tuuman syvyyteen betonin alle.

Pienjännitteiset maisema- ja kastelukaapelit

Alle 30 voltin kaapelit, kuten puutarhapolun valaistukseen, maisemakaiuttimiin ja tippakasteluohjaimiin käytettävät kaapelit, saa upottaa juuri 6 tuumaa . Logiikka tässä on, että matala jännite aiheuttaa minimaalisen iskunvaaran. Silti 6 tuumaa tuskin riittää useimpien puutarhatyökalujen pakoon. Monet ammattimaiset maisemansuunnittelijat hautaavat pienjännitekaapelin 8–10 tuumaan käytännöllisen turvamarginaalin vuoksi, erityisesti viljelyalueilla.

Tietoliikenne- ja datakaapelit

Haudatut puhelin-, valokuitu- ja datakaapelit noudattavat omia standardejaan, jotka tyypillisesti asettavat asennusohjelma tai Telecommunications Industry Association (TIA). Kuituoptiset kaapelit on usein haudattu 18-36 tuumaa , jossa tarvitaan syvempää asennusta teiden ja ajoteiden alle. Nämä kaapelit valmistetaan käyttämällä pitkälle erikoistuneita lanka- ja kaapeliekstruuderijärjestelmiä, joissa käytetään useita puskurikerroksia, lujuusosia ja ulkovaipoja, jotka on optimoitu maakosketukselle ja jyrsijöiden kestävyydelle.

Korkeajännitteiset sähkönsiirtokaapelit

Maanalaisia siirtokaapeleita, joiden jännite on yli 2 000 volttia, säätelevät sähkötekniikan tekniset tiedot eikä kotitalouksien NEC. Tyypillinen hautaussyvyys vaihtelee 36 tuumaa - 60 tuumaa (91 - 152 cm) , ja joissakin kaupunkien kanavapankkiasennuksissa kanavapankin yläosa voi olla 30 tuumaa tason alapuolella, ja sisällä olevat kaapelit kulkevat vielä syvemmälle. Nämä kaapelit ovat monimutkaisimpia tuotteita, joita valmistetaan suurilla lanka- ja kaapeliekstruuderilinjoilla, ja niissä on XLPE-eristys, metallisuojaus, panssarointi ja monikerroksiset ulkovaipat.

Kuinka lanka- ja kaapeliekstruuderitekniikka määrittää maanalaisen kaapelin suorituskyvyn

Kaapelin kyky selviytyä millä tahansa hautaussyvyydellä riippuu lähes täysin siitä, miten se on valmistettu. A lanka- ja kaapeliekstruuderi on kaapelituotannon ydinkone – se sulattaa kestomuovi- tai kertamuoviyhdisteitä ja levittää ne tasaisesti johtimien päälle tarkasti säädetyissä lämpötila-, paine- ja nopeusolosuhteissa. Tämän prosessin laatu määrää eristeen paksuuden tasaisuuden, vaipan tarttuvuuden, ontelottoman poikkileikkauksen ja kestävyyden ympäristön stressitekijöitä vastaan.

Maanalaisten kaapelien tuotannossa käytetyt ekstruuderit

Eristysmateriaalista ja kaapelityypistä riippuen käytetään useita lanka- ja kaapeliekstruuderin luokkia:

• Yksiruuviset ekstruuderit — Yleisin kokoonpano PVC-, polyeteeni- tai TPE-vaippojen kiinnittämiseen kaapeleihin. Pyörivä ruuvi sulaa ja kuljettaa yhdistettä johtimessa olevan muotin läpi. Niitä käytetään UF-B-ulkovaippasovelluksessa, pienjännitteisessä maisemakaapelissa ja yleiskäyttöisessä johdotuksessa.
• Tandem- ja kolmipäiset ekstruuderilinjat — Käytetään monikerroksisessa kaapelirakenteessa, jossa eristys, puolijohtavat kerrokset ja ulkovaippa on levitettävä peräkkäin tai samanaikaisesti. Nämä ovat välttämättömiä keski- ja korkeajännitteisten maakaapeleiden tuotannossa, joissa kerrosten eheys vaikuttaa suoraan eristekykyyn.
• CV (jatkuva vulkanointi) linjat — Erikoistunut lanka- ja kaapeliekstruuderijärjestelmä, jota käytetään XLPE-eristetyissä kaapeleissa. Suulakepuristuksen jälkeen kaapeli kulkee typellä tai höyryllä täytetyn kuumennetun putken läpi, jossa silloittuminen tapahtuu. Tällä tavalla valmistettu XLPE kestää johtimien lämpötiloja aina 90 °C:seen asti ja oikosulkuolosuhteissa jopa 250 °C:seen – ominaisuudet, jotka ovat olennaisia ​​maapohjassa oleville siirtokaapeleille.
• Jatkuva vulkanointi (CCV) -linjat — Vaihtoehto, jossa kaapeli kulkee ajojohdon muotoisen putken läpi painovoiman avulla säilyttääkseen kaapelin geometrian silloittamisen aikana. Näitä käytetään vaativimpiin suurjännitekaapeleihin, mukaan lukien ne, jotka on haudattu vähintään 36 tuuman verkkoinfrastruktuuriin.

Eristysmateriaalit ja soveltuvuus hautaamiseen

Lanka- ja kaapeliekstruuderiin syötetty seos määrittää lopullisen kaapelin sopivuuden tiettyihin hautaussyvyyksiin ja ympäristöihin:

Lanka- ja kaapeliekstruuderin on säilytettävä erittäin tiukat seinämänpaksuuden toleranssit – tyypillisesti ±5 % tai parempi tehokaapeleille – koska epätasainen eristys luo paikallisia sähköjännityspisteitä, jotka voivat johtaa eristeiden rikkoutumiseen vuosia asennuksen jälkeen. Syvyyteen upotetuissa kaapeleissa tällaisten vikojen havaitseminen ja korjaaminen on kallista ja häiritsevää, joten valmistuksen laatu ekstruuderivaiheessa on tärkein yksittäinen tekijä pitkän aikavälin haudattujen kaapelien luotettavuudessa.

Alueelliset vaihtelut ja koodierot NEC:n ulkopuolella

NEC tarjoaa perustan hautaussyvyydelle Yhdysvalloissa, mutta se ei ole ainoa sovellettava standardi - eikä monissa tapauksissa edes tiukin. Paikalliset muutokset, valtion määräykset, käyttörajatoitusvaatimukset ja kansainväliset standardit voivat kaikki lisätä vaadittua hautaussyvyyttä NEC-minimimäärän yli.

Yhdysvaltain paikalliset muutokset

Monet lainkäyttöalueet hyväksyvät NEC:n paikallisilla muutoksilla. Esimerkiksi Kaliforniassa on lisävaatimuksia 24:n osaston kautta, jotka voivat edellyttää syvempää hautaamista tietyissä sovelluksissa. Jotkut pohjoisen osavaltion kunnat vaativat syvemmälle hautaamista routarajan syvyyden huomioon ottamiseksi – Minnesotassa tai Mainessa, joissa routaa voi tunkeutua 48–60 tuumaa, kunnallistekniikat ja jotkut asuinaluekoodit nostavat hautaussyvyyden selvästi NEC-minimitason yläpuolelle jäätymisvaurioiden estämiseksi.

Kansainväliset standardit

Yhdysvaltojen ulkopuolella maakaapelin syvyysvaatimukset vaihtelevat huomattavasti:

• Iso-Britannia (BS 7671 / IET Wiring Regulations): Puutarhojen kaapelit tulee haudata vähintään 450 mm (noin 18 tuumaa) , kun taas teiden alla olevat kaapelit vaativat 600 mm (noin 24 tuumaa) mekaanisella lisäsuojauksella, kuten kaapelilaatoilla tai varoitusnauhalla.
• Saksa (DIN VDE -standardit): Virtakaapelit on yleensä upotettu vähintään 600 mm:iin, ja 1000 mm (noin 39 tuumaa) vaaditaan teiden ja julkisten alueiden alle.
• Australia (AS/NZS 3000): Vähimmäissyvyydet vaihtelevat 500 mm:stä puutarhoissa olevien putkien kaapeleihin ja 900 mm:iin ajoneuvojen sisäänkäyntialueiden alla.
• Kiina (GB-standardit): Pienjännitekaapeleita tarvitaan tyypillisesti 700 mm:ssä, kun taas suurjännitekaapeleiden on oltava 1000 mm tai syvemmällä kaupunkialueilla.

Nämä erot eivät heijasta vain sääntelyperinteitä, vaan myös maaperän olosuhteita, liikenteen kuormitusta ja paikallisen maaperän häiriötoiminnan luonnetta. Maat, joissa on tiheä kaupunkiinfrastruktuuri, pyrkivät kohti syvempiä vaatimuksia, koska kaapelivaurioiden seuraukset – tuhansien ihmisten sähkökatkos – oikeuttavat lisäkustannukset.

Käytännön asennuksessa huomioitavaa kaapelijohtoja haudattaessa

Tarvittavan syvyyden tunteminen on vain lähtökohta. Haudatun kaapeliasennuksen oikea suorittaminen edellyttää sarjan päätöksiä ja varotoimia, jotka määrittävät, toimiiko kaapeli luotettavasti sille aiotun 20–40 vuoden käyttöiän ajan.

Kaivannon valmistelu ja kuiviointi

Kaivannon laadulla on melkein yhtä suuri merkitys kuin syvyydellä. Kaapelit eivät saa koskaan levätä kivisellä tai epätasaisella maaperällä, mikä voi aiheuttaa pistekosketusjännitystä ajan myötä. Vakiokäytäntö edellyttää 3 tuuman (75 mm) hienoa hiekkaa tai suojattua maaperää kaapelin alapuolelle ja samanlaista hiekkapeitettä sen yläpuolelle, ennen kuin kaivanto täytetään alkuperäisellä maaperällä. Korkeajännitekaapeleita varten tämä hiekkapatja voi olla 6 tuumaa (150 mm) tai enemmän. Tämä ei ole tarkoitettu vain mekaanista suojausta varten, vaan koska tiivistetty, tasainen täyttö takaa tasaisemman lämmönjohtavuuden – tärkeää kaapeleille, joissa virtauksen aiheuttama lämmöntuotto vaikuttaa kapasiteettiluokitukseen.

Varoitusnauha- ja merkintäjärjestelmät

syvyydessä 12 tuumaa kaapelin yläpuolella , asentajien tulee sijoittaa havaittava varoitusnauha maan alle. Tämä kirkas muoviteippi – tyypillisesti keltainen sähkökäyttöön ja oranssi tiedonsiirtoon – varoittaa tulevia kaivijoita ennen kuin he saavuttavat kaapelin. Arvokkaisiin tai suurjänniteasennuksiin on lisätty magneettisesti havaittava nauha tai merkkilanka mahdollistamaan elektroninen paikannus kaapelipaikannusinstrumentilla ilman kaivamista.

Syvyysvähennysstrategiat käyttämällä johtoa

Jos kaivaminen täyteen 24 tuuman syvyyteen on epäkäytännöllistä – esimerkiksi vakiintuneen maisemoinnin, terassien alla tai lähellä puiden juuria – vaihtaminen jäykkään metalliputkeen mahdollistaa hautaussyvyyden pudotuksen vain 6 tuumaan. Tämä on laillinen ja laajalti käytetty strategia. Putken liitoskohdissa on oltava asianmukaiset vesitiiviit ja asianmukaiset sisään- ja ulostuloliitokset. Kaikki kohdat, joissa kaapeli siirtyy putkesta suoraan hautaamiseen, on hoidettava huolellisesti, koska tämä risteys on yleinen vikakohta.

Soita ennen kaivaa

Ennen kaivannon kaivamista kaapelin hautaamista varten yhteyden ottaminen voimalaitoksen paikannuspalveluun ei ole valinnaista – se on lakisääteinen useimmilla lainkäyttöalueilla. Yhdysvalloissa soittamalla 811 (kansallinen "Soita ennen kaivaa" -numero) käynnistää kaikkien työalueen maanalaisten laitosten merkinnän 2-3 arkipäivän kuluessa. Kaapelit – kaasu-, sähkö-, vesi-, televiestintä – voidaan upottaa syvyyksiin, jotka eroavat standardien vaatimista syvyyksistä, koska ne on asennettu vanhemmilla koodeilla, eri urakoitsijoiden toimesta tai ei-standardikokoonpanoissa. Olemassa olevia maanalaisia ​​kaapeleita löytyy rutiininomaisesti 12–18 tuuman syvyyksistä, vaikka nykyinen koodi vaatisi 24 tuumaa.

Jatkokset ja liitännät luokan alapuolella

NEC sallii UF-B-kaapelin suoran hautaamisen edellyttäen, että ne on valmistettu luetteloiduilla maanalaisilla jatkosarjoilla – vedenpitävillä geelitäytteisillä liittimillä tai lämpökutistuvilla kokoonpanoilla, jotka säilyttävät kaapelin hautausluokituksen liitoksessa. Alan parhaat käytännöt kuitenkin estävät voimakkaasti maanalaisia ​​jatkoksia aina kun mahdollista. Jokainen liitos on mahdollinen heikko kohta. Pitkissä kaapelisarjoissa tulee käyttää jatkuvia pituuksia saatavilla olevasta liitäntärasiasta tai vetorasiasta pinnan tasolla aina, kun kulkupituus sallii. Maahan asennetut kytkentärasiat on mitoitettava märille tai kosteille paikoille, ja ne on pidettävä saatavilla.

Kuinka kaapelin rakentaminen ekstruuderilinjasta vaikuttaa hautaussyvyyden valintaan

Asentaja, joka valitsee erilaisten kaapelituotteiden välillä haudattuun sovellukseen, on itse asiassa valinta eri valmistusfilosofioiden välillä. Kaapeli, joka on valmistettu erittäin tarkasti lanka- ja kaapeliekstruuderi tiukoilla prosessiohjauksilla on tasaisempi eristys, parempi vaipan tarttuvuus ja tasaisempi sähköinen ja mekaaninen suorituskyky kuin alhaisemmilla laatustandardeilla valmistetulla - vaikka molemmilla olisi samat tekniset arvot ja luettelot.

Esimerkiksi kaksi UF-B-kaapelia, joilla on sama AWG ja jännite, voivat erota merkittävästi seuraavista syistä:

• Takin samankeskisyys — Kuinka keskitetty johdin on eristyksen sisällä. Epäjohdonmukaisesta ekstruuderin suuttimen kohdistuksesta johtuva huono samankeskisyys luo ohuita pisteitä, jotka ovat herkkiä dielektriselle hajoamiselle.
• Takin paksuuden tasaisuus — Ulkovaippa, jonka ympärysmitta vaihtelee 0,8–1,4 mm, tarjoaa epätasaisen mekaanisen suojan. CNC-ohjatuilla ekstruuderilinjoilla valmistetut korkealuokkaiset kaapelit pitävät vaipan paksuuden ±0,05 mm:n sisällä.
• Materiaaliyhdisteen laatu — Erityinen PVC- tai PE-yhdistekoostumus, mukaan lukien UV-stabilisaattorit, pehmittimen tyyppi ja täyteainepitoisuus, vaikuttaa suoraan kaapelin kestävyyteen haudatussa ympäristössä ajan myötä. Halvemmat yhdisteet voivat läpäistä alustavat listaustestit, mutta hajoavat nopeammin todellisessa maaperässä.
• Johtimen laatu — Tarkkoihin toleransseihin vedetty happivapaa tai korkean johtavuuden kupari kestää hapettumista paremmin kuin heikompilaatuinen kupari, erityisesti upotetuissa liitoskohdissa ja päissä, joissa pitkäaikainen kosketusresistanssin kertyminen voi aiheuttaa ylikuumenemista.

Valittaessa kaapelia hautaamista varten – erityisesti sellaista, johon on vaikea päästä käsiksi asennuksen jälkeen – kaapelin alkuperä ja valmistuslaatu ovat oikeutettuja valintaperusteita, eivät vain markkinointinäkökohtia. Kaapelit valmistajilta, jotka investoivat nykyaikaiseen lanka- ja kaapeliekstruuderiteknologiaan, linjassa olevaan kipinätestaukseen ja epäkeskisyyden valvontajärjestelmiin, tarjoavat mitattavasti paremman pitkän aikavälin maanalaisen suorituskyvyn.

Yleisiä virheet, jotka johtavat haudattuihin kaapelivioihin

Suurin osa kaapelivioista asuin- ja kevyissä kaupallisissa sovelluksissa johtuu pikemminkin pienestä joukosta asennusvirheitä kuin tuotevirheitä. Näiden vikatilojen ymmärtäminen auttaa selittämään, miksi hautaussyvyysvaatimukset ovat olemassa ja miksi niiden tiukka noudattaminen on tärkeää.

• Riittämätön syvyys: Yleisin yksittäinen virhe. Asunnonomistajat ja joskus urakoitsijat hautaavat kaapelin 12 tai jopa 8 tuuman syvyyteen säästääkseen aikaa, mutta kaapeli vaurioituu tavanomaisissa pihatöissä muutaman vuoden sisällä. Yksittäinen lapio, joka leikataan haudatun 12/2 UF-B:n läpi, joka syöttää ulkopistorasiaa, voi aiheuttaa vian, joka laukaisee katkaisijat, vaurioittaa kytkettyjä laitteita tai pahimmassa tapauksessa sytyttää tulipalon, jos ylivirtasuoja ei toimi oikein.
• Väärän kaapelityypin käyttäminen: Standardi NM-B (Romex) on sisäkaapeli, eikä sitä ole listattu suoraan hautaamiseen, mutta sitä löytyy säännöllisesti haudatuista asennuksista. NM-B:stä puuttuu UF-B:n kiinteä termoplastinen vaippa, ja se hajoaa nopeasti joutuessaan alttiiksi maaperän kosteudelle - tyypillisesti 2–5 vuodessa.
• Riittämätön täyttö: Täyte suoraan kivi- tai savimaalla ilman hiekkapohjaa aiheuttaa mekaanisia pistejännitystä ja savimaissa vesistöjä kaapelin ympärille, mikä nopeuttaa vaipan hajoamista.
• Suojauksen ohittaminen siirtymissä: Kun maahan upotettu kaapeli tulee rakennukseen tai siirtyy maanalaisesta tason yläpuolelle, se on suojattava putkella, joka ulottuu vähintään 8 tuumaa valmiin tason yläpuolelle. Suojaamaton kaapeli tasotason siirtymissä on erittäin herkkä fyysisille vaurioille, UV-hajoamiselle ja kosteuden tunkeutumiselle.
• Ei dokumentaatiota kaapelireiteistä: Jos kaapelireittejä ei valokuvata tai luonnostella ennen täyttöä, tulevat asunnonomistajat tai urakoitsijat eivät voi tietää, mihin kaapelit on haudattu ilman paikannuspalvelua – ja paikannuspalvelut eivät aina löydä pieniä asuinkaapeleita matalalta syvyydeltä.

Tiettyjen tilanteiden ja kaapelien syvyysvaatimukset

Eri paikat saman asennuksen sisällä voivat vaatia erilaisia hautaussyvyyksiä, mikä tarkoittaa, että kiinteistön poikki kulkeva yksittäinen kaapeli saattaa joutua muuttamaan syvyyttä, koska se ylittää eri maastotyypit.

Nurmikon ja puutarhojen alla

24 tuuman UF-B on nurmialueiden standardi. Tämä syvyys puhdistaa tyypilliset nurmikon tuuletuslaitteet, irrotuslaitteet ja useimmat puutarhatyökalut. Kuitenkin korotetut puutarhasängyt, jotka kaivetaan säännöllisesti 12 tai 18 tuumaan, aiheuttavat riskin. Kaapelin reitittäminen istutuspenkkien ympärille on erittäin suositeltavaa.

Ajoteiden ja ajoneuvojen sisäänkäyntialueiden alla

UF-B ajotteiden alla vaatii edelleen 24 tuumaa. Monet asentajat kuitenkin siirtyvät käyttämään jäykkiä putkia ajotien risteyksissä sekä lisätäkseen mekaanista suojaa ajoneuvojen kuormitusta vastaan ​​että mahdollistaakseen kaapelin vaihdon tulevaisuudessa ilman, että ajotieltä kaivetaan läpi. Ajotieltä rakentamisen yhteydessä asennettu putkiholkki ajotieltä maksaa hyvin vähän; yhden lisääminen jälkikäteen voi maksaa 500–2 000 dollaria betonin tai asfaltin leikkaamisessa ja restauroinnissa.

Betonilaattojen alla

Kun kaapeli kulkee olemassa olevan tai suunnitellun betonilaatan (ei ajotieltä) alta, UF-B voidaan upottaa 18 tuumaan ja PVC-putki 12 tuumaan. Laatta itsessään tarjoaa merkittävän mekaanisen suojan, mikä oikeuttaa pienentyneen syvyyden. Laattojen alla olevat kaapelit tulee asentaa putkeen aina kun mahdollista, jotta ne voidaan vaihtaa – betonilattian alla oleva kaapelivika on erittäin kallista korjata, jos kaapeli upotetaan suoraan maahan.

Putken sisällä kasteluvalvottujen alueiden alla

Kaupallisissa maisemointijärjestelmissä, joissa on automaattinen kastelu, haudatut kaapelivyöhykkeet häiritään usein kastelun korjauksia varten. Putken määrittäminen ja hautaussyvyyden lisääminen 30 tuumaan näillä alueilla vähentää merkittävästi kaapelin tahattoman vaurioitumisen riskiä kasteluhuollon aikana – yleinen ja kallis vikatila kaupallisessa kiinteistöhallinnossa.

Virtauskyvyn ja lämmön rooli virtakaapeleiden hautaussyvyyden määrittämisessä

Merkittävää virtaa kuljettavien virtakaapeleiden kohdalla hautaussyvyys on vuorovaikutuksessa empaattisuus — suurin virta, jonka kaapeli voi kuljettaa ylittämättä sen lämpötilaluokitusta. Maakaapelit ohjaavat lämpöä ympäröivään maaperään ilman sijaan, ja maaperän lämpövastus vaihtelee kosteuspitoisuuden, tiivistymisen ja koostumuksen mukaan. Maakaapeleiden NEC-ampacity-taulukoissa oletetaan tietyt maaperän lämpövastuksen arvot ja hautaussyvyydet.

Kaapeli, joka on haudattu 24 tuuman syvyyteen tyypilliseen maaperään, voi tyypillisesti kuljettaa enemmän virtaa kuin sama kaapeli, joka on haudattu 6 tuuman syvyyteen, koska syvemmällä maaperällä pysyy vakaampi ja yleensä alhaisempi lämpötila, mikä parantaa lämmön hajoamista. Maanalaisten syöttölaitteiden yksityiskohtaisia ​​kapasiteettilaskelmia suorittavat laitosinsinöörit pitävät hautaussyvyyttä ensisijaisena muuttujana. a 500 kcmil XLPE-eristetty kaapeli — valmistettu suurihalkaisijaisella lanka- ja kaapeliekstruuderilinjalla — ero 30 tuuman ja 18 tuuman hautaamisen välillä kuivassa hiekkamaassa voi edustaa 10-15 %:n lisäys sallittuun kapasiteettiin , mikä tarkoittaa suoraan kapasiteettia palvella enemmän kuormaa ilman suurempaa ja kalliimpaa johtimia.

Tästä syystä sähkökäyttöisten kaapelien asennusvaatimukset vaativat rutiininomaisesti syvyyksiä, jotka ylittävät koodin vähimmäisvaatimukset. Ylimääräinen syvyys ei ole pelkkää varovaisuutta – se on tekninen optimointi, joka maksimoi johdinmateriaaliinvestoinnin tuoton ja pidentää käyttöikää pitämällä käyttölämpötilat matalammalla.
