Mikä on suojattu lanka?

Mikä on suojattu johto: suora vastaus

Suojattu johto on sähköjohdin tai johtimien ryhmä, joka on kääritty yhteen tai useampaan kerrokseen johtavaa materiaalia, joka on suunniteltu estämään sähkömagneettiset häiriöt (EMI) ja radiotaajuushäiriöt (RFI). Suojus toimii Faradayn häkkinä sisällä olevien signaalia kuljettavien johtimien ympärillä ohjaten ei-toivotun sähköisen kohinan maahan sen sijaan, että se voisi vääristää lähetettyä signaalia. Käytännössä tämä tarkoittaa, että johdon läpi kulkeva data, ääni, video tai tehosignaali saapuu määränpäähänsä puhtaammin ja tarkemmin kuin suojaamattoman vaihtoehdon kautta.

Suojatut johdot ovat perusvaatimus kaikissa ympäristöissä, joissa signaalin eheyttä ei voida vaarantaa — Teollisuuden automaatiolattiat, lääketieteelliset laitteet, ilmailukaapit, lähetysstudiot ja nopeat datakeskukset ovat kaikki riippuvaisia niistä päivittäin. Ilman suojausta herkät johtimet absorboivat läheisten moottoreiden, kytkentävirtalähteiden, loisteputkivalaistuksen ja jopa muiden rinnakkaisten kaapeleiden säteilevää energiaa, mikä heikentää suorituskykyä ja aiheuttaa virheitä, jotka lisääntyvät mittakaavassa.

Suojauksen peitto ilmaistaan ​​prosentteina. Folisuojalla saavutetaan tyypillisesti 100 % peitto, kun taas punottu suojus vaihtelee 85 %:sta 98 ​​%:iin riippuen punoskulmasta ja säikeiden tiheydestä. Useimmille teollisuussignaalikaapeleille insinöörit tavoittelevat vähintään 90 % peittoaluetta täyttää IEC 61000 ja MIL-DTL-17 vaatimukset lisäämättä tarpeettomasti kaapelin halkaisijaa tai kustannuksia.

Kuinka suojakerros rakennetaan

Suoja itsessään ei ole yksi standardoitu kerros. Valmistajat valitsevat suojausarkkitehtuurin odotettavissa olevien häiriöiden taajuusalueen, kaapelin joustavuusvaatimusten ja asennusympäristön perusteella. Kunkin rakennustyypin ymmärtäminen auttaa määriteltäessä kaapelia uuteen projektiin tai arvioitaessa olemassa olevaa asennusta.

Foliokilvet

Kalvosuojus koostuu ohuesta alumiini- tai kuparikerroksesta, joka on sidottu polyesterikalvon kantajaan. Kalvo kietoutuu johdinnipun ympärille määritellyllä limityksellä – tyypillisesti 10–25 % – sähköisen jatkuvuuden ylläpitämiseksi. Folisuojat tarjoavat 100 %:n pintapeiton, mikä tekee niistä erittäin tehokkaita yli 100 kHz:n suurtaajuisia EMI-häiriöitä vastaan. Ne ovat kevyitä, lisäävät minimaalisen halkaisijan ja ovat kustannustehokkaita moniytimisessä instrumentaatiossa ja datakaapeleissa. Kompromissi on, että kalvosuojat ovat suhteellisen hauraita eivätkä sovellu kaapeleille, jotka taipuvat jatkuvasti käytössä.

Punotut kilvet

Punottu suojus muodostetaan punomalla hienoja säikeitä tinattua kuparia, paljaaa kuparia tai hopeoitua kuparilankaa kudotulla kuviolla eristettyjen johtimien ympärille. Punoksen kattavuus riippuu kantajien lukumäärästä, poiminta tuumasta ja lankalangan halkaisijasta. Matalataajuiselle vaimennukselle optimoitu punos - esimerkiksi alle 10 MHz - voi käyttää 36 kantoaallon 16-säikeistä kokoonpanoa 95 %:n peitolla. Punotut suojukset tarjoavat erinomaisen mekaanisen lujuuden, säilyttävät peiton jopa silloin, kun kaapelia taivutetaan toistuvasti, ja tarjoavat alhaisen siirtoimpedanssin, joka on avainmittari suojauksen tehokkuudelle matalilla taajuuksilla.

Spiraali ja Served Shields

Kierteinen (tai palveleva) suojus kietoa säikeet kierteisesti kaapelin sydämen ympärille sen sijaan, että ne lomittaisi niitä. Tämä rakenne antaa kaapelille maksimaalisen joustavuuden ja suojatun mallin pienimmän taivutussäteen, minkä vuoksi spiraalisuojatut kaapelit hallitsevat mikrofonijohtoja, kuulokemikrofonin kaapeleita ja lääketieteellisiä potilasvalvontakaapeleita, jotka liikkuvat jatkuvasti käytön aikana. Peitto on hieman pienempi kuin punos samalla johtimien määrällä, ja kosketusresistanssi kasvaa korkeammilla joustojaksoilla, joten spiraalisuojaimia ei tyypillisesti määritellä RF- tai suurtaajuusdatasovelluksiin.

Yhdistelmäsuojat

Ympäristöissä, joissa on häiriöitä laajalla taajuusspektrillä, yhdistelmäsuojat kerrostelevat kalvoa ja punosta yhteen. Kalvo tiivistää kaikki raot korkeataajuisen suojan takaamiseksi, kun taas punos tarjoaa mekaanista kestävyyttä ja parantaa matalataajuisen suojauksen tehokkuutta. Tämä arkkitehtuuri on vakiona Cat 7- ja Cat 8 -verkkokaapeleissa sekä huippuluokan koaksiaalikaapeleissa, joita käytetään yleislähetys- ja RF-lähetyssovelluksissa. Yhdistelmäsuojat voivat saavuttaa siirtoimpedanssiarvot alle 5 milliohmia metriä kohti , mikä tarkoittaa suoraan mitattavissa olevia signaalin laadun parannuksia vaativissa asennuksissa.

Rooli Johtojen ja kaapelien teippaus suojatussa kaapelissa

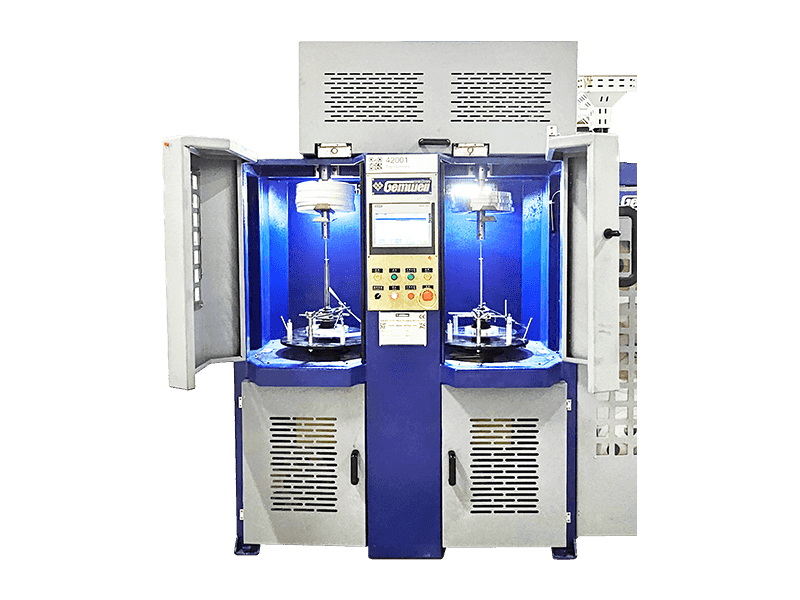

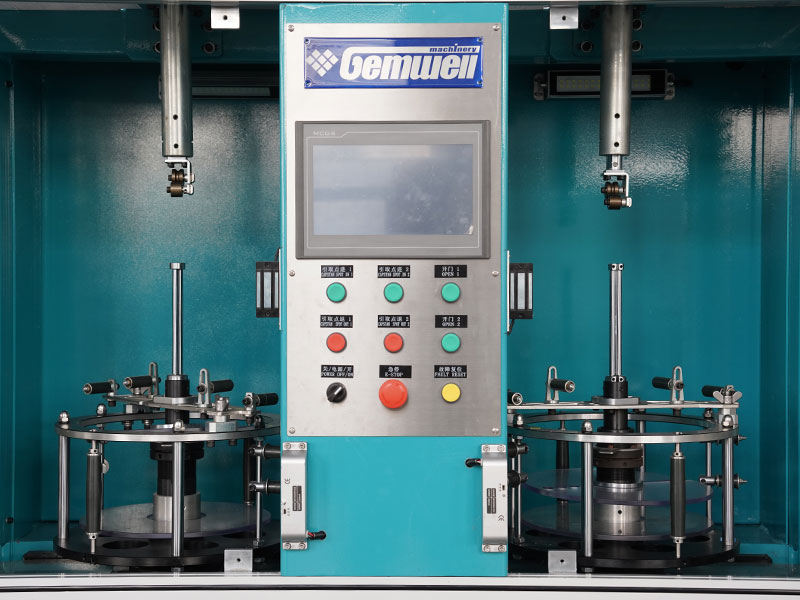

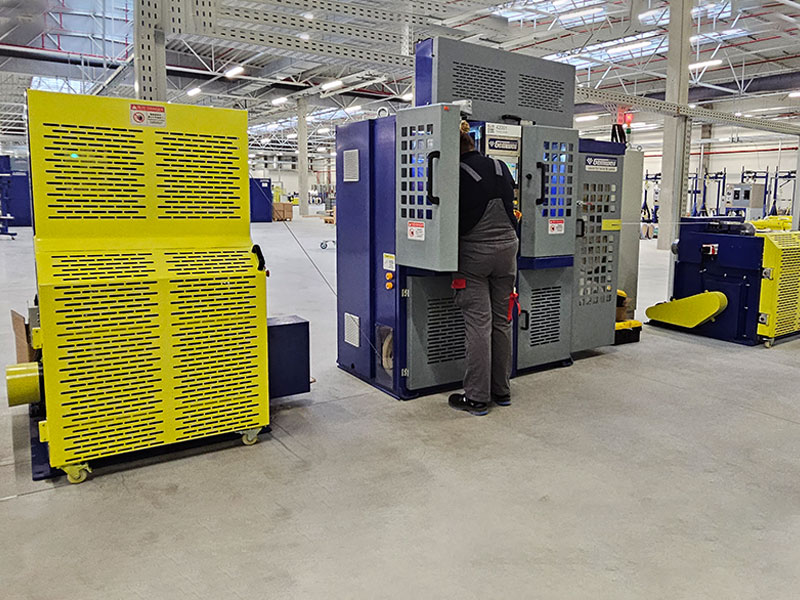

Ennen johtavan suojakerroksen levittämistä tapahtuu kriittinen välivaihe: langan ja kaapelin teippaus. Tämä prosessi käärii erikoisteipin johdinnipun tai yksittäisten eristettyjen johtimien ympärille palvelemaan useita rakenteellisia ja toiminnallisia tarkoituksia, jotka vaikuttavat suoraan valmiin suojatun kaapelin suorituskykyyn.

Johdin- ja kaapeliteippaus toimii erottimena sisäisen eristeen ja ulkovaipan välillä. Ilman tätä erotusta kalvo tai punos painuisi suoraan eristettyjä johtimia vasten aiheuttaen mekaanista hankausta taivutuksen aikana ja aiheuttaen kapasitiivisen kytkennän suojan ja signaalijohtimien välille. Tasainen, sileä teippikerros estää molemmat ongelmat. Teippi säilyttää myös kaapelin sydämen pyöreyden, jotta suojus leviää tasaisesti koko kehällä – epäsäännöllinen sydämen pinta johtaa epätasaiseen folion päällekkäisyyteen ja epäyhtenäiseen punoksen peittoon, jotka molemmat heikentävät suojauksen tehokkuutta.

Monijohdinsuojatuissa kaapeleissa yksittäisten parien tai ryhmien suojaus on täysin riippuvainen johtimien ja kaapelien teippauksesta mekaanisen eheyden takaamiseksi. Jokainen kierretty pari, joka on suojattu kierretty pari (STP) tai folio kierretty pari (FTP), saa oman folioteippikääreensä ennen yleissuojan levittämistä. Tämä estää parien välisen ylikuulumisen samalla, kun ulompi punos voi silti toimia yhteismuotoisena kohinanvaimennuskerroksena koko kaapelille. Ilman sisäistä teippausvaihetta jokaisen parin geometria muuttuisi kaapeloinnin aikana, mikä tuhoaisi impedanssin yhdenmukaisuuden, joka määrittää kaapelin tiedonsiirtonopeuden.

Kaapelien valmistuksessa käytetyt teippityypit

Kaikki teippimateriaalit eivät ole keskenään vaihdettavissa. Kaapelivalmistajat valitsevat nauhan tyypin käyttölämpötilan, eristevaatimusten, joustavuusvaatimusten ja sen mukaan, onko nauhan itse osallistuttava suojaukseen.

Päällekkäisyysprosentti langan ja kaapelin teippauksen aikana on myös ohjattu muuttuja. 50 % limitys on vakiona sidekerroksina käytettäville polyesterikalvoteipeille. Suojaustoimintoa suorittavien alumiinipolyesterikalvoteippien tiukempi 25 % päällekkäisyys on yleinen, koska itse kalvo peittää 100 % – limityksen tarvitsee vain varmistaa, ettei rako avaudu kaapelin taipuessa. Valmistajat määrittelevät päällekkäisyystoleranssit prosessinvalvontadokumenteissaan, ja yli ±5 %:n poikkeamat merkitään korjattavaksi laatukontrolloiduissa tuotantoympäristöissä.

Suojattu vs. suojaamaton johto: Kun erolla on todella väliä

Suorituskykyero suojatun ja suojaamattoman johdon välillä ei ole teoreettinen – se näkyy mitattavissa sovelluksesta riippuen. Sen ymmärtäminen, milloin suojaus on olennaista verrattuna tarpeettomaan, auttaa välttämään kaapelin ylimäärittelyn (joka lisää kustannuksia ja asennuksen monimutkaisuutta) tai alimäärittelyä (joka aiheuttaa todellisia toimintaongelmia).

Suojaamaton kierretty parikaapeli (UTP) – standardi useimmille toimiston Ethernet-asennuksille – toimii täydellisesti ympäristöissä, joissa EMI-lähteitä on vähän ja kaapelien etäisyys on alle 90 metriä. Parin kierre tarjoaa kohtalaisen yhteismoodin kohinanpoiston, mikä riittää 10/100/1000Base-T Ethernetille tyypillisessä liikerakennuksessa. Kun nämä kaapelit kulkevat teollisuusympäristössä, jossa on taajuusmuuttajat, suuret moottorit tai tiheät kaapelikanavat, jotka kuljettavat virta- ja signaalikaapeleita yhdessä, UTP-suorituskyky heikkenee huomattavasti. Bittivirhesuhteet nousevat, linkkien nopeudet laskevat alhaisemmille automaattisesti neuvoteltuihin nopeuksiin ja pakettien uudelleenlähetykset lisääntyvät.

Suojattu kierretty pari (STP, FTP tai S/FTP arkkitehtuurista riippuen) ratkaisee nämä ongelmat pitämällä signaalin suojassa ja torjumalla ulkoisesti kytketyn kohinan ennen kuin se saavuttaa johtimien. Sama 90 metrin juoksu, joka kamppailee UTP:n kanssa teollisessa ympäristössä, toimii luotettavasti gigabitin nopeuksilla, kun käytetään oikein suojattua kaapelia – edellyttäen, että suoja on oikein kytketty maahan molemmista päistä.

Ympäristöt, jotka vaativat suojattua johtoa

• Valmistus- ja kokoonpanolinjat servokäytöillä ja taajuusmuuttajakäytöillä (VFD), jotka toimivat yli 1 kHz:n kytkentätaajuuksilla
• Lääketieteelliset kuvantamislaitteet, joissa jopa matalan amplitudin kohina anturin johtimissa vääristää diagnostiikkatietoja
• Lähetys- ja äänentuotanto, jossa 60 Hz:n humina sähköinfrastruktuurista heikentää signaalin laatua
• Instrumentointi toimii kemiantehtaissa, joissa kaapelihyllyt sekoittavat termoparin signaalijohdot 480 V:n tehonsyöttöihin
• Autoelektroniikka korkeajännitteisissä EV-alustoissa, joissa tarvitaan suojattuja HV-kaapeleita estämään häiriöitä CAN- ja LIN-väyläviestinnässä
• Datakeskukset, joissa on 25G ja 100G kupariliitännät, joissa passiiviset DAC-kaapelit luottavat tehokkaaseen suojaukseen saavuttaakseen BER-tavoitteet alle 10^-12

Missä suojaamaton johto on oikea valinta

• Normaali toimisto- ja asuin Ethernet alle 1 Gbps puhtaissa sähköympäristöissä
• Sisäinen johdotus hyvin suunnitelluissa suojatuissa koteloissa, joissa kotelo itsessään tarjoaa EMC-suojan
• Ei-kriittinen DC-tehon jakautuminen pienillä virroilla, joissa johdettu melu on hyväksyttävää
• Lyhyt signaali kulkee alle 1 metrin syvyydessä hyvänlaatuisissa ympäristöissä, joissa kytkentäpituus ei riitä havaitsemaan merkityksellisiä häiriöitä

Maadoita suojattu johto oikein

Suojattu johto, jota ei ole maadoitettu kunnolla, suojaa vain vähän tai ei ollenkaan. Suojassa on oltava matalaimpedanssinen polku maahan, jotta kerätty häiriöenergia valuu pois. Väärä maadoitus on yksi yleisimmistä EMC-häiriöiden syistä suojattua kaapelia käyttävissä järjestelmissä, ja oikean lähestymistavan ymmärtäminen estää kalliita vianmääritysjaksoja asennuksen jälkeen.

Useimmissa signaalikaapelisovelluksissa suojan tulee olla maadoitettu vain toisesta päästä - tyypillisesti lähdepäästä. Tämä yhden pisteen maadoitusmenetelmä estää suojavirtojen kulkemisen kaapelin pituudella, mikä aiheuttaisi jännitteen suojassa ja menettäisi sen tarkoituksen. Kun suoja on maadoitettu pitkän kaapelin molemmissa päissä, mikä tahansa ero maapotentiaalissa näiden kahden päätepisteen välillä – yleinen ilmiö teollisuuslaitoksissa, joissa eri paneelien maadoitusväylät voivat poiketa toisistaan ​​1–5 V – ohjaa suojuksen läpi virran, joka aiheuttaa kohinaa suoraan signaalijohtimiin.

Poikkeuksena ovat korkeataajuiset sovellukset, joiden taajuus on yli 1 MHz. Näillä taajuuksilla yhden pisteen maa luo neljännesaaltoresonanssin suojassa, joka voi itse asiassa huonontaa korkeataajuisen kohinan poimintaa. RF- ja nopean datakaapelin suojavaipat on maadoitettu molemmista päistä ja useista välikohdista, jotta suoja pysyy tasaisena koko pituudeltaan. RF-käyttöön tarkoitetussa koaksiaalikaapelissa on tästä syystä aina kaksinkertainen maadoitettu suoja.

Yleisiä maadoitusvirheitä vältettävänä

• Suojan jättäminen kytkemättä (kelluu) toisesta tai molemmista päistä – tämä muuttaa suojan antenniksi esteen sijaan
• Maadoitus pitkän letkujohtimen läpi – jopa 50 mm:n sauvajohto tuo mitattavissa olevan induktanssin, joka rajoittaa suojauksen tehokkuutta yli muutaman sadan kHz:n
• Kun käytetään erillistä suojamaata, jota ei ole liitetty takaisin pääjärjestelmän maahan – eri potentiaalin eristetyt maadoitukset aiheuttavat saman ongelman kuin ilman maadoitusta
• Epäjatkuvat suojaliitännät liittimien kautta – jokaisen suojatun kaapelin liittimen tulee tarjota 360 asteen suojauspääte, ei pientä letkukosketinta
• Yhden pisteen ja monipistemaadoituksen sekoittaminen samassa kaapelissa ilman selkeää suunnitteluperustetta – tämä tuottaa arvaamatonta resonanssikäyttäytymistä

Miten johtojen ja kaapelien teippaus vaikuttaa impedanssiin ja signaalin laatuun

Kaapelivalmistuksen teippausvaihe ei ole puhtaasti mekaaninen - sillä on suora sähköinen vaikutus valmiin kaapelin impedanssiominaisuuksiin. Impedanssi määrittää, kuinka hyvin kaapeli lähettää nopeita signaaleja ilman heijastuksia, jotka turmelevat tietoja, ja nauhamateriaalin dielektrisyysvakio on yksi muuttujista, joka määrittää impedanssin johtimen halkaisijan ja välin lisäksi.

50 ohmin koaksiaalikaapelissa kaikkien keskijohtimen ja suojavaipan välisten eristysmateriaalien dielektrisyysvakio - mukaan lukien mahdolliset nauhakerrokset - on otettava huomioon geometrialaskennassa. Polyesterikalvonauhan dielektrisyysvakio on noin 3,2–3,4. PTFE-nauha on noin 2,1. Kaapelisuunnittelija, joka vaihtaa nauhamateriaalia laskematta uudelleen johtimen halkaisijaa tai väliä, tuottaa kaapelin, joka ei täytä tavoiteimpedanssiaan, mikä johtaa valmiin kaapelin paluuhäviön epäonnistumiseen.

Kierretyissä datakaapeleissa langan ja kaapelin teippausvaihe määrittää kutakin paria ympäröivän tehollisen eristeen, joka ohjaa suoraan parin ominaisimpedanssia ja etenemisnopeutta. Esimerkiksi luokan 6A kaapeli vaatii yksittäisen parin impedanssisäädön ±2 ohmin sisällä koko 500 MHz:n taajuusalueella. Tämän toleranssin saavuttaminen edellyttää teipin tyypin, paksuuden, kireyden ja limitysprosentin tarkkaa hallintaa teippausvaiheen aikana. 10 %:n vaihtelu nauhan paksuudessa voi siirtää parin impedanssia jopa 1 ohmin korkeilla taajuuksilla, mikä on toleranssibudjetin sisällä mutta lähellä sitä.

Nauhan eriste vaikuttaa myös etenemisnopeuteen - ilmaistuna prosentteina valon nopeudesta, lyhennettynä NVP. Polyesteriteipillä varustetun kaapelin NVP-arvo on pienempi kuin PTFE-teipillä, koska korkeampi dielektrisyysvakio hidastaa signaalin etenemistä. Aika-alueen reflektometrian (TDR) testausta ja aikaviiveen kompensointia varten strukturoiduissa kaapelointijärjestelmissä asentaja tarvitsee kaapelin valmistajan julkaiseman NVP-arvon, joka vastaa tuotannossa käytettävää nauhaa.

Suojattu lanka tietyissä teollisuussovelluksissa

Jokaisella suojattuun johtoon perustuvalla toimialalla on erilaisia ympäristöhaasteita, signaalityyppejä ja asennusrajoituksia. Tapa, jolla suojattu johto määritetään ja asennetaan, vaihtelee sen mukaan, ja näiden erojen ymmärtäminen helpottaa oikean kaapelin valitsemista uuteen malliin tai olemassa olevan asennuksen vianetsintää.

Teollisuusautomaatio ja prosessinohjaus

PROFIBUS-, PROFINET-, DeviceNet- ja Modbus TCP -kenttäväyläverkot määrittelevät kaikki suojatut kaapelit vastaavissa fyysisen kerroksen standardeissaan. Esimerkiksi PROFIBUS-asennuksessa tarvitaan yksi kierretty suojattu pari, jonka ominaisimpedanssi on 135–165 ohmia taajuudella 3–20 MHz. Suojavaippa on maadoitettava jokaisessa ohjauspaneelissa ja kenttälaitteiden kytkentärasiassa matalaimpedanssisella liitännällä, joka tyypillisesti saavutetaan 360 asteen suojavaipan päätteellä. Tyypillisessä autokorjaamossa, jossa on 150–200 hitsausrobottia, väärin suojattu kenttäväyläkaapeli on yleisin tietoliikennehäiriöiden syy. jotka sulkivat tuotantolinjat.

Lääketieteen ja terveydenhuollon laitteet

EKG-johdot, EEG-elektrodikaapelit ja ultraäänianturiliitännät vaativat kaikki suojatun johdon, mutta lääketieteellisten kaapelien suunnittelu lisää vaatimuksia perus-EMI-hylkäyksen lisäksi. Kaapeli ei saa aiheuttaa merkittävää kapasitanssia potilaan ja maan välille (potilasturvallisuuden vuoksi), sen on pysyttävä joustavana satojen kelausjaksojen jälkeen ja kestää toistuvaa desinfiointia aggressiivisilla kemiallisilla aineilla. Monissa lääketieteellisissä signaalikaapeleissa käytetään kolmiakselista rakennetta – keskijohdinta, sisäsuojaa ja ulkovaippaa – jossa sisempi suojus ohjataan aktiivisesti samaan potentiaaliin kuin keskijohdin kapasitiivisen signaalin kuormituksen eliminoimiseksi. Tämä tekniikka, jota kutsutaan ajetuksi tai aktiiviseksi suojaukseksi, mahdollistaa kaapelin erittäin alhaisen tehollisen kapasitanssin jopa 2–3 metrin pituuksilla.

Ilmailu ja puolustus

MIL-DTL-27500 ja MIL-DTL-17 säätelevät suojattua lankaa, jota käytetään ilmailun alustoissa. Nämä standardit edellyttävät PTFE-teippiä kaapelikokoonpanon teippausvaiheissa, koska PTFE:n lämpötilaluokitus -65 °C - 260 °C kattaa kaikki ilmassa olevat ympäristöt. Avioniikkajohdotuksen suojausvaatimukset koskevat myös salaman epäsuoria vaikutuksia – korkealla oleva lentokone voi kokea 200 kA:n salamaniskun, joka kytkeytyy johtosarjoiksi koko lentokoneen rungossa. Avioniikkanipuissa suojatun johdon tulee siirtää alle 1 % kytketystä energiasta sisäjohtimeen, mikä asettaa erittäin alhaisen siirtoimpedanssitavoitteen. Johtojen ja kaapelien teippaus näissä kokoonpanoissa tehdään tiukan prosessivalvonnan alaisena ja 100 %:n peittovarmennus ennen suojan kiinnittämistä.

Ääni ja lähetys

Ammattimainen balansoitu äänikaapeli käyttää johdinparia, joita ympäröi spiraali tai punottu suojus. Tasapainotettu differentiaalisignaali torjuu yhteistilan kohinaa, joka esiintyy tasaisesti molemmissa johtimissa – mukaan lukien 60 Hz:n humina valaistusinfrastruktuurista, LVI-järjestelmistä ja rinnakkaisista virtajohdoista. Suoja on lisäsuoja kohinalähteille, jotka muutoin näyttäisivät yhteismuotoisena signaalina. Lähetysstudioissa, joissa sadat äänisyötteet kulkevat rinnakkain pitkiä matkoja, tasapainotetun johdotuksen ja suojauksen yhdistelmä mahdollistaa puhtaan signaalin siirron vahvistamatta maasilmukoita. Esimerkiksi vakiomikrofonikaapeli säilyttää signaalin eheyden yli 50 metrin matkalla alle -90 dBu:n kohinatasolla.

Kuinka tunnistaa suojattu johto sen merkintöjen ja rakenteen perusteella

Kaapelia tarkasteltaessa useat visuaaliset ja tulostetut ilmaisimet vahvistavat, onko se suojattu, ja kuvaavat käytetyn suojan tyyppiä. Näiden merkintöjen ymmärtäminen säästää aikaa hankittaessa vaihtokaapelia tai tarkistettaessa, että asennettu kaapeli täyttää vaatimukset.

Kaapelivaipan tulostus sisältää tyypillisesti merkintäkoodin, joka tunnistaa suojatyypin. Yleiset nimitykset noudattavat IEC 60228:n ja UL:n nimeämiskäytäntöjä:

• F/UTP — Kokonainen kalvosuoja, suojaamattomat kierretyt parit sisällä. Yleinen Cat 5e ja Cat 6 suojatuissa asennuksissa.
• U/FTP — Ei yleissuojaa, yksittäiset kalvosuojatut kierretyt parit. Käytetään malleissa Cat 6A ja Cat 7 vähentämään parien välistä ylikuulumista.
• S/FTP — Punottu haalari ja yksittäiset kalvosuojatut parit. Paras suorituskyky Cat 7- ja Cat 8 -sovelluksiin.
• SY, CY, YCY — Eurooppalaiset nimityskoodit suojatuille teho- ja ohjauskaapeleille, joissa on teräslankapanssarointi ja/tai kuparipunossuojat.
• RG (radioopas) — Tarkoittaa koaksiaalikaapelia. Erityinen RG-numero (RG-58, RG-6, RG-213) viittaa alkuperäisessä MIL-C-17-spesifikaatiossa määriteltyyn suojatyyppiin ja rakenteeseen.

Fyysinen leikkaaminen kaapelin poikkileikkaukseen paljastaa suojakerroksen suoraan. Suojakalvo näkyy kirkkaana, heijastavana metallikerroksena ulkovaipan alla, tyypillisesti sen vieressä kulkevana tyhjennysvaijerina. Punotussa kilvessä näkyy näkyvä lankakuvio. Jos molemmat ovat olemassa, kaapeli käyttää yhdistelmäsuojaa. Lanka- ja kaapeliteippauskerros, jos sellainen on, näyttää sileältä kalvokääreeltä välittömästi suojakerroksen sisällä – usein läpikuultavana tai luonnonvalkoisena polyesteriteippiä käytettäessä tai hopeanvärisenä yksittäisten parien kääreessä folioteippiä.

Oikean suojatun johdon valitseminen sovelluksellesi

Suojatun johdon oikea määrittäminen edellyttää muutakin kuin korkeimman saatavilla olevan suojauksen valitsemista. Ylimäärittely lisää kaapelin kustannuksia, halkaisijaa, painoa ja asennusaikaa. Alimäärittely jättää järjestelmän alttiiksi häiriöille. Jäsennellyssä valintaprosessissa otetaan huomioon todellinen häiriöympäristö, signaalityyppi, taajuusalue, mekaaniset vaatimukset ja asennusrajoitukset.

Aloita luonnehtimalla ympäristön häiriölähteitä. Säädettävä taajuusmuuttaja, joka kytketään 8 kHz:n taajuudella, tuottaa yliaaltoja jopa useisiin satoihin kHz:iin, mikä vaatii kalvo- tai punossuojaa, jolla on pieni siirtoimpedanssi kyseisellä taajuusalueella. Lähellä oleva radiolähetin- tai tutka-asennus tuottaa yli 30 MHz häiriöitä, joissa kalvon peitto on kriittisempi kuin punoskulma. Jos molempia häiriöitä esiintyy, yhdistelmäsuoja on oikea lähtökohta.

Kaapelin joustoikä on usein ratkaiseva tekijä kalvon ja punoksen välillä. Kalvosuojat halkeilevat ja muodostavat rakoja suhteellisen muutaman joustojakson jälkeen – dynaamisissa sovelluksissa tyypillisesti alle 10 000. Punotut suojukset voivat kestää satoja tuhansia joustojaksoja ennen kuin peitto heikkenee merkittävästi. Spiraalisuojat kestävät miljoonia joustojaksoja, mutta heikentävät korkeataajuisen suojauksen tehokkuutta. Suojaustyypin sovittaminen odotettuihin joustojaksoihin käytössä estää ennenaikaisen kaapelivian, joka muuten näyttäisi ajoittaisena suojauksen heikkenemisenä ja ennakoimattomina signaalin laatuongelmina.

Lämpötilaluokituksen tulee kattaa sekä käyttöympäristö että mahdolliset lyhytaikaiset retket. 75 °C:n käyttölämpötilalle suunniteltu kaapeli ei sovellu asennettavaksi lähelle lämmönlähdettä, jonka huippulämpötila on 90 °C tuotantojaksojen aikana, vaikka 90 °C saavutettaisiin vain hetken. Langan ja kaapelin teippausvaiheessa käytetty teippimateriaali on usein lämpötilaluokitusta rajoittava komponentti – polyesteriteippi kestää jopa 125 °C:n lämpötilaa, kun taas PTFE-teippi laajentaa alueen 260 °C:seen korkeissa lämpötiloissa.

Vahvista lopuksi päätetapa ennen kaapelin valinnan viimeistelyä. Punottu suojus vaatii takakuoren tai kaapeliholkkitiivisteen, joka tarjoaa kehän suuntaisen suojakontaktin – ei letkua. Tyhjennyslangalla varustetussa kalvosuojassa tarvitaan liitin, joka sopii tyhjennyslangan nastamääritykseen. Kaapelin asentaminen väärällä päätemenetelmällä tekee suojauksesta suurelta osin tehottoman riippumatta siitä, kuinka hyvin itse kaapeli on määritetty.
