Mitä SATA-kaapeli tekee? Toiminto, tyypit ja vinkit

Mitä SATA-kaapeli tekee? Suora vastaus

SATA (Serial ATA) -kaapelilla on yksi ydintarkoitus: se luo nopean tiedonsiirtokanavan tallennuslaitteen – kuten kiintolevyaseman (HDD), SSD-aseman (SSD) tai optisen aseman – ja tietokoneen emolevyn välille. Ilman tätä kaapelia järjestelmäsi ei voi lukea tai kirjoittaa näistä tallennuslaitteista, mikä tarkoittaa, ettei käyttöjärjestelmää, tiedostoja tai toimivaa tietokonetta käytännössä ole.

Itse asiassa kahden tyyppisiä SATA-kaapeleita toimii yhdessä kaikissa tallennusasetuksissa: SATA datakaapeli , joka välittää datasignaaleja aseman ja emolevyn välillä, ja SATA virtajohto , joka toimittaa sähköä virtalähteestä (PSU) itse taajuusmuuttajaan. Molemmat ovat välttämättömiä – asema, jossa on vain toinen kahdesta kytkettynä, ei yksinkertaisesti toimi.

Näiden kaapeleiden fyysinen rakenne – eristeen paksuudesta johtimen puhtauteen – riippuu merkittävästi niiden takana olevasta valmistusprosessista. Nykyaikaiset SATA-kaapelit valmistetaan tarkkuuslanka- ja kaapeliekstruuderikoneistolla, joka eristää tasaisesti kuparijohtimien päälle varmistaen signaalin eheyden kaapelin koko pituudella. Tämä valmistusyksityiskohta ei ole triviaali; se vaikuttaa suoraan siirtonopeuksiin, lämmönkestävyyteen ja pitkäaikaiseen kestävyyteen.

Kuinka SATA-kaapelit siirtävät tietoja: tekninen mekanismi

SATA käyttää sarjalähetysmenetelmää, mikä tarkoittaa, että databitit lähetetään yksi kerrallaan jatkuvassa virrassa rinnakkaisen sijaan. Tämä oli merkittävä ero vanhemmasta PATA (Parallel ATA) -standardista, joka lähetti useita bittejä samanaikaisesti, mutta vaati leveitä nauhakaapeleita ja kärsi ylikuulumishäiriöistä suuremmilla nopeuksilla.

SATA-datakaapeli sisältää 7 nastaa ja 3 johdinta : kaksi paria differentiaalisignaalijohtoja tiedon lähettämiseen ja vastaanottamiseen sekä kolme maadoitusjohtoa, jotka vähentävät sähkömagneettisia häiriöitä. Differentiaalinen signalointi tarkoittaa, että kaapeli lähettää saman signaalin kahdesti – kerran normaalisti ja kerran käänteisesti – ja vastaanottava laite vertaa näitä kahta suodattaakseen kohinan. Tämä lähestymistapa mahdollistaa SATA-kaapeleiden luotettavan toiminnan korkeilla taajuuksilla ilman vanhempia standardeja vaivanneita häiriöongelmia.

SATA-sukupolven nopeuden vertailu

SATA III, joka toimii osoitteessa 6 Gb/s tehollisen läpimenonopeuden ollessa noin 600 MB/s , on nykyinen standardi, jota käytetään käytännössä kaikissa kuluttajien pöytätietokoneissa ja kannettavissa tietokoneissa. Fyysinen kaapeli itsessään on taaksepäin yhteensopiva kaikissa kolmessa sukupolvessa – SATA III -kaapelilla voi liittää SATA I -aseman – vaikka nopeudet rajoitetaan hitaamman laitteen maksimiin.

SATA-virtakaapeli: mitä se tekee ja miksi sillä on merkitystä

SATA-virtaliitin on 15-nastainen pistoke, joka toimittaa kolme erillistä jännitetasoa liitettyyn asemaan: 3,3V, 5V ja 12V . Jokainen jännite palvelee eri toimintoa taajuusmuuttajan sisäisissä komponenteissa. 12 V linja syöttää ensisijaisesti kiintolevyasemien moottoria ja pyörittää levyjä nopeudella 5 400 tai 7 200 rpm. 5 V linja syöttää taajuusmuuttajan logiikkakorttia ja luku-/kirjoituselektroniikkaa. Jotkin nykyaikaiset SSD-levyt käyttävät SATA-standardin versiossa käyttöön otettua 3,3 V:n linjaa vähätehoisissa ohjainpiireissään.

15-nastainen SATA-virtaliitin korvasi PATA-järjestelmissä käytetyn vanhemman 4-nastaisen Molex-liittimen. Se tarjoaa paljon ohuemman profiilin, helpomman reitityksen kotelon sisällä ja mahdollisuuden siirtää kaikki kolme jännitetasoa samanaikaisesti yhden liittimen kautta. Tyypillinen 2,5 tuuman kannettavan tietokoneen tyylinen SSD käyttää vain 5 V:n johtoa ja kuluttaa niin vähän kuin 1-3 wattia kuormitettuna , kun taas 3,5 tuuman pöytäkoneen kiintolevy, joka pyörii nopeudella 7 200 rpm, voi vetää 8-10 wattia hakutoimintojen aikana - ensisijaisesti 12 V kiskon kautta.

SATA-virtakaapelin johdotuksen laatu – erityisesti kuparijohtimien mitta ja eristyksen tasaisuus – vaikuttavat jännitteen vakauteen kuormituksen alaisena. Tässä tapauksessa valmistusprosessit, kuten lanka- ja kaapeliekstruuderin tuotannossa käytetyt, tulevat suoraan merkityksellisiksi todellisen suorituskyvyn kannalta.

Miten Lanka- ja kaapeliekstruuderi Tekniikka muokkaa SATA-kaapelin laatua

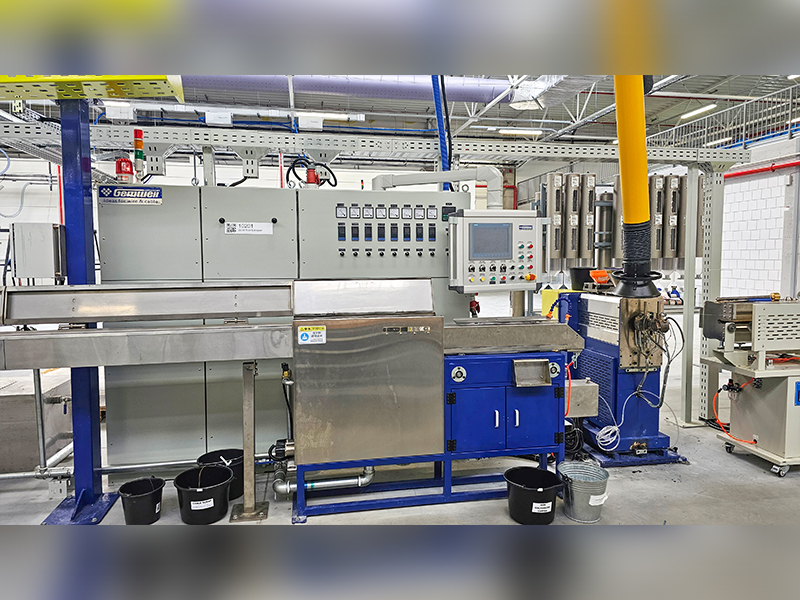

Jokainen SATA-kaapeli aloittaa käyttöikänsä ekstruusiolinjalla. Lanka- ja kaapeliekstruuderi on kone, joka pakottaa sulan kestomuovimateriaalin – yleisimmin PVC:n (polyvinyylikloridin), LLDPE:n (lineaarinen pienitiheyksinen polyeteeni) tai FEP (fluorattu eteenipropeeni) – kuparijohtimen ympärillä olevan suulakkeen läpi, jolloin syntyy tasaisesti päällystetty lanka. Tämä ei ole toissijainen yksityiskohta; suulakepuristuksen laatu määrää eristeen paksuuden tasaisuuden, dielektriset ominaisuudet, lämpötilan kestävyyden ja kaapelin kestävyyden vuosien käytössä.

Erityisesti SATA-kaapeleiden tuotannossa lanka- ja kaapeliekstruuderin on eristettävä erittäin hienoja johtimia erittäin tarkasti. SATA-datakaapeleita käytetään yleensä 28 AWG-johdinta signaalilinjoille ja 26 AWG-johdinta maajohtoja varten. Näillä mittareilla jopa pieni poikkeama eristeen paksuudessa – esimerkiksi 0,02 mm:n ero spesifikaatiosta – voi muuttaa kaapelin impedanssiominaisuuksia ja vaikuttaa signaalin eheyteen SATA III:n vaatimilla 6 Gb/s taajuuksilla.

Mihin suulakepuristuslaatu vaikuttaa valmiissa kaapelissa

• Impedanssin ohjaus: SATA-kaapelit on suunniteltu ylläpitämään 100 ohmin (±10 %) differentiaaliimpedanssia. Ekstruusioepäjohdonmukaisuudet aiheuttavat impedanssivaihteluita, jotka aiheuttavat signaalin heijastuksia ja datavirheitä.
• Dielektrisyysvakio: Valittu eristysmateriaali ja se, kuinka tasaisesti se levitetään lanka- ja kaapeliekstruuderin avulla, määrittää kuinka nopeasti signaalit etenevät kaapelin läpi, mikä vaikuttaa suoraan latenssiin nanosekunnin tasolla.
• Lämpötilankestävyys: Oikeaan paksuuteen suulakepuristettu PVC-eriste kestää tyypillisesti lämpötiloja -20 °C - 80 °C. Huonosti kalibroidun suulakepuristimen aiheuttamat ohuet täplät johtavat eristeen hajoamiseen jatkuvassa kuumuudessa ladatusta asemasta tai lämpimästä kotelon sisäpuolelta.
• Joustava käyttöikä: Miten many times a cable can be bent without cracking depends on insulation cross-link density and extrusion consistency. Budget cables often fail at the connector entry points after repeated flexing.
• Johtimen tarttuvuus: Oikea suulakepuristuslämpötila ja -paine takaavat, että eristys kiinnittyy puhtaasti johtimen vaippaan ilman tyhjiä tiloja, mikä mahdollistaisi kosteuden pääsyn sisään ajan myötä.

Huippuluokan kaapelivalmistajat käyttävät lanka- ja kaapeliekstruuderilinjojaan reaaliaikaisilla kipinätestaus- ja halkaisijamittausjärjestelmillä, jotka tarkastavat jokaisella ekstrudoidun langan metrillä vikoja. Hyvämaineisten tuotemerkkien kuluttajalaatuiset SATA-kaapelit läpäisevät yleensä nämä laatutarkastukset. Tuntemattomien toimittajien erittäin halvat kaapelit – joita myydään usein netissä irtotavarana – ohittavat usein nämä vaiheet, minkä seurauksena kaapelit toimivat aluksi hyvin, mutta saavat ajoittaisia ​​virheitä 12–18 kuukauden kuluessa.

Litteät vs. pyöreät SATA-kaapelit: Rakenneerot ja milloin niillä on merkitystä

SATA-datakaapeleita on kahta pääasiallista fyysistä muotoa: litteä (nauhatyylinen) ja pyöreä. Molemmissa on sama 7-nastainen signaalijärjestely, mutta niiden sisäinen rakenne ja käytännön käyttäytyminen eroavat huomattavasti.

Litteät SATA-kaapelit ovat oletustyyli, joka toimitetaan useimpien emolevyjen mukana. Johtimet on asetettu vierekkäin ja koteloitu litteään kestomuovivaippaan, joka on tyypillisesti valmistettu litteällä kaapelilangalla ja kaapeliekstruuderilla tai laminointiprosessilla. Ne ovat edullisia valmistaa, ovat siististi pintoja vasten ja ne on helppo ohjata PC-kotelon sisäreunoja pitkin. Niillä on kuitenkin rajoitettu taivutussäde – niiden pakottaminen tiukille käyrälle voi vääntää johtimet ja aiheuttaa signaalin heikkenemistä tai fyysisiä vaurioita eristykseen jännityspisteissä.

Pyöreät tai punotut SATA-kaapelit niissä on erikseen eristettyjä johtimia, jotka on kierretty tai niputettu yhteen pyöreän ulkovaipan sisällä. Tämä rakenne tarjoaa paremman joustavuuden, helpottaa reititystä tiukkojen kaapelinhallintakanavien kautta ja tarjoaa hieman paremman EMI-suojauksen signaalijohtimien kierretyn parijärjestelyn ansiosta. Niiden valmistus maksaa enemmän, koska jokaisen johtimen on kuljetettava lanka- ja kaapeliekstruuderin läpi erikseen ennen kokoamista.

Suorakulmaiset vs. suorat liittimet

Litteän vs. pyöreän lisäksi SATA-kaapeleissa on myös suorat tai suorakulmaiset (90 asteen) liittimet toisessa tai molemmissa päissä. Suorakulmaliitin on erityisen hyödyllinen, kun asema on asennettu lähelle kotelon sivupaneelia, jossa suora liitin työntyisi ulospäin ja mahdollisesti estäisi ilmavirran tai estäisi paneelia sulkeutumasta. Suorakulmaliittimet tuovat pienen mekaanisen jännityskeskittymän taivutuskohdassa, joten kaapelin laadusta – erityisesti liittimen läpiviennin ylimuotin kestävyydestä – tulee entistä tärkeämpää näissä kokoonpanoissa.

Yleisiä merkkejä SATA-kaapelin epäonnistumisesta

SATA-kaapelit epäonnistuvat, ja ne epäonnistuvat useammin kuin useimmat ihmiset odottavat. Koska viallisen kaapelin oireet jäljittelevät läheisesti viallisen aseman oireita, kaapelit jätetään usein huomiotta vianmäärityksen aikana. Tietäen, mitä etsiä, säästää aikaa ja estää turhat aseman vaihdot.

• Ajoittainen tunnistus: BIOS tai käyttöjärjestelmä näkee aseman joskus, mutta ei muita. Tämä on klassinen oire löystyneestä tai vaurioituneesta SATA-datakaapelin liittimestä, joka ei saa johdonmukaista kosketusta nastojen kanssa.
• Usein esiintyvät luku-/kirjoitusvirheet: Sovellukset raportoivat virheistä tiedostoja käytettäessä, tai käyttöjärjestelmä kirjaa levyvirheet tapahtumankatseluohjelmaan. Jos SMART-diagnostiikka osoittaa, että asema on kunnossa, kaapeli on seuraava looginen epäilty.
• Äkilliset suorituskyvyn laskut: Normaalisti 500 Mt/s lukeva SATA III SSD testaa yhtäkkiä 150 Mt/s. Tämä nopeus vastaa SATA I -kaistanleveyttä – merkki siitä, että linkki etenee alhaisimpaan yhteiseen nimittäjään huonontuneen kaapelin signaalivirheiden vuoksi.
• Napsauttavat tai pyörimättömät asemat: Vaikka nämä yleensä viittaavat mekaaniseen käyttöongelmaan, virtakaapeliongelmat voivat aiheuttaa sen, että asema ei saa riittävästi jännitettä moottorin pyörittämiseen, mikä aiheuttaa samanlaisia ​​oireita.
• Käynnistysvirheet kotelon siirtämisen jälkeen: PC:n siirtäminen saa kaapelit taipumaan ja siirtymään. Rajalla toimiva kaapeli voi menettää kosketuksen kokonaan yhden siirron jälkeen.

Korjaus kaikissa näissä tapauksissa on usein a 3–8 dollarin vaihtokaapeli , mutta ihmiset käyttävät usein tuntikausia diagnostiikkaan täydellisen hyvällä asemalla. Vaihda aina kaapeli ensin, kun säilytysongelmia ilmaantuu yhtäkkiä ilman aiempia merkkejä aseman kulumisesta.

SATA-kaapelit eri laitesovelluksissa

Vaikka pöytätietokoneet ovat yleisin SATA-kaapeleiden konteksti, liitäntä näkyy useissa laitteistoissa – ja kaapelivaatimukset vaihtelevat sovelluksen mukaan.

Pöytätietokoneet

Pöytäkoneiden 3,5 tuuman vakiokiintolevyt ja 2,5 tuuman SSD-levyt käyttävät täysikokoisia SATA-data- ja virtaliittimiä. ATX-muotoiset emolevyt tarjoavat yleensä 4-8 SATA-porttia , sallien useita asemia. Huippuluokan HEDT (High-End Desktop) -levyt voivat tarjota jopa 12 SATA-porttia paljon tallennustilaa vaativia rakenteita, kuten NAS-palvelimia tai videoeditointityöasemia, varten.

Kannettavat tietokoneet

Kannettavissa tietokoneissa on 2,5 tuuman asemia, joissa on sama SATA-liitäntä, mutta kaapeli on yleensä hyvin lyhyt, joskus suoraliitäntänauha, joka on integroitu asemapaikkaan. Kannettavien tietokoneiden jälkimarkkinoiden SATA-kaapelit on valmistettava tarkan pituuden ja joustavuuden mukaan – tässä kaapelin vaipan jousto-ominaisuudet, jotka määräytyvät osittain lanka- ja kaapeliekstruuderin materiaalivalinnoissa, tulevat kriittisiksi, koska kaapeli kestää rasitusta joka kerta, kun runko joustaa normaalin käytön aikana.

Palvelimet ja NAS-laitteet

Palvelinympäristöissä SATA-kaapeleiden on täytettävä korkeammat kestävyysstandardit, koska asemia käytetään jatkuvasti, usein 24/7. Palvelintason kaapeleissa käytetään raskaampia eristemateriaaleja ja lukitusliittimiä estämään vahingossa tapahtuva irrotus. Joissakin yritysasetuksissa käytetään eSATA:ta (External SATA) ulkoisten tallennuskoteloiden liittämiseen – versiota, joka käyttää eri fyysistä liitintä, mutta samaa signalointiprotokollaa, kaapeleilla, jotka on suojattu ulkoiselta EMI:ltä ja joiden kesto on pidempi. 2 metriä verrattuna sisäisten SATA-kaapeleiden tyypilliseen 1 metrin rajaan.

Optiset asemat ja erikoislaitteet

DVD- ja Blu-ray-asemat käyttävät myös tavallisia SATA-liitäntöjä, kuten myös jotkin nauha-asemat ja tietyt teolliset sulautetut järjestelmät. Kaapeli suorittaa saman tehtävän kaikissa näissä: muodostaa datapolun ja toimittaa tehoa. Teolliset sovellukset vaativat joskus kaapeleita, joilla on leveämmät lämpötilaluokitukset, mikä tarkoittaa, että valmistajien on käytettävä eristysyhdisteitä lanka- ja kaapeliekstruuderilinjoissaan – materiaaleja, kuten silloitettu polyeteeni (XLPE) tavallisen PVC:n sijaan, joka on mitoitettu jatkuvaan toimintaan 90 °C:ssa tai korkeammassa lämpötilassa.

SATA vs. muut tallennusliitännät: mihin kaapeli sopii isompaan kuvaan

SATA-kaapelin toiminnan ymmärtäminen tarkoittaa myös sen paikan ymmärtämistä muihin tallennusliitäntätekniikoihin verrattuna, etenkin kun NVMe- ja M.2-asemia on yleistynyt.

NVMe M.2 -asemat kytketään suoraan emolevyn paikkaan eivätkä vaadi erillistä kaapelia – ne vastaanottavat sekä datasignaaleja että virtaa itse M.2-liittimen kautta. Tämä tekee niistä nopeampia ja siistimpiä kaapelinhallinnassa. SATA-kaapelit ovat kuitenkin erittäin tärkeitä, koska kiintolevyasemat hallitsevat edelleen suuren kapasiteetin teratavukohtaista tallennustilaa — 20 Tt:n kiintolevy maksaa tällä hetkellä murto-osan 20 Tt:n NVMe SSD:stä — ja kaikki kiintolevyt käyttävät SATA-liitäntää. SATA SSD -levyt ovat myös edelleen suosittuja edullisina päivitysvaihtoehtoina vanhemmissa järjestelmissä, joissa ei ole M.2-paikkaa.

Oikean SATA-kaapelin valinta: Mitä etsiä

Kaikkia SATA-kaapeleita ei ole luotu samanarvoisiksi. Koska kaapeli itsessään on halpa verrattuna siihen liitettäviin asemiin – ja kaapelivian aiheuttaman tiedon menettämisen kustannukset – kannattaa valita huolella. Tässä on mitä arvioida:

Johdinmateriaali ja mittari

Etsi kaapeleita, joissa on hapettomat kuparijohtimet (OFC). OFC-langassa on vähemmän epäpuhtauksia kuin tavallisessa kuparissa, mikä tarkoittaa pienempää resistanssia pituusyksikköä kohti ja parempaa signaalinsiirtoa. Johdin vedetään suuttimen läpi määritellyn AWG-mitan saavuttamiseksi, minkä jälkeen se kulkee lanka- ja kaapeliekstruuderin läpi eristepinnoitteensa saamiseksi. Kaapelit, joissa ei ole määritetty johdintyyppiä, valmistetaan usein kuparipinnoitetusta alumiinista (CCA), jonka johtavuus on noin 60 % ja joka on hauraampaa taivutusjännityksen vaikutuksesta.

Liitinkielekkeiden lukitus

Vakio-SATA-liittimissä ei ole lukitusmekanismia. Ne luottavat vain kitkaan pysyäkseen paikoillaan. Tärinäjärjestelmässä – lähellä voimakasta tuuletinta, ajoneuvossa tai missä tahansa mobiilisovelluksessa – tämä on todellinen riski. Kaapelit a lukitussalpa tai pidike kiinnitä liitäntä mekaanisesti liittimen rungossa ja estä vahingossa irtoaminen. Monet premium-kaapelit sisältävät tämän ominaisuuden pientä lisämaksua vastaan.

Kaapelin pituus

SATA-spesifikaatio sallii kaapelin pituuden jopa 1 metri (noin 39 tuumaa) sisäisille kaapeleille. Useimmat valmiiksi rakennetut järjestelmät käyttävät 45–50 cm:n kaapeleita, mikä riittää vakiomalleihin tornikokoonpanoihin. Pidempiä kaapeleita on saatavana, mutta ne aiheuttavat enemmän vastusta ja signaalin heikkenemisen mahdollisuutta, joten vältä liiallista pituutta – käytä lyhintä kaapelia, joka ulottuu mukavasti emolevyn portista asemaan ilman jännitystä tai jyrkkiä mutkia.

Takin materiaali

Kaapelin ulkovaippa — jota käytetään lanka- ja kaapeliekstruuderilla viimeisenä ekstruusiokerroksena monikerroksisissa kaapelirakenteissa — määrittää joustavuuden, lämpötilan kestävyyden ja kemiallisen kestävyyden. Vakiokaapeleissa käytetään PVC:tä, joka on joustava ja edullinen. Korkean lämpötilan ympäristöissä (kuten tiheissä telineisiin asennetuissa palvelimissa tai teollisuuskoteloissa) etsi kaapeleita, joissa on LLDPE- tai FEP-vaippa, jotka tarjoavat paremman lämmönkestävyyden ja alhaisemman kaasunpäästön – kemikaalien vapautumisen, jotka voivat ajan myötä saastuttaa herkän elektroniikan suljetuissa koteloissa.

Tuotemerkki ja sertifiointi

Vakiintuneiden merkkien, kuten Sabrent, StarTech, Rosewill ja Monoprice, kaapeleissa käytetään tuotantolinjoja, joissa on johdonmukainen laadunvalvonta, mukaan lukien sisähalkaisijamittaus suulakepuristuksen aikana ja 100 %:n jatkuvuuden testaus kokoonpanon jälkeen. Yleiset kaapelit ilman tuotemerkkiä ohita nämä vaiheet. UL-luettelo (Pohjois-Amerikan markkinoille) ja CE-merkintä (Euroopan markkinoille) osoittavat, että kaapeli täyttää sähköturvallisuuden ja rakennusalan vähimmäisstandardit.

Miten to Properly Connect and Route SATA Cables

Oikea asennus ratkaisee yhtä paljon kuin kaapelin laatu. Huolimattomasti asennettu laadukas kaapeli ei toimi paremmin kuin halpa.

1. Tunnista emolevyn SATA-portit. Ne sijaitsevat tyypillisesti ATX-järjestelmissä levyn oikealla reunalla, merkitty SATA0 - SATA5 tai vastaavalla. Käytä ensin pienempinumeroisia portteja; ne on usein kytketty ensisijaiseen SATA-ohjaimeen, joka tarjoaa parhaan suorituskyvyn ja käynnistysprioriteettituen.
2. Liitä datakaapeli. SATA-dataliittimessä on L-muotoinen lovi, joten se voidaan liittää vain yhteen suuntaan. Paina sitä lujasti aseman dataporttiin, kunnes tunnet sen asettuvan täysin paikalleen. Jos käytät lukituskaapelia, kiinnitä salpa.
3. Liitä virtajohto. 15-nastainen SATA-virtaliitin on myös avaimella ja se liitetään vain yhteen suuntaan. Se vaatii suuremman kosketuspinnan vuoksi enemmän sisääntyöntövoimaa kuin dataliitin – käytä tasaista ja tasaista painetta mieluummin kuin heiluta liitintä, mikä voi taivuttaa tai murtaa liittimen kotelon.
4. Reititä kaapeli ilman jyrkkiä mutkia. Säilytä vähintään 25 mm:n (noin 1 tuuman) taivutussäde kaikissa kaapelin kohdissa. Litteät kaapelit ovat erityisen herkkiä kiertymiselle – jos käytettävissä on suorakulmainen liitin, käytä sitä lähellä aseman päätä poistaaksesi mutkan liittimen sisääntulokohdasta, josta useimmat viat johtuvat.
5. Varmista ylimääräinen kaapelin pituus. Käytä nippusiteitä tai tarranauhaa niputtamaan ylimääräinen kaapeli pois tuulettimista ja ilmavirtausreiteistä. Kiinnittämätön SATA-kaapeli voi joutua tuulettimen siiven sisään ja aiheuttaa sekä kaapelin vaurioitumisen että tuulettimen vian.
6. Tarkista BIOSissa käynnistyksen jälkeen. Asennuksen jälkeen avaa järjestelmän BIOS/UEFI ja varmista, että asema näkyy tallennuslaiteluettelossa. Jos näin ei ole, tarkista molemmat kaapeliliitännät ennen kuin otat aseman tai emolevyn ongelman.

Jokaisen SATA-kaapelin takana oleva valmistusketju

Ymmärtääksesi täysin, mitä SATA-kaapeli tekee ja miksi laadulla on väliä, se auttaa jäljittämään sen luovan tuotantoprosessin. Yksi SATA-kaapeli kulkee useiden valmistusvaiheiden läpi ennen kuin se saapuu PC-valmistajan käsiin.

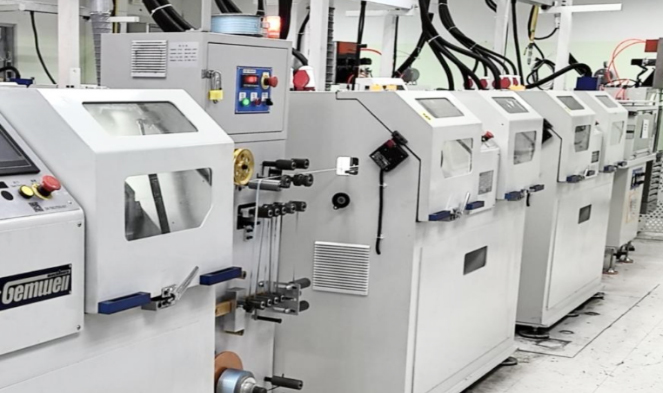

Se alkaa kuparisauvalla, joka vedetään langanvetokoneen läpi kohde-AWG-mittariin. Vedetty lanka kulkee sitten lanka- ja kaapeliekstruuderin läpi, jossa käytetään termoplastista eristystä. Yksiruuviisessa suulakepuristimessa – yleisin tyyppi kaapelien valmistuksessa – eristeyhdiste syötetään pellettimuodossa kuumennettuun tynnyriin, sulatetaan ja pakotetaan ristipään läpi, joka peittää langan sen liikkuessa läpi. Linjanopeudet ohuille langoille, kuten 28 AWG, kulkevat tyypillisesti 100-600 metriä minuutissa , ekstruuderin lämpötilaprofiilia ja ruuvin nopeutta säädellään tarkasti eristeen paksuuden säilyttämiseksi.

Suulakepuristuksen jälkeen eristetyt johtimet kootaan - joko lasketaan tasaisesti litteän kaapelin rakentamista varten tai kierretään pareittain pyöreän kaapelin rakentamista varten. Kierretyt parikokoonpanot noudattavat tiettyjä kierrenopeuksia (kierroksia pituusyksikköä kohti) differentiaalisen impedanssin ohjaamiseksi. Kootut johtimet voidaan sitten viedä toisen lanka- ja kaapeliekstruuderin läpi yleisen ulkovaipan asentamiseksi.

Liittimen päättäminen tapahtuu seuraavasti: kaapelien päät leikataan sopivaan pituuteen, kuoritaan ja puristetaan tai muovataan muovisilla SATA-liitinkoteloilla. Tämän jälkeen koko kokoonpano testataan jatkuvuuden, oikosulun ja joissakin tapauksissa korkeataajuisen impedanssin ominaisuuksien suhteen käyttämällä aika-alueen reflektometria (TDR) laitteita.

Tämä koko prosessi - lanka- ja kaapeliekstruuderilinjasta valmiiseen kaapeliin - tapahtuu suurelta osin laitoksissa Kiinassa, Taiwanissa ja yhä useammin Vietnamissa ja Intiassa. Ero 2 dollarin kaapelin ja 7 dollarin kaapelin välillä on yleensä siinä, mitkä laadunvalvontavaiheet suoritetaan ja kuinka tiukasti lanka- ja kaapeliekstruuderin prosessia valvotaan tuotannon aikana.
