Ethernet-johdon tekeminen: Vaiheittainen opas

Oman Ethernet-johdon tekeminen on yksinkertaista, kun ymmärrät kytkentäjärjestyksen, oikeat työkalut ja tarvitsemasi kaapelistandardin. Koko prosessi kestää alle 10 minuuttia kaapelia kohden kun olet saanut materiaalit valmiiksi. Puristat RJ45-liittimet kierretyn parikaapelin kumpaankin päihin joko T568A- tai T568B-johdotusstandardin mukaisesti ja varmistat sitten yhteyden kaapelin testerillä. Siinä lyhyt vastaus. Tämän oppaan loppuosassa käsitellään tarkemmin jokaista vaihetta, jokaista muuttujaa ja jokaista virhettä, jota kannattaa välttää.

Olipa kyseessä kotilaboratorio, johdotus toimistossa tai vaurioituneen patch-kaapelin vaihtaminen, oman Ethernet-johdon rakentaminen antaa sinulle tarkan pituuden hallinnan, mahdollisuuden valita laadukkaampia materiaaleja ja todellisen käsityksen siitä, mitä verkkosi luottaman kaapelin sisällä on.

Mitä Ethernet-kaapelin sisällä oikeastaan on

Ennen kuin puristat mitään, on hyvä tietää, minkä kanssa työskentelet. Eirmaali Ethernet-kaapeli sisältää neljä kierrettyä paria kuparilankaa – yhteensä kahdeksan johdinta . Kiertäminen on tahallista. Jokainen pari on kierretty hieman eri nopeudella poistamaan sähkömagneettiset häiriöt (EMI) naapuripareista, ominaisuus, jota kutsutaan ylikuulumiseksi.

Kaapelin ulkovaippa – se osa, jonka näet ja jota käsittelet – on tyypillisesti valmistettu PVC:stä tai vähäsavuisesta nollahalogeeniyhdisteestä (LSZH). Tämä takki valmistetaan jatkuvina pituuksina käyttämällä a lanka- ja kaapeliekstruuderi , kone, joka sulattaa eristemateriaalin ja pakottaa sen kuparijohtimien ympärille, kun ne kulkevat suulakkeen läpi. Tämän ekstrudoidun vaipan tasaisuus ja paksuus vaikuttavat suoraan kaapelin joustavuuteen, sen kestävyyteen äärimmäisiä lämpötiloja vastaan ​​ja kykyyn täyttää paloturvallisuusluokitukset, kuten CM, CMR tai CMP.

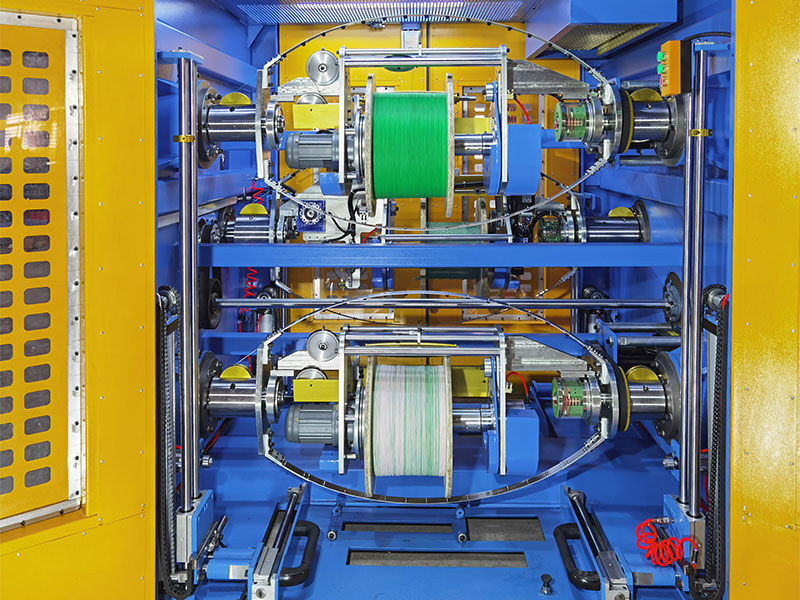

Vaipan sisällä jokainen yksittäinen johdin on myös päällystetty ohuella kerroksella värillistä muovieristettä - jälleen levitetään lanka- ja kaapeliekstruuderi valmistuksen aikana. Tämän värikoodin avulla voit seurata T568A- ja T568B-kytkentäkaavioita tarkasti, kun päätät kaapelin käsin.

Ethernet-kaapeliluokat ja niiden tekniset tiedot

Useimmissa DIY Ethernet -johtoprojekteissa Cat6 on käytännöllinen makea paikka . Se on laajalti saatavilla, käsittelee gigabitin nopeuksia täydellä 100 metrin juoksulla, tukee 10 Gbps lyhyemmillä matkoilla ja maksaa vain vähän enemmän kuin Cat5e. Cat6A:ta kannattaa harkita, jos teet pysyvän seinäasennuksen ja haluat tulevaisuudenkestävyyden 10 Gbps:llä koko 100 metrillä.

Ennen aloittamista tarvitsemasi työkalut ja materiaalit

Useimmat epäonnistuneet Ethernet-kaapelit alkavat leikata työkaluja. Huono poimutus on silmälle näkymätön, mutta tuhoisa merkkinä eheydestä. Tässä on kaikki mitä tarvitset tehdäksesi työn oikein:

Välttämättömät työkalut

• Puristustyökalu – Tämä on tärkein työkalu. Laadukas räikkäpuristin (kuten Platinum Toolsin tai Klein Toolsin valmistama) kohdistaa tasaisen ja tasaisen paineen kaikkiin kahdeksaan tapiin samanaikaisesti. Halvat ei-räikkäpuristimet ovat yleisin syy ajoittaisiin liitäntöihin.
• Kaapelin irrottaja — Erityinen kaapelinkuorija uurtelee ulkovaippaa ilman, että sisällä oleva johtimen eristys naarmuuntuu. Voit käyttää veistä nipistyneenä, mutta lovettu sisäeristys aiheuttaa oikosulkuja ja signaalin heikkenemistä.
• Tasolle leikatut lankaleikkurit tai sakset — Johtimien leikkaamiseen tasapituisiksi ennen liittämistä RJ45-liittimeen.
• Kaapelitesteri — Ei neuvoteltavissa, jos teet useamman kuin yhden kaapelin. Perusjatkuvuustesteri maksaa alle 20 dollaria ja vahvistaa, että kaikki kahdeksan nastaa on kytketty oikein molemmista päistä.
• Viivain tai mittanauha — Mittaamaan kaapelin pituuden tarkasti ja tarkistamaan, että olet kiertänyt enintään suositeltua määrää johtimia kummassakin päässä.

Materiaalit

• Ethernet-kaapelin bulkkikela — Osta jalkaan tai 250 jalan, 500 jalan tai 1 000 jalan keloina projektisi laajuudesta riippuen. Kaapelin vaippa, valmistettu a kaapeliekstruuderi valmistuksen aikana on merkittävä sen luokkaluokitus, johdinmitta (tyypillisesti 23 AWG Cat6:lle) ja kaikki soveltuvat turvallisuustiedot (CMR nousuputkelle, CMP liitäntätilille).
• RJ45 liittimet — Osta liittimet, jotka vastaavat kaapeliluokkaasi. Cat6-kaapelit halkaisijaltaan suuremmilla johtimilla ja sisäisellä splineillä vaativat Cat6-luokiteltuja liittimiä, joissa on leveämpi johdinkanava. Cat5e-liittimien käyttäminen Cat6-kaapelissa johtaa huonoon sovitukseen ja epäonnistuneeseen puristamiseen.
• Vetoa vähentävät saappaat (valinnainen) — Nämä muoviholkit liukuvat kaapelin yli ennen puristamista ja napsahtavat RJ45-liittimen päälle suojatakseen liitoskohtaa toistuvalta taipumiselta.
• Kaapelitarrat tai -merkki — Merkitse jokaisen valmistamasi kaapelin molemmat päät. Tämä säästää tuntikausia myöhemmin tehtävältä vianetsinnältä.

T568A vs T568B johdotusstandardien ymmärtäminen

Tässä ihmiset hämmentyvät, joten ratkaistaan se suoraan. Ethernet-kaapeleille on olemassa kaksi hyväksyttyä johdotusstandardia: T568A ja T568B TIA/EIA-568-standardin määrittelemä. Ne eroavat toisistaan ​​vain oranssin ja vihreän parien järjestelyssä (nastat 1, 2, 3 ja 6). Molemmat toimivat hyvin Gigabit Ethernetissä. Valinnalla on merkitystä vain yhden asennuksen johdonmukaisuuden kannalta.

T568B on yleisimmin käytetty standardi Yhdysvalloissa , erityisesti kaupallisissa ja yritysympäristöissä. T568A on suositeltava valtion asennuksissa (se on määritelty joissakin Yhdysvaltain liittovaltion hallituksen verkkostandardeissa) ja se on teknisesti TIA:n suosima standardi uusissa asennuksissa. Käytännössä se toimii niin kauan kuin käytät samaa standardia suoran kaapelin molemmissa päissä.

T568B Pin-Out (vasemmalta oikealle, kieleke alaspäin)

Suorat vs Crossover-kaapelit

A suora kaapeli käyttää samaa johdotusstandardia (T568A tai T568B) molemmissa päissä. Näin teet lähes kaikissa tilanteissa: liität tietokoneen kytkimeen, kytkimen reitittimeen, seinäpistorasian kytkentäpaneeliin. A ristikkokaapeli käyttää T568A toisessa päässä ja T568B toisessa vaihtaen lähetys- ja vastaanottopareja. Crossover-kaapeleita tarvittiin historiallisesti kahden tietokoneen yhdistämiseen suoraan ilman kytkintä. Nykyään käytännöllisesti katsoen kaikki nykyaikaiset verkkoliitäntäkortit (NIC) ja kytkimet tukevat Auto-MDI/MDIX-tekniikkaa, joka tunnistaa ja korjaa automaattisesti kaapelin tyypin, mikä tekee ristikkäiskaapeleista enimmäkseen vanhentuneita. Eron tunteminen estää kuitenkin hämmennystä, kun kohtaat vanhan jakokaapelin vanhassa asennuksessa.

Vaihe vaiheelta: Ethernet-johdon tekeminen

Noudata näitä ohjeita huolellisesti. Ero gigabitin nopeuksilla toimivan kaapelin ja 100 Mbps:n epäonnistuneen kaapelin välillä – tai ei liity ollenkaan – johtuu usein millimetreistä paljaasta johtimesta tai yksittäisen johtimen kulmasta.

Vaihe 1: Leikkaa kaapeli sopivaksi

Mittaa katettava etäisyys ja leikkaa kaapeli. Lisää vähintään 6–12 tuumaa ylimääräistä pituutta, jotta voit ottaa huomioon liitännät molemmissa päissä ja antaa itsellesi hieman löysää myöhempää uudelleenliittämistä varten, jos liitin joskus epäonnistuu. Yhden Ethernet-kaapelisegmentin enimmäispituus on 100 metriä (328 jalkaa) Cat5e - Cat6A. Tämän ylittäminen aiheuttaa signaalin vaimennuksen ja epäluotettavia yhteyksiä.

Jos käytät vedonpoistosaappaat, liu'uta ne kaapeliin nyt – ennen kuin liität liittimen – koska et voi lisätä niitä myöhemmin.

Vaihe 2: Riisu ulkotakki

Käytä kaapelinpoistolaitetta uurrettamiseen ja poistamiseen noin 1–1,5 tuumaa (25–38 mm) ulkovaipasta kummastakin päästä. Pistele varovasti – leikkaat PVC- tai LSZH-vaippamateriaalin läpi, joka on levitetty lanka- ja kaapeliekstruuderilla kontrolloidulla paksuudella, eikä se vaadi paljon painetta. Riittää, että kuorintakonetta pyöritetään kaapelin ympäri kerran tai kahdesti. Vedä uurrettu takin osa irti paljastaaksesi sisällä olevat neljä kierrettyä paria.

Tarkista johtimet. Jos yksittäisen johtimen värillinen eristys on kolaroitu tai katkennut, leikkaa kaapelia pidemmälle ja aloita tämä vaihe uudelleen. Lohittu eriste aiheuttaa oikosulun vierekkäisten johtimien välille nykyaikaisen Ethernetin suurtaajuisen signaloinnin alaisena.

Joissakin Cat6-kaapeleissa on muovinen ristinmuotoinen kiila (kutsutaan myös erottimeksi tai X-täyteaineeksi), joka kulkee kaapelin pituudella pitääkseen parit fyysisesti erillään ja vähentääkseen ylikuulumista. Jos omasi tekee, leikkaa se tasaiseksi takin leikkauksen kanssa tasaisesti leikatun leikkauksen avulla.

Vaihe 3: Irrota ja järjestä parit

Kierrä varovasti jokainen neljästä parista ja suorista yksittäiset johtimet. Järjestä T568B:ssä ne vasemmalta oikealle tässä järjestyksessä: oranssi/valkoinen, oranssi, vihreä/valkoinen, sininen, sininen/valkoinen, vihreä, ruskea/valkoinen, ruskea.

Tämä on vaihe, joka kompastaa aloittelijat useimmiten. Ota aikaa täällä. Aseta johdot litteäksi käteesi ja tarkista järjestys kahdesti ennen kuin jatkat. Yksi transponoitu johto tarkoittaa, että kaapeli ei toimi – tai mikä pahempaa, se toimii ajoittain, mikä on vaikeampaa diagnosoida.

Älä kierrä enempää johdinta kuin on tarpeen. TIA/EIA-568-standardi määrittelee Cat6:n kiertymättömän maksimipituuden 13 mm (noin puoli tuumaa). Liiallinen irrotus heikentää kaapelin ylikuulumissuorituskykyä ja voi aiheuttaa sen, että se epäonnistuu sertifiointitestauksessa, vaikka se yhdistettäisiin gigabitin nopeuksilla perustestauksen aikana.

Vaihe 4: Leikkaa johtimet tasaiseksi

Pidä kaikkia kahdeksaa johdinta vaakatasossa ja tasaisesti kädessäsi pitäen samalla oikeaa vasemmalta oikealle järjestystä. Leikkaa ne kaikki saman pituisiksi - karkeasti - tasolle leikatuilla leikkeillä 12-14 mm (noin puoli tuumaa) mistä ulkotakki päättyy. Tavoitteena on täydellinen huuhtelu, tasainen leikkaus kaikkien kahdeksan johdon yli. Epätasaiset pituudet tarkoittavat, että jotkin johtimet eivät saavuta RJ45-liittimen nastoja, mikä aiheuttaa avoimen piirin näissä nastoissa.

Vaihe 5: Aseta johtimet RJ45-liittimeen

Pidä RJ45-liitintä kieleke alaspäin ja avoin pää itseäsi kohti. Liu'uta kahdeksan johdinta liittimen kahdeksaan kanavaan säilyttäen niiden järjestyksen. Työnnä ne lujasti sisään – jokaisen johtimen tulee koskettaa liittimen etuseinää jotta puristustapit saavat oikean kosketuksen.

Ennen kuin puristat, katso liittimen etuosaa (päätä, jossa nastat ovat). Sinun pitäisi nähdä eri väri kussakin nastakohdassa, ja vaipan pitäisi olla näkyvissä liittimen selän vedonpoisto-osan sisällä. Jos vaippa ei ole liittimen sisällä, mekaaninen vedonpoisto ei kytkeydy kunnolla ja kaapeli on hauras kyseisessä risteyksessä.

Käytä RJ45-läpivientiliittimiä, jos olet oppimassa – niiden edessä on aukko, jonka avulla voit työntää johtimet kokonaan läpi ja sitten leikata ylimääräiset puristuksen jälkeen. Ne on helpompi ladata oikein ja ne tuottavat johdonmukaisempia tuloksia aloittelijoille.

Vaihe 6: Purista liitin

Työnnä ladattu RJ45-liitin puristustyökalusi vastaavaan suuttimeen. Purista kahvat tiukasti ja kokonaan. Räikkäpuristin napsahtaa ja vapautuu, kun siihen on kohdistettu riittävästi painetta. Ei-räikkäpuristin vaatii paineen arvioinnin tunteen perusteella – purista tarpeeksi voimakkaasti, jotta kaikki kahdeksan nastaa työntyvät kokonaan johtimen eristeeseen ja vedonpoistokieleke painetaan kokonaan alas kaapelin vaippaan.

Jos käytit läpivientiliitintä, leikkaa edestä työntyvä ylimääräinen johdin tasolle leikatuilla leikkeillä. Leikatun pinnan tulee olla samassa tasossa liittimen etuosan kanssa.

Toista kaikki vaiheet kaapelin toiselle päälle. Käytä suoraa kaapelia varten samaa johdotusstandardia (T568B tai T568A) molemmissa päissä.

Vaihe 7: Testaa kaapeli

Liitä valmiin kaapelin molemmat päät kaapelitesteriin. Testeri lähettää signaalin jokaisen kahdeksasta nastasta peräkkäin ja varmistaa, että jokainen nasta toisessa päässä kytkeytyy vastaavaan nastaan ​​toisessa päässä ja ettei nastoja ole oikosulussa. Läpäisevä tulos perusjatkuvuustestauslaitteella tarkoittaa:

• Kaikki kahdeksan johdinta on kytketty oikein (ei aukkoja)
• Mitään johtimia ei ristiä tai vaihdeta
• Mitään johtimia ei ole oikosulussa toisiinsa

Perusjatkuvuuden testaaja ei tarkista suorituskykyominaisuuksia, kuten vaimennusta, paluuhäviötä tai lähipään ylikuulumista (NEXT). Kriittisen infrastruktuurin asennuksissa ammattimainen kaapelivarmentaja (kuten Fluke Networksin valmistama) suorittaa täydelliset TIA-568-sertifiointitestit. Nämä laitteet maksavat useita tuhansia dollareita, ja ne ovat tyypillisesti ammattimaisten verkkoasentajien vuokraamia tai omistamia.

Kuinka kaapelin valmistus vaikuttaa ostamiisi ja käyttämiisi kaapeleihin

Kun ostat Cat6- tai Cat6A-kaapelikelan, kaapelin laatu määräytyy suurelta osin sen valmistustavan mukaan – erityisesti kaapelin tarkkuuden ja kunnon mukaan. lanka- ja kaapeliekstruuderi käytetään eristämään johtimia, ja laitteet, joita käytetään ohjaamaan kunkin parin kierreasentoa.

Lanka- ja kaapeliekstruuderi toimii sulattamalla termoplastisen eristeyhdisteen (PVC, polyeteeni tai LSZH-materiaali) ja pakottamalla sen ristipään läpi liikkuvan johtimen ympärille. Ekstruuderi ohjaa eristekerroksen paksuutta ja samankeskisyyttä erittäin tiukoilla toleransseilla. Ethernet-kaapelin johtimien eristeen paksuus vaikuttaa suoraan kaapelin dielektrisyysvakioon, joka määrää signaalin etenemisnopeuden ja impedanssin. Cat6-kaapelin on säilytettävä ominaisimpedanssi 100 ohmia ±15 % koko sen taajuusalueella – spesifikaatio, joka riippuu täysin kaapeliekstruuderin johdonmukaisesta eristysgeometriasta.

Tästä syystä premium-merkkisten kaapelien ja vahvistamattomilta toimittajilta ostetun halvan nimettömän kaapelin välillä on merkittävä ero. Huonosti huolletuilla tai heikosti huolletuilla ekstruudereilla valmistetuissa kaapeleissa voi olla epäyhtenäinen eristyspaksuus, epäjohdonmukaisuus (huono samankeskisyys) tai vaihteleva vaipan seinämäpaksuus – kaikki tämä voi aiheuttaa sen, että kaapeli epäonnistuu suorituskykystandardeissa, vaikka se läpäisi jatkuvuustestin. Kaapeli, joka näyttää toimivalta 100 Mbps:n nopeudella, ei välttämättä kestä luotettavasti 1 Gbps tai 10 Gbps näiden valmistusepäjohdonmukaisuuksien vuoksi.

Lisäksi jotkin budjettikaapelien valmistajat korvaavat kuparipäällysteisillä alumiinijohtimilla (CCA) kiinteän kuparin. CCA:lla on noin 60 % puhtaan kuparin johtavuudesta , suurempi vastus ja huomattavasti huonompi suorituskyky Power over Ethernet (PoE) -sovelluksissa, joissa kaapelin on kuljettava sekä dataa että sähkövirtaa. Varmista aina, että ostamassasi kaapelissa on merkintä "BC" (paljas kupari) eikä "CCA", jos suorituskyky ja PoE-yhteensopivuus ovat tärkeitä.

Kiinteä ydin vs kierretty johdinkaapeli: mitä käyttää

Ethernet-kaapelia on saatavana kahdessa johdinrakenteessa: kiinteä ja säikeinen. Tällä erolla on enemmän merkitystä kuin useimmat ihmiset ymmärtävät.

Kiinteä johdinkaapeli

Jokainen kahdeksasta johtimesta on tyypillisesti yksi kuparilanka 23 AWG Cat6:lle . Kiinteäjohtiminen kaapeli on suunniteltu pysyviin asennuksiin: seinien, kattojen, putkien läpi sekä välilevyjen ja Keystone-liittimien välillä. Sillä on ylivoimainen sähköinen suorituskyky korkeilla taajuuksilla (pienempi vaimennus, paremmat ylikuulumisominaisuudet), mutta se on jäykempi ja alttiimpi johtimen väsymiselle, jos sitä taivutetaan toistuvasti. Kiinteäjohtimista kaapelia ei tule käyttää sovelluksissa, joissa kaapelia liikutetaan säännöllisesti, kierretään tai taivutetaan liittimissä.

Kierretty johdinkaapeli

Jokainen johdin koostuu useista ohuista kuparisäikeistä, jotka on niputettu yhteen, tyypillisesti 7 säiettä johdinta kohden. Kierretty kaapeli on pehmeämpi, joustavampi ja kestää toistuvan taivutuksen katkeamatta – joten se on oikea valinta patch-kaapeleille: lyhyt kaapeli seinäpistorasian ja tietokoneen välillä tai liitäntäpaneelin portin ja kytkinportin välillä. Kierretyllä kaapelilla on hieman suurempi resistanssi pituusyksikköä kohti kuin kiinteällä kaapelilla, mutta välikaapelin pituuksilla (yleensä alle 5 metriä) tämä ero on mitätön.

Käytä patch-kaapeleina käytettäviä DIY Ethernet-johtoja varten kierrettyä johdinkaapelia. Käytä kiinteää johdinkaapelia, jos johdotus kulkee pysyvästi seinien sisällä.

Suojattu vs. suojaamaton kaapeli: Kun suojauksella on merkitystä

Suurin osa kodeissa ja toimistoissa käytetyistä Ethernet-kaapeleista on UTP-suojaamatonta kierrettyä paria. Kierretty parirakenne yksinään tarjoaa riittävän melunvaimennusta useimmissa ympäristöissä. Suojattu kaapeli lisää yhden tai useamman metallisuojakerroksen - kalvon, punoksen tai molemmat - parien tai koko kaapelinipun ympärille.

Suojattu kaapeli vaatii suojattuja RJ45-liittimiä, ja suojus on liitettävä oikeaan maadoitukseen toisessa päässä (yleensä kytkentäpaneelissa tai kytkimessä). Väärin maadoitettu suoja voi itse asiassa aiheuttaa kohinaa sen sijaan, että se poistaisi sitä - ilmiötä kutsutaan maasilmukaksi. Koti- ja tavalliseen toimistokäyttöön, UTP-kaapeli oikealla asennuksella riittää kaikkiin nykyaikaisiin gigabitin ja 10 gigabitin sovelluksiin.

Yleisimmät virheet ja niiden korjaaminen

Useimmat epäonnistuneet DIY Ethernet -kaapelit juontavat juurensa pieneen joukkoon toistuvia virheitä. Niiden tietäminen etukäteen säästää aikaa ja materiaalihukkaa.

Johdot epäkunnossa

Yleisin virhe. Transponoitu pari tarkoittaa, että kaapelin testeri näyttää "käänteisen" tai "jaetun parin" vian. Jaettu pari on erityisen salakavala: kaapeli voi linkittää alhaisilla nopeuksilla, mutta epäonnistua kuormituksen alaisena gigabitillä, koska pareja ei ole sovitettu oikein. Tarkista aina lankojen järjestys ennen puristamista. Ei ole muuta korjausta kuin liittimen katkaiseminen ja uudelleen päättäminen.

Johtimet eivät tavoita liittimen etuosaa

Jos johtimet eivät saavuta RJ45-kotelon etuseinää, puristusnastat eivät lävistä eristystä eivätkä kosketa kuparia. Seurauksena on avoin piiri näissä nastoissa. Katso liittimen etuosaa läpi hyvässä valossa ennen puristamista – sinun pitäisi nähdä kunkin johtimen väri sen vastaavassa nastaurassa. Jos ei, työnnä kaapeli uudelleen sisään ja tarkista, onko johdinta lyhyempi tai taipunut taaksepäin.

Takki ei ole liittimen sisällä

Ulkovaipan tulee ulottua RJ45-liittimen takaosaan niin, että vedonpoistokieleke tarttuu siihen puristamisen aikana. Jos irrotit liian paljon vaippaa, johtimet kiinnittyvät liittimen nastoihin, mutta vaippa kelluu vapaasti, mikä luo mekaanisesti heikon kohdan, joka epäonnistuu, kun kaapelia vedetään tai taivutetaan. Katkaise kaapeli edelleen, irrota kaapeli vähemmän vaippaa poistamalla ja päätä uudelleen.

Riittämätön puristuspaine

Puristus, joka näyttää täydelliseltä, mutta jota ei ole painettu kokonaan, voi johtaa ajoittaisiin yhteyksiin, joita on erittäin vaikea diagnosoida – kaapeli läpäisee perustestaajan yhdessä hetkessä ja epäonnistuu seuraavan kerran verkkokuormituksessa. Käytä laadukasta räikkäpuristusta, joka takaa täyden puristuksen ennen irrottamista. Jos käytät ei-räikkäävää työkalua ja sinulla on epäilyksiä, purista toinen tiukka.

Liiallinen parien kiertäminen

Yli 13 mm:n johtimen irrottaminen päätepisteessä heikentää ylikuulumisen suorituskykyä. Tämä ei aiheuta kaapelin epäonnistumista jatkuvuustestissä, mutta se aiheuttaa kaapelin epäonnistumisen luokan 6 suorituskyvyn sertifioinnissa. Kotikäytössä isku saattaa olla näkymätön, mutta tiheässä paneeliympäristössä tai pitkissä kaapelien kulkuissa liiallinen kiertyminen voi olla ero luotettavan 1 Gbps:n toiminnan ja toistuvien virheiden välillä.

Ulkokäyttöiset ja erikoiset Ethernet-kaapelit

Vakio sisäinen Ethernet-kaapeli ei sovellu ulkokäyttöön tai suoraan hautaamiseen. Sisäkaapeleissa käytetty PVC-vaippa imee kosteutta ajan myötä ja hajoaa UV-valossa. Ulkokäyttöön – esimerkiksi talon ja erillisen autotallin välillä – tarvitset kaapelin, joka on erityisesti mitoitettu ulkokäyttöön.

Ulkokäyttöön tarkoitettu Ethernet-kaapeli käyttää UV-stabiloitua vaippaseosta, tavallisesti mustaa polyeteeniä tai UV-kestävää PVC-sekoitetta, joka levitetään ympäristön kestävyydeksi kehitetyn lanka- ja kaapeliekstruuderin kautta. Joissakin ulkokaapeleissa on myös vettä estävä geeli tai tulviva seos parien ympärillä estämään kosteuden siirtyminen kaapelin sydämeen.

Suorahautauskaapeli menee askeleen pidemmälle: se on suunniteltu haudattavaksi maahan ilman putkia. Siinä on yleensä paksumpi vaippa, geelitäytteinen ydin ja joskus ylimääräinen panssarikerros (teräs tai alumiini) suojaamaan kivien tai jyrsijöiden aiheuttamilta mekaanisilta vaurioilta. Panssaroidun kaapelin ulkovaippa on valmistettu kahdessa kerroksessa kaapeliekstruuderin avulla – panssarin päällä oleva sisäpeitekerros ja ulompi suojakerros – mikä tekee siitä huomattavasti kestävämpää kuin tavallinen kaapeli.

Ilmaasennuksia varten (joka kulkee rakennusten välillä pylväiden väliin vedetyn kaapelin kautta) tarvitset itsekantava Ethernet-kaapeli , joka sisältää teräksisen lähettilangan, joka on integroitu vaippaan tai niputettu kaapelin viereen. Tämä lähetinlanka kestää jänteen mekaanista jännitystä, mikä suojaa Ethernet-johtimia venymiseltä.

Kun päätät ulko- tai suoraan hautauskaapelin RJ45-liittimillä siirtymäkohdissa (jos kaapeli menee esimerkiksi rakennukseen), käytä säänkestäviä liitäntärasiaa tai kunnolla tiivistettyjä geelitäytteisiä jatkossarjoja estääksesi kosteuden pääsyn liitoskohtiin. Itse RJ45-liittimet eivät ole vedenpitäviä, eikä niitä saa koskaan jättää alttiiksi säälle.

Power over Ethernet -näkökohdat, kun teet omia kaapeleita

Power over Ethernet (PoE) toimittaa tasavirtaa saman kaapelin kautta, joka kuljettaa verkkotietoja, mikä eliminoi erillisen virtalähteen tarpeen laitteissa, kuten IP-kameroissa, langattomissa tukiasemissa, VoIP-puhelimissa ja IoT-antureissa. Jos teet Ethernet-johtoja, joissa on PoE, on otettava huomioon myös muita tekijöitä.

IEEE 802.3bt -standardi (PoE) voi toimittaa jopa 90 wattia tehoa porttia kohden kaikissa neljässä parissa. Näillä tehotasoilla johtimen resistanssilla on merkittävää merkitystä. Kaapelin tehohäviö (I²R-häviöt) saa kaapelin kuumenemaan ja kaapeli, joka lämpenee nipussa muiden kaapelien kanssa, kuumenee vielä enemmän. 802.3bt-standardi sisältää vähennysohjeet, jotka määrittelevät, kuinka lähellä enimmäisetäisyyttä voit luotettavasti käyttää niputettuja PoE-kaapeleita.

Käytä PoE-sovelluksissa vain kiinteitä paljaita kuparijohtimia. Kuparipäällysteisiä alumiinijohtimia ei nimenomaisesti suositella PoE:lle, koska niiden vastus on suurempi ja niillä on taipumus epäonnistua poimutuspisteissä PoE-virran aiheuttaman lämpösyklin alaisena. Joidenkin PoE-suuttimien tiedetään vahingoittavan tai tuhoavan CCA-kaapeleita ajan myötä.

Suuritehoisissa PoE-sovelluksissa Cat6A-kaapelia suositaan Cat6:een verrattuna paitsi sen 10 Gbps:n suorituskyvyn vuoksi, myös siksi, että sen suuremmat johtimet (23 AWG, samat kuin Cat6, mutta paremmalla rakenteella) ja sen tiukemmat valmistustoleranssit – mukaan lukien johdonmukaisempi eristysgeometria kaapeliekstruuderista tuotannon aikana – johtavat pienempään ja ennakoitavampaan resistanssiin pituusyksikköä kohti.

Päätetään seinäpistokkeisiin ja liitäntäpaneeleihin RJ45-liittimien sijaan

Kaikki Ethernet-kaapelit eivät tarvitse RJ45-puristusliitintä. Strukturoidut johdotusasennukset päättävät tyypillisesti pysyvät kaapelit seinälevyihin asennettuihin Keystone-liittimiin tai 110-rei'ityspaneelin portteihin. Molemmissa päätetyypeissä käytetään puristustyökalua puristustyökalun sijaan.

Lävistystyökalu istuu ja leikkaa johtimen uraliittimeksi yhdellä liikkeellä. Rako leikkaa johtimen eristeen läpi ja tulee kosketukseen paljaan kuparin kanssa, samalla tavalla kuin RJ45-liittimen IDC-nastat (eristyksen siirtymäkontakti) toimivat puristamisen aikana. Keystone-liittimet on merkitty sekä T568A- että T568B-värikoodeilla, joten noudatat vain itse liittimeen painettua värikaaviota.

Käytä 110:n lävistysterää, joka on luokiteltu päättämäsi kaapeliluokan mukaan. Käytössä kuluneet tai väärän tyyppiset terät voivat tuottaa huonoja päätteitä, jotka läpäisevät jatkuvuustestin, mutta epäonnistuvat suorituskyvyn sertifioinnissa. Laadukkaissa Cat6A Keystone -liittimissä käytetään saranoitua tai työkalutonta rakennetta, joka säilyttää parin kierteen mahdollisimman lähellä päätepistettä ja säilyttää ylikuulumissuorituskyvyn, joka kaapelin rakenne – jota valvottiin huolellisesti johto- ja kaapeliekstruuderin aikana tehtaalla – on suunniteltu saavuttamaan.
