Yksityiskohtainen katsaus viidestä valtavirran nopeasta differentiaalikuparikaapelin (Twinax) rakenteesta- Gemwell Electrical Machinery Co., Ltd.

Tekoälypalvelimissa oleville Twinax-kaapeleille eristyksen tehollisen Dk:n alentaminen (ilma ≈1, FEP≈2.1) on avainasemassa suurtaajuisen häviön, vinouden ja impedanssin epävakauden vähentämisessä. Tämän saavuttamiseksi on kehitetty viisi edullista valmistustapaa.

Rakentaminen

Dielektrinen tyyppi

Tärkeimmät edut

Tärkeimmät rajoitukset

Yleiset tiedonsiirtonopeudet

EPTFE-kääre

Mikrohuokoinen kääre

Pienin lisäyshäviö

Korkeat materiaali- ja prosessikustannukset

448G

Kaksois-FEP-ekstruusio

Kaksikerroksinen kiinteä FEP-eristys

Kypsä, mekaanisesti kestävä

Suhteellisen korkeampi vaimennus

≤224G

Kaksijohtiminen koekstruusio

Monoliittista kiinteää dielektristä

Erittäin pieni parin sisäinen vino

Suuri häviö kiinteästä dielektristä johtuen

Jopa 224 G (lyhyt matka)

Fyysisesti vaahdotettu FEP

Umpisoluinen mikrovaahto

Pienihäviö ja todistettu

Kalliit vaahdotuslaitteet; suorituskyky poikkeaa taivutuksesta

224G ~ 448G

Pituussuuntainen ilmarako (Lotus-Root) -ydin

Pituussuuntaiset ilmakanavat

Tasapainottaa suorituskyvyn ja kustannukset

Rajoitettu iskunkesto

448G

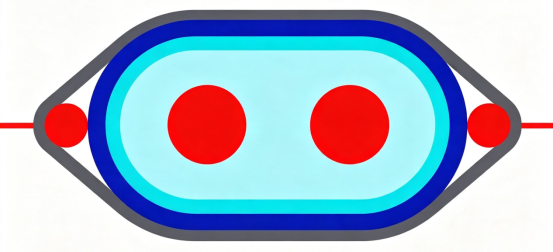

EPTFE-teippausrakennusratkaisu

Hierarkkinen rakenne
Punainen ：Signaalijohtimet (hopeapinnoitettu kupari / kupariseos)
Harmaa ：Sisäinen vaahdottamaton (kiinteä) FEP-ensisijainen eristys
Vaaleansininen ：Pää EPTFE-kääreeristysrunko
Tummansininen ：Ulkoiset suojaavat teippaus-/suojakerrokset (Cu-Foil, Al-Foil ja muut rakenneosat)
Pienet punaiset ympyrät sivuilla ：Maadoitus / tyhjennysjohdon rakenne

1. Prosessin periaate
EPTFE-teippi kelataan johtimeen hallitun jännityksen ja limityksen alaisena. Sen mikrohuokoiseen rakenteeseen jäänyt ilma tuottaa alhaisen efektiivisen Dk:n ≈1,4–1,6."

2. Keskeiset edut
Tämä rakenne tarjoaa erittäin pienen dielektrisen häviön, erittäin pienen sisäänvientihäviön, korkean lämpötilan kestävyyden ja tehokkaan Dk:n, joka on lähellä ilmaa.

3. Sovellukset
448G/800G huippunopea Twinax, pitkän matkan nopeat linkit ja IL-kriittiset huippuluokan laskentaliitännät.

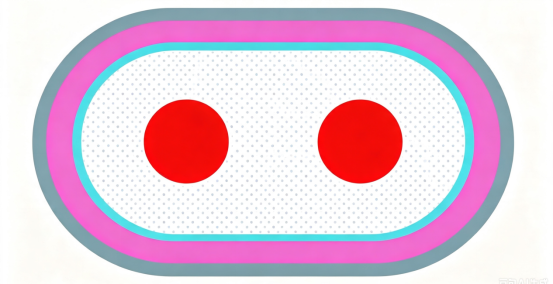

Kaksikerroksinen FEP-ekstruusioratkaisu

Rakennekerrostus (sisältä ulos)
Kaksi signaalijohdinta hopeoitua kuparia tai kupariseosta.
Sisäkerros : Kiinteä FEP-pääeristys, yksiytiminen suulakepuristettu.
Ulompi kerros : Yhteinen FEP-päällysvaippa, koekstrudoitu molempien johtimien päälle.
Maadoitusjohdot kokoonpanon molemmilla puolilla.

1. Prosessin periaate
Kaksivaiheinen suulakepuristus: Kiinteä FEP pursotetaan ensin jokaisen johtimen päälle erikseen, sitten kaksi eristettyä sydäntä asetetaan vierekkäin ja ylipursotetaan ulkoisella FEP-kerroksella, jolloin muodostuu kaksikerroksinen kiinteä fluoroplastinen eristys.
2. Edut
Vakaat mitat, erinomainen kemiallinen kestävyys ja mekaaninen lujuus, kypsä prosessi korkealla saannolla.
3. Sovellusskenaariot
Jopa 224G:n keskipitkän/lyhyen ulottuvuuden nopeat kaapelit; teollisuuden korkean lämpötilan korkean nopeuden liitännät; kohtuuhintaiset yleiskäyttöiset nopeat tasauspyörästön linkit.

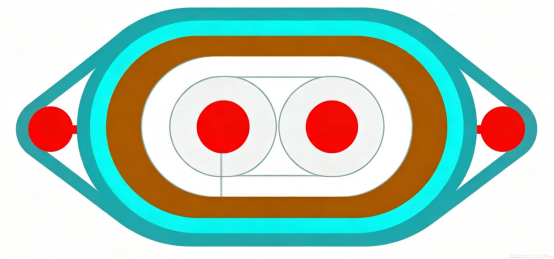

Kaksoisjohtimien koekstruusio (monoliittinen)

Rakennekerrostus (sisältä ulos):
Kaksi rinnakkaista signaalijohdinta
Yksipäästöinen suulakepuristettu monoliittinen kiinteä FEP/PFA-dielektriikka molempien johtimien päällä ohuella ulkopuolisella suojateipillä.
Maadoitusjohdot on sijoitettu molemmille puolille

1. Prosessin periaate
Erityisesti suunniteltu elliptinen kaksiytiminen suulake mahdollistaa yksivaiheisen suulakepuristuksen, upottaen molemmat johtimet yhteiseen dielektriseen osaan ja lukitsemalla niiden keskivälin suulakepuristuksen aikana.

2. Edut
Tiukka johdinvälin johdonmukaisuus tuottaa erittäin pienen parin sisäisen vinouman; vähemmän prosessivaiheita ja alhaisemmat kustannukset kuin kaksivaiheinen FEP-ekstruusio; erinomainen impedanssin tasaisuus.

3. Sovellusskenaariot
Lyhyen ulottuvuuden nopeat kaapelit, piirilevyliitännät, taustalevyn linkit ja matalat parin sisäiset vinolinkit.

Fyysisesti vaahdotettu FEP

Rakennekerrostus (sisältä ulos):
Kaksoissignaalijohtimet
Mikrosoluinen FEP-eristys.
Kiinteä FEP ulkokuori.

1. Prosessin periaate
Suulakepuristuksen aikana korkeapaineinen typpi ruiskutetaan sulaan FEP:hen, jolloin muodostuu umpisoluisia mikrotyhjiöitä, jotka laimentavat eristettä ilmalla ja alentavat kokonaisDk-arvoa.

2. Edut
Alempi Dk ja vaimennus kuin kiinteä FEP; ohjattu impedanssi.

3. Sovellukset
224G–448G datakeskuksen nopeat kaapelit keskipitkille ja pitkälle ulottuville
toisiinsa.

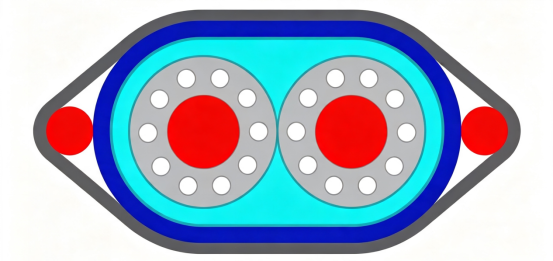

Lotus Root Hole rakenne

Rakennekerrostus (sisältä ulos)

Kaksi signaalijohdinta
Kehämäiset pitkittäiset tyhjät kanavat johtimen ympärillä (jatkuvat ilmaontelot kaapelin pituudella, kuten lootuksen juuren reiät).
Ulompi kiinteä FEP-eristys
Sivuasennon tukilangat

1. Prosessin periaate
Lotus-root-suulake luo jatkuvia ilmakanavia (yhdistettyinä) alhaisen Dk:n saavuttamiseksi, mikä parantaa suorituskykyä – eroaa vaahdotetun FEP:n umpisoluisista tyhjistä tiloista.

2. Edut
Pienempi taivutusimpedanssin muutos verrattuna fyysiseen vaahtoon samalla häviöllä; alhaisemmat kustannukset; erinomainen HF SI; ei korkeapainevaahtoavaa vaihdetta.

3. Sovellukset
PCIe 6.0, 448G seuraavan sukupolven nopeat kuparikaapelit – uusi ratkaisu laskentapalvelimiin.
