Humanoidirobottikaapeliteollisuuden tärkeimpien teknisten näkökohtien tutkiminen

Humanoidirobotin johtosarja on kokoelma sähköjohtoja ja -kaapeleita, jotka yhdistävät robotin eri komponentit ja suorittavat kriittisiä voimansiirron, signaalien ohjauksen ja tiedonsiirron toimintoja, ja se tunnetaan humanoidirobotin "verisuonina" ja "hermostoina".

Kaiken kaikkiaan humanoidirobottien johtosarjojen suorituskykyvaatimukset ovat korkeammat kuin teollisuusrobottien ja hieman alhaisemmat kuin autoteollisuuden standardit.

Näistä tärinänkestävyysvaatimus on 10 kertaa teollisuusrobottien ja 1/4 autoluokan standardeista; Vedeneristyssuorituskykyvaatimus on hieman korkeampi kuin teollisuusroboteissa ja hieman alhaisempi kuin autoteollisuuden standardeissa; suolasuihkutestin vaatimus on hieman pienempi kuin autoluokan standardeissa; ja lämmönkestävyysvaatimus on sama kuin autoluokan standardeissa.

Lisäksi vaatimukset kevyelle rakenteelle, korroosionkestävyydelle, suojauksen suorituskyvylle, taivutuskestolle, johtosarjojen määrälle ja liittimien vaatimuksille ovat korkeammat kuin teollisuusroboteille.

Humanoidirobotin johtosarja viittaa johtojen ja kaapeleiden kokoonpanoon, jotka yhdistävät robotin eri komponentit. Lähettämällä tehoa, signaaleja ja dataa, nämä valjaat mahdollistavat robotin toiminnan. Tyypillisesti humanoidirobotin johtosarja koostuu johtimista, eristysmateriaaleista, suojakerroksista ja liittimistä. Kriittinen komponentti, joka yhdistää robotin eri sähköosat, johtosarja täyttää elintärkeät toiminnot - mukaan lukien voimansiirron, signaalin hallinnan ja tiedonsiirron - ja toimii tehokkaasti robotin "verisuonina" ja "hermostona".

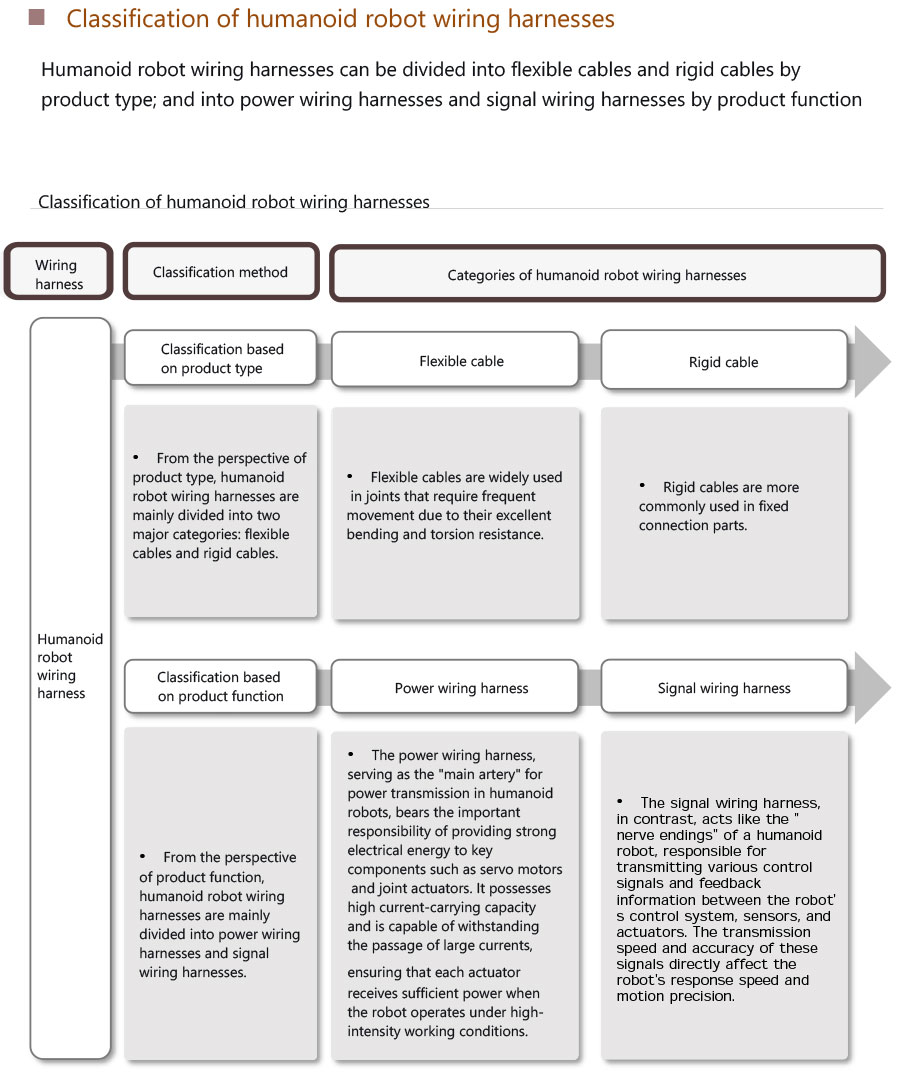

Tuotetyypin perusteella humanoidirobottien johtosarjat voidaan luokitella joustaviin kaapeleihin ja jäykiin kaapeleihin; Tuotteen toiminnan perusteella ne voidaan luokitella tehojohtosarjoihin ja signaalijohtosarjoihin.

Johdinsarjan osat

1. Kapellimestari

• Johtimet valmistetaan tyypillisesti kuparista tai alumiinista, jotka tunnetaan erinomaisesta sähkönjohtavuudestaan. Mitä suurempi johtimen poikkipinta-ala on, sitä suurempi on sen kyky siirtää sähkövirtaa.

• Lisäksi johtimia ympäröivä eristysmateriaali on ensiarvoisen tärkeää, sillä se estää virtavuodot ja oikosulut. Yleisiä eristysmateriaaleja ovat polyvinyylikloridi (PVC), polyeteeni (PE) ja termoplastiset elastomeerit (TPE).

2. Suojakerrokset

• Nämä kerrokset suojaavat johtimia ulkoisten ympäristötekijöiden, kuten mekaanisen hankauksen, kemiallisen korroosion ja korkeiden lämpötilojen aiheuttamilta vaurioilta. Yleisiä suojakerroksissa käytettyjä materiaaleja ovat polyvinyylikloridi (PVC), polyuretaani (PU) ja silikoni.

• Erilaiset suojakerrosmateriaalit sopivat erilaisiin käyttöympäristöihin; Esimerkiksi korkeissa lämpötiloissa silikonisuojakerros tarjoaa erinomaisen lämmönkestävyyden.

3. Liittimet

• Liittimet yhdistävät johtosarjan robotin eri komponentteihin. Ne on tyypillisesti valmistettu metallista tai muovista, ja niille on ominaista erinomainen johtavuus ja kestävyys. Yleisiä liitintyyppejä ovat pyöreät liittimet, suorakaiteen muotoiset liittimet ja pistokeliittimet.

• Erityyppiset liittimet on räätälöity tiettyihin robottisovelluksiin; esimerkiksi pyöreät liittimet sopivat hyvin robotin liitosten liittämiseen, kun taas suorakaiteen muotoisia liittimiä käytetään tyypillisesti robotin ohjauskaappiin kytkemiseen.
